图2 单独使用的并联APF

　　3.1.2 与PF混合使用方式

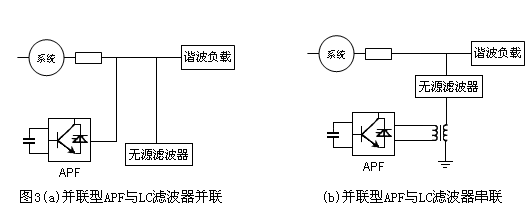

　　为克服单独使用时面临的缺点，并联型APF常常与PF混合使用。就与PF混合使用的形式来说又可分为两种：一种是有源电力滤波器与无源滤波器并联；另一种是有源电力滤波器与无源滤波器串联。图2(a)是并联型APF与PF并联的结构图。APF与PF并联接入电网，共同承担补偿谐波的任务。PF主要补偿较高次的谐波，是一个高通滤波器，它一方面用于消除补偿电流中因主电路中器件通断而引起的谐波，另一方面它可滤除补偿对象中次数较高的谐波，从而可降低对APF主电路中器件开关频率的要求。图3(b)为并联型APF与PF串联使用的结构图，该方式中，APF的用于改善PF的滤波特性，克服PF易受电网阻抗影响和易与电网阻抗发生谐振缺点。而谐波和无功主要由PF补偿，而这种方式中，APF不承受交流电源的基波电压，因此装置容量比较小。并联混合型有源电力滤波器具有安装、维护简单的优点， 可以直接在已有的无源滤波器上进行改造， 因此并联混合型电力有源滤波器的使用最为广泛。

　　5 、结束语

　　本文在介绍有源滤波器的工作原理的基础上，分析了各种有源滤波器的结构特点，总结了有源滤波器的发展现状，展望了有源滤波器的发展趋势。

　　随着我国电力事业的发展，电能质量的要求将不断提高，利用有源滤波进行电能质量治理有着巨大的市场潜力。特别在补偿谐波、无功功率、中线电流、不平衡电流等方面，有源滤波技术必将拥有更加广阔的前景。
