接近开关的工作原理

1、电感式接近开关工作原理
电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
2 、电容式接近开关的工作原理
电容式接近开关的感应面由两个同轴金属电极构成，很象“打开的”电容器电极，该两个电极构成一个电容，串接在RC振荡回路内。
电源接通时，RC振荡器不振荡，当一目标朝着电容器的电靠近时，电容器的容量增加，振荡器开始振荡。通过后级电路的处理，将振和振荡两种信号转换成开关信号，从而起到了检测有无物体存在的目的。该传感器能检测金属物体，也能检测非金属物体，对金属物体可以获得最大的动作距离，对非金属物体动作距离决定于材料的介电常数，材料的介电常数越大，可获得的动作距离越大。
3 、霍尔开关的工作原理
磁式开关是接近开关，它（甚至透过非黑色金属）响应于一个永久的磁场。作用距离大于电感接近开关。响应曲线与永久磁场的方向有关。
当一个目标（永久磁铁或外部磁场）接近时，线圈铁芯的导磁性（线圈的电感量L是由它决定的）变小，线圈的电感量也减小，Q值增加。激励振荡器振荡，并使振荡电流增加。
当一个磁性目标靠近时，磁式传感器的电流消耗随之增加。
优点：---传感器可以安装在金属中LJ18A3-5-Z/DX，LJ18A3-5-Z/DX埋入式 LJ18A3-5-Z/DX，LJ18A3-5-Z/DX接近开关
外形编号
M18 埋入式
M18 非埋入式

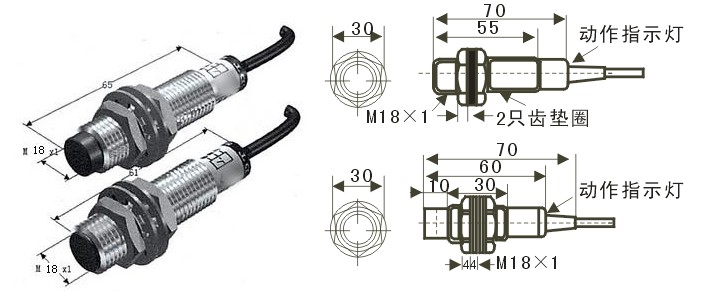

外形图列

外形尺寸
Φ18x55mm
Φ18x60mm
安装方式
埋入式
非埋入式
博继互感器_www.dqsd.cn_021-51877537
直流
三
线
制
NPN
NO
LJ18A3-5-Z/BX
LJ18A3-8-Z/BX
博继接近开关_www.dqsd.cn
NC
LJ18A3-5-Z/AX
LJ18A3-8-Z/AX 上海博继—接近开关_www.dqsd.cn
NO+NC
LJ18A3-5-Z/CX
LJ18A3-8-Z/CX 博继电器_www.dqsd.cn
PNP
NO
LJ18A3-5-Z/BY
LJ18A3-8-Z/BY
博继互感器_www.dqsd.cn_021-51877537
NC
LJ18A3-5-Z/AY
LJ18A3-8-Z/AY 上海博继—接近开关_www.dqsd.cn
NO+NC
LJ18A3-5-Z/CY
LJ18A3-8-Z/CY
博继接近开关_www.dqsd.cn
二线制
NO
LJ18A3-5-Z/EX
LJ18A3-8-Z/EX
博继电器—传感器_www.dqsd.cn
NC
LJ18A3-5-Z/DX
LJ18A3-8-Z/DX 博继电器_www.dqsd.cn

二线制
NO
LJ18A3-5-J/EZ
LJ18A3-8-J/EZ
博继电器—传感器_www.dqsd.cn
NC
LJ18A3-5-J/DZ
LJ18A3-8-J/DZ
博继电器_www.dqsd.cn
交流
三线制
NO+NC
LJ18A3-5-J/EZD
LJ18A3-8-J/EDZ 博继电器_www.dqsd.cn
　检测距离
5mm
8mm
博继电器021-51877537
　设定距离
0-4mm
0-6.4mm 博继电器021-51877537
　输出电流
直流二线：100mA 直线三线制与交流二线制：300mA
　应答频率
直流200HZ交流20HZ
　工作环境
-20℃～+60℃温度范围内
　标准检测物
18*18*1mm(铁)
LJ18A3-5-Z/DX，LJ18A3-5-Z/DX 产品特性
输出电流
DC
150mA
SCR/继电器

输出电压降
直流(NPN、PNP)型3V以下、二线型：3.9V以下、交流AC 10V以下DC< 3V 、AC< 10V
消耗电流
直流(NPN、PNP)型DC 12V时8mA、24V时15mA、 交流AC 10mA以下 DC<15mA、AC<10mA
标准检测物体
18×18×1(A3 铁)
重复精度
0.02
响应频率
200Hz/25Hz
工作环境温度
-25℃ ~+75℃
绝缘电阻
50MΩ
外壳材料
金属
防护等级
IP67
可替代国内型号
E2E-X18M□
LJ18A3 产品尺寸图
  博继电器021-51877537
  博继接近开关_www.dqsd.cn
其它可替代产品相关信息
施克接近开关型号 博继电器021-51877537
SICK电感式接近开关、接近传感器
博继接近开关_www.dqsd.cn
IM18-08NPS-ZW1、IM18-08NNS-ZW1、IM18-08NNO-ZW1、IM18-08NPS-ZC1、IM18-08NNS-ZC1
上海博继—接近开关_www.dqsd.cn
博继电器_www.dqsd.cn
NI8-M18-AD4X图尔克TURCK传感器系列
NI8-M18-AN6X-H1141 博继电器—传感器_www.dqsd.cn
NI8-M18-AD4X 博继电器_www.dqsd.cn
NI8-M18-AD4X/S90
博继接近开关_www.dqsd.cn
NI8-M18-AD4X-H1141
博继电器021-51877537
NI8-M18-AZ3X 博继接近开关_www.dqsd.cn
NI8-M18-AZ3X/S90 上海博继—接近开关_www.dqsd.cn
NI8-M18-RZ3X 博继接近开关_www.dqsd.cn
NI8-M18-RZ3X/S90
博继互感器_www.dqsd.cn_021-51877537
NI8-M18-AN6X
博继互感器_www.dqsd.cn_021-51877537
NI8-M18-AP6X/S90
博继电器021-51877537
NI8-S18-AN6X 博继—光电开关-021-51877537
NI8-S18-AP6X
博继接近开关_www.dqsd.cn

这是LJ18A3-5-Z/DX，LJ18A3-5-Z/DX接近开关 埋入式 LJ18A3-5-Z/BY,LJ18A3-5-Z/AY接近开关的详细页面，
产 品：LJ18A3-5-Z/DX，LJ18A3-5-Z/DX接近开关 埋入式 LJ18A3-5-Z/BY,LJ18A3-5-Z/AY接近开关，
型 号：LJ18A3-5-Z/DX，LJ18A3-5-Z/DX如果需要LJ18A3-5-Z/BX,LJ18A3-5-Z/AX接近开关 埋入式 LJ18A3-5-Z/BY,LJ18A3-5-Z/AY接近开关资料及LJ18A3-5-Z-BX,LJ18A3-5-Z-AX的选型目录，价格表，接线图，
请联系我们，021-51877537。
　　3． 霍尔接近开关
　　霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。
　　4． 光电式接近开关
　　利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。
　　5． 热释电式接近开关
　　用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。
　　6． 其它型式的接近开关
　　当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
　　三、 主要用途
　　接近开关在航空、航空、航天技术以及工业生产中都有广泛的应用。在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。在安全防盗方面，如资料档案、财会、金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速度的测量和控制，也都使用着大量的接近开关。
　　四、 选用注意事项
　　在一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。若所测对象是非金属（或金属）、液位高度、粉状物高度、塑料、烟草等。则应选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。若被物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用霍尔接近开关，它的价格最低。
　　在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。光电接近开关工作时对被测对象几乎无任何影。因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。
　　在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。
无论选用哪种接近开关，都应注意对工作电压、负载电流、响应频率、检测距离等各项指标的要求。
