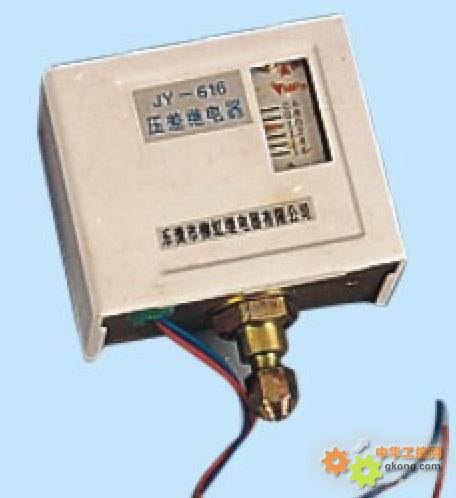

JC-0535压差控制器

一 用途

JC—0535型压差继电器是一种控制压力范围的自动控制和保护装置元件。

该继电器有对顶的高压和低压二端，当此二端压力差小于或大于调定值能自动切断或接通被控系统电源，以达自动控制和保护目的。它适用于R12,R22,R717为制冷剂的制冷压缩机油压保护。

二 工作原理及结构

该继电器的工作原理基于力的平衡关系，当两对顶的二波纹管输入的压力变化时，产生的压力差（即高压端压力值减低压端压力值），大于或小于调定的主调节弹簧的压力值时，摇摆产生角位移，而使与摇摆刚性联接的电门顶板产生相同的角位移，迫使微动开关转换，改变被控系统工作状态，以达保护和自动控制的目的。

三 技术参数

压力差控制器调节范围：  0.05～0.35MPA

固定压差：              0.03～-0.05MPA

开关触头容量：AC380V 3A

              DC27V  15A

四 安装调整使用

继电器底壳上有2个￠6安装孔，将继电器垂直安装。

用￠6无缝钢管或铜管（由使用介质而定）接入气箱体输入压力，注意管接头不要接错引入电线通过孔按原理图接好。用螺丝起子拨动拨盘调节控制范围，，该继电器有明显揭示刻度，用户可直接从指示针读出刻度值，这样，微动开关即切换，使被控制系统工作状态发生变化。

该继电器出厂时，指针一律调在0.1MPA。

五 使用注意事项

1 经常注意指针是否有乱动现象，如控制压力精度小于控制范围的15％时,应按压力表校对指针调定好的压力也应每年校验一次。

2 安装管路时,应使用二扳手对接。

3系统试漏，试压时注意输入继电器压力不得大于1MPA。

4 该说明书所指压力均为表压。

5外形尺寸： 190×95×54m/m.
