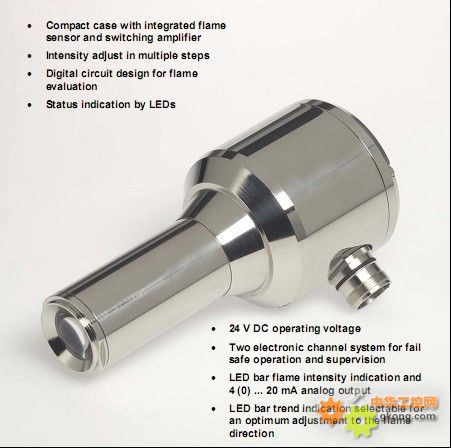

- 紧凑式外壳一体式火焰传感器及信号转换放大器
- 多步火焰信号强度调节
- 火焰评估数字化线路设计
- LED状态显示
- 24伏直流工作电压
- 万无一失的双电子通道运行与监控系统
- LED柱形火焰强度显示及4（0）至20 mA 模拟输出
- LED 柱形动态显示可选择最佳的火焰调节方向
应用
该紧凑式火焰探测器
F200 K是一安全设备，满足针对于燃油类运行标准 DIN EN 230 及燃气类运行标准 DIN EN 298 以及标准DIN VDE 0116 的要求。
另外，F200 K 也满足安全功能设备规范97/23/EG （压力设备规范）及燃气设备规范90/396/EWG。
紧凑式火焰探测器的任务是独立于燃烧室内部条件（如灼热的炉墙或内衬）而对火焰进行监控，一旦火焰熄灭，可立即给出信号切断燃料供给。该火焰监测器主要用于无需进行复杂的火焰选择的燃烧炉，电厂- 或供热设备，使用燃油、燃气的化工领域，使用粉煤或混合燃料，以及木肖等作为燃料的领域。
设计与运行
该
紧凑式火焰探测器F200 K集成了火焰传感器与信号转换放大器于一筒状外壳内，光的入射孔置于轴线方向。信号的处理是由两个分别设置的模拟/数字通道线路交替工作，并进行自我检测，以便万无一失。安全定向的火焰显示通过隔离的SPDT继电器接触开关获得。
该紧凑式火焰探测器有不同规格，如：F200 K1… 具有一个6段选择开关，可进行灵敏度调节，另外，如：F200 K2… 具有两个外部可选的灵敏度区间，在每一区间内有6段灵敏度选择开关及对应于下面提及的技术指标的频率转换区间。同时也提供了屏蔽特定光线频率及其频率区间的选择开关。标准型号的紧凑式火焰探测器适用于50赫兹的光波频率，应需要，也生产并提供适用于60赫兹的相同设备。F200 K2的多段灵敏度调节选择开关， 在其两个灵敏度区间以及结合其可变频率调节，可达到最佳的火焰监控效果。其显示部分及手控设置开关均罩在尾端的端盖内。
除了LED柱型火焰强度及其条件图形显示外，也具备一个4（0）至 20 mA 的火焰强度模拟量信号输出。作为一个显示调节及传感器位置的辅助功能，可通过一个内置开关，利用LED柱型图进行显示。可通过检测点进行火焰强度的直接测量。
技术指标
|
项 目 |
指 标 |
|
电源电压 |
24伏 直流，+/- 20%， ≤ 4 瓦 |
|
|
继电器接触开关量输出 |
允许的电压开关量信号 |
最大：50 伏直流，最小：6 伏 交流/直流 |
|
SPDT, 隔离 |
允许的电流开关量信号 |
最大：0.5 安，最小：1.0 毫安 |
|
频率区间 |
10 至 190 赫兹 （F200 K1…） |
10/30/45 至 190 赫兹 （F200 K2…） |
|
投入运行的安全时间 |
t ≤ 1 秒 （标准） |
|
|
运行条件 |
连续运行 |
|
|
防护等级 |
IP67 |
|
|
运行温度 |
- 20 至 + 60 度 |
|
|
重量 |
0.6 公斤 |
|
|
尺寸 |
全长：178 毫米 |
|
选择依据
|
型号 |
辐射光谱的区间 |
应用 – 燃料 |
|
F 200 K 1 UV-1/F 200 K2 UV-1 |
260 - 400 纳米 |
燃油，燃气 |
|
F 200 K1 UV-2/F 200 K2 UV-2 |
210 - 380纳米 |
燃油，燃气（特种炼厂气体-或顶吹转炉） |
|
F 200 K1 IR-1/F 200 K2 IR-1 |
1200 - 2800纳米 |
燃油，燃气，煤，燃烧循环尾气，不含紫外辐射的黄色废气（分别带有挥发份或粉尘紫外辐射吸收等） |
