导体: 裸铜丝,1*0.64mm导线面积：>0.34mmW
线芯颜色: 绿色-红色
屏蔽层: 铝塑带+镀锡铜丝编织
护套: PVC 3DRX 22X 02R
特性阻抗: 150Ω　　　　
直流电阻: 57.5Ω/km
工作温度: -30℃到70℃之间

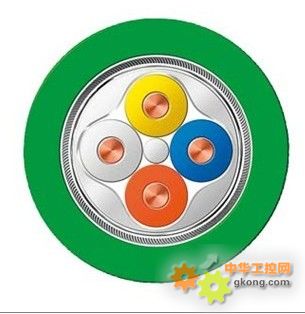

西门子PLC以太网屏蔽电缆
【技术指标】
1、实心裸铜线导体，2芯并合成对，芯线红绿二色。
2、铝箔、裸金属丝编织双层屏蔽，PVC外护套，阻燃,外观紫色。
3、符合VDE 0472标准；B类试验（IEC332.1）。
4、带米标识，分100米、200米、300米包装，500米、1000米木轮包装。
5、工作参数：单线传输最大规格：1000m，加中继器可延长至10000m
PROFIBUS-DP西门子总线电缆，6XV1830-0EH10西门子电缆其它介绍：
1．借助于其双屏蔽层，尤其适用于安装在易受电磁干扰的工业环境中
2．通过总线终端的接地触点的外包层，可实现接地的连续性
3．按米销售
4．当连接各站时，应确保数据线不要拧绞，系统在高电磁发射环境（如汽车制造业）下运行应使用带屛蔽的电缆，屏蔽可提高电磁兼容性（EMC）。
5．如用屏蔽编织线和屏蔽箔，应在两端与保护接地连接，并通过尽可能的大面积屏蔽接线来复盖，以保持良好的传导性。另外建议数据线必须与高压线隔离。
6．超过500Kbit/s的数据传输速率时应避免使用短截线段，应使用市场上现有的插头可使数据输入和输出电缆直接与插头连接，而且总线插头可在任何时候接通或断开而并不中断其它站的数据通信。

ta-bind="html: Content">

• 用于不同应用区域的不同类型（例如，地下电缆、拖曳电缆、危险区域（Zone 1 和 Zone 2））
• 双层屏蔽，抗干扰性能好
• 阻燃总线连接电缆（不含卤素）。
• 由于电缆上印有以米表示的长度标记，因此易于确定长度
• UL 认证

西门子PLC以太网屏蔽电缆

• 由于特殊的总线电缆，有很广的应用范围。
• 由于使用了双层屏蔽电缆和集成式接地技术，网络具有抗干扰功能。
• 采用 FastConnect （快速连接） 电缆，连接器连接简单又快速，从而节省了时间。
• 产品中不含硅硐，因此特别适用于汽车工业 （如上釉流水线）。

为了构建 PROFIBUS DP 网络，提供有不同类型的电缆，可满足不同类型应用的要求。一般地，应该使用所列出的电缆。有关网络组态的详细信息，请参见 PROFIBUS 网络手册。

UL 认证

用于网络电缆的 UL 列表（安全标准）对于美国和加拿大市场尤为必需。根据电缆敷设在建筑物中位置来决定适当的认证要求。这适用所有电缆，这些电缆从一个机器敷设到一远程控制柜，位于电缆架上并保护着建筑物。通过 UL 认证的电缆在其名称后面附加字母“GP”（通用）。

Ex认证

用于本质安全 PROFIBUS DP 应用的电缆在其名称后面附加字母“IS”（本质安全）

屏蔽的双绞电缆，圆形截面

所有 PROFIBUS 总线电缆的特点：

• 因为双屏蔽作用，这些电缆特别适合用于易受电磁干扰的工业环境中。
• 通过总线电缆外皮和总线端子上的接地端子，能实现系统范围内的接地方案。
• 印有以米表示的标记

电缆类型

全新的快速连接（FC）总线电缆为径向对称设计，可使用剥线工具。以此，可以快速、简便地安装总线接头。

• PROFIBUS FC 标准电缆GP:
  标准总线电缆专门为快速安装而设计的
• PROFIBUS FC 标准电缆 IS GP：
  具有特殊设计的标准总线电缆，用于快速安装本质安全分布式 I/O 系统
• PROFIBUS FC 快速连接高强度电缆：
  专门设计用于腐蚀环境和苛刻机械负荷条件
• PROFIBUS FC 食用电缆：
  该种电缆使用 PE 外套材料，因此适用于食品和烟草行业。
• PROFIBUS FC 接地电缆：
  专用于地下敷设。它不同于装备有附加外套的 PROFIBUS 总线电缆
• PROFIBUS FC软电缆
  柔性（绞合导线）、无卤素总线电缆，带聚氨酯护套，可偶然移动
• PROFIBUS FC 拖缆:
  专用于在拖缆中强制运动控制的总线电缆，例如在连续运动的机器部件中（绞合导线）
• PROFIBUS FC FRNC 电缆：
  双芯屏蔽，阻燃设计，无卤总线电缆，有一个共聚物外壳 FRNC（阻燃无腐蚀）

不采用快速连接技术的总线电缆（取决于结构类型）

• PROFIBUS 彩色电缆:
  软总线电缆（成束线），用于花彩线。
  用于圆电缆，推荐用于电缆运输车模式
• PROFIBUS 扭转电缆
  高度灵活用总线电缆：
  用于移动机器部件的拖缆（绞线）
  （在长 1 m电缆上能至少扭转 500 万次，± 180º)
• PROFIBUS 混合电缆 GP:
  适合拖曳的坚固混合电缆，带有两条用于数据传输的铜导线和两条用于 ET 200pro 的电源的铜导线
• SIENOPYR FR 船用电缆
  无卤素、抗踩压、阻燃、经过船级社认证的光纤电缆，可安装在船甲板及船舱内。按米销售

西门子PLC以太网屏蔽电缆


•
•
• S7-200可编程控制器STEP7-Micro/WIN32编程软件的安装

•  西门子S7-200可编程控制器PLC使用STEP7-Micro/WIN32编程软件进行编程。STEP7-Micro/WIN32编程软件是基于Windows的应用软件，功能强大，主要用于开发程序，也可用于适时监控用户程序的执行状态。加上汉化后的程序，可在全汉化的界面下进行操作。

  1. 安装条件

  操作系统：Windows95以上的操作系统。

  计算机配置：IBM486以上兼容机，内存8MB以上，VGA显示器，至少50MB以上硬盘空间。

  通信电缆：用一条PC/PPI电缆实现可编程控制器与计算机的通信。

  2. 编程软件的组成

  STEP7-Micro/WIN32编程软件包括Microwin3.1；Microwin3.1的升级版本软件Microwin3.1 SP1；Toolbox（包括Uss协议指令：变频通信用，TP070：触摸屏的组态软件Tp Designer V1.0设计师）工具箱；以及Microwin 3.11 Chinese（Microwin3.11 SP1和Tp Designer的专用汉化工具）等编程软件。

  3. 编程软件的安装

  按Microwin3.1→Microwin3.1 SP1→Toolbox→Microwin 3.11 Chinese的顺序进行安装。

  首先安装英文版本的编程软件：双击编程软件中的安装程序SETUP.EXE，根据安装提示完成安装。接着，用Microwin 3.11 Chinese软件将编程软件的界面和帮助文件汉化。步骤如下：（1）在光盘目录下，找到“mwin_service_pack_from V3.1 to3.11”软件包，按照安装向导进行操作，把原来的英文版本的编程软件转换为3.11版本。（2）打开“Chinese3.11”目录；双击setup，按安装向导操作，完成汉化补丁的安装。（3）完成安装。

  4. 建立S7-200 CPU的通信



  图1 PLC与计算机的连接

  可以采用PC/PPI电缆建立PC机与PLC之间的通信。这是典型的单主机与PC机的连接，不需要其他的硬件设备。如图1所示。PC/PPI电缆的两端分别为RS-232和RS-485接口，RS-232端连接到个人计算机RS-232通信口COM1或COM2接口上，RS-485端接到S7-200 CPU通信口上。PC/PPI电缆中间有通信模块，模块外部设有波特率设置开关，有5种支持PPI协议的波特率可以选择，分别为：1.2K，2.4K，9.6K，19.2K，38.4K。系统的默认值为9.6K b/s。PC/PPI电缆波特率设置开关（DIP开关）的位置应与软件系统设置的通信波特率相一致。DIP开关如图2所示，DIP开关上有5个扳键，1、2、3号键用于设置波特率，4号和5号键用于设置通信方式。通信速率的默认值为9600bit/s，如图2所示，1、2、3号键设置为010，未使用调制解调器时，4、5号键均应设置为0。





  5. 通信参数的设置

  硬件设置好后，按下面的步骤设置通信参数。

  （1）在STEP7-Micro/WIN32运行时单击通信图标，或从“视图（View）”菜单中选择“通信（Communications）”，则会出现一个通信对话框。

  （2）对话框中双击PC/PPI电缆图标，将出现PC/PG接口的对话框。

  （3）单击“属性（Properties）”按钮，将出现接口属性对话框，检查各参数的属性是否正确，初学者可以使用默认的通信参数，在PC/PPI性能设置的窗口中按“默认（Default）”按钮，可获得默认的参数。默认站地址为2，波特率为9600b/s。

  6. 建立在线连接

  在前几步顺利完成后，可以建立与S7-200 CPU的在线联系，步骤如下：

  （1）在STEP7-Micro/WIN32运行时单击通信图标，或从“视图（View）”菜单中选择“通信（Communications）”，出现一个通信建立结果对话框，显示是否连接了CPU主机。

  （2）双击对话框中的刷新图标，STEP7-Micro/WIN32编程软件将检查所连接的所有S7-200CPU站。在对话框中显示已建立起连接的每个站的CPU图标、CPU型号和站地址。

  （3）双击要进行通信的站，在通信建立对话框中，可以显示所选的通信参数。

  7. 修改PLC的通信参数

  计算机与可编程控制器建立起在线连接后，即可以利用软件检查、设置和修改PLC的通信参数。步骤如下：

  （1）单击浏览条中的系统块图标，或从“视图（View）”菜单中选择“系统块（System Block）”选项，将出现系统块对话框。

  （2）单击“通信口”选项卡，检查各参数，确认无误后单击确定。若须修改某些参数，可以先进行有关的修改，再单击“确认”。

  （3）单击工具条的下载按钮，将修改后的参数下载到可编程控制器，设置的参数才会起作用。

  8. 可编程控制器的信息的读取

  选择菜单命令“PLC”，找“信息”，将显示出可编程控制器RUN/STOP状态，扫描速率，CPU的型号错误的情况和各模块的信息。
