可编程控制器

上海赞国公司优势产品; PLC 、触摸屏、变频器、电缆及通讯卡、数控系统、网络接头、伺服驱动、  凡在公司采购西门子产品，均可质保一年，假一罚十

         以满足客户的需求为宗旨 ,  以诚为本  ,  精益求精

上海赞国自动化科技有限公司 具备以下产品优势
西门子可编程控制器，西门子触摸屏，西门子工业以太网，
西门子数控系统，西门子高低压变频器，西门子电机驱动等等。

西门子S7-200PLC，西门子S7-400PLC，西门子S7-300PLC，LOGO！逻辑模块，
西门子ET200I/O模块，西门子S7-1200PLC,西门子电机,西门子低压电机,伺服电机,
主轴电机,直线电机，扭矩电机，直流电机，西门子工业以太网，西门子光钎电缆，工业交换机，通讯网卡，
西门子网络通讯设备，网络模块，西门子总线电缆，紫色双芯电缆绿色4芯电缆，蓝色双芯电缆，西门子总线接头，西门子驱动系

统，伺服驱动，模块驱动，电源模块，西门子触摸屏，Smart1000Micro 面板文本面板多功能面板，Smart700触摸屏OP 73触摸屏，

其他触摸屏面板，西门子变频器MM420变频器，MM430变频器，MM440变频器，G120变频器G110变频器系列，工程变频器，西门子工

程逆变器，西门子直流调速器，其他变频器及备件，西门子数控系统及备件，NCU主板，CCU控制主板，西门子数控系统，西门子

PCU50，控制单元操作面板，手持单元，西门子软件，西门子低压产品，西门子工控机等
西门子PLC模块-西门子PLC主机-西门子PLC控制器-西门子PLCS7200-西门子PLCS7-300-西门子plcs7-400-西门子PLCS71200-西门子

PLCS71500 西门子PLC扩展模块-西门子PLC通讯模块-西门子PLC定位模块-西门子PLC数字量模块-西门子PLC输出输入模块

PLC可编程序控制器：PLC英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器，定义是:一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。DCS集散系统: DCS英文全称 DISTRIBUTED CONTROL SYSTEM ,中文全称为集散型控制系统。DCS可以解释为在模拟量回路控制较多的行业中广泛使用的，尽量将控制所造成的危险性分散,而将管理和显示功能集中的一种自动化高技术产品。DCS一般由五部份组成：1：控制器2：I/O板 3：操作站 4：通讯网络 5：图形及遍程软件。

一、PLC的发展历程

    在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。传统上，这些功能是通过气动或电气控制系统来实现的。1968年美国GM（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称Programmable Controller（PC）。

    个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC），现在，仍常常将PLC简称PC。

    PLC的定义有许多种。国际电工委员会（IEC）对PLC的定义是：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。

    上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30~40%。在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。

    PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。　

二、PLC的构成

    从结构上分，PLC分为固定式和组合式（模块式）两种。固定式PLC包括CPU板、I/O板、显示面板、内存块、电源等，这些元素组合成一个不可拆卸的整体。模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架，这些模块可以按照一定规则组合配置。　　

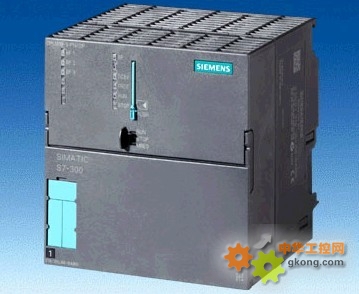

三、CPU的构成

    CPU是PLC的核心，起神经中枢的作用，每套PLC至少有一个CPU，它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。进入运行后，从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应的控制信号，去指挥有关的控制电路。

    CPU主要由运算器、控制器、寄存器及实现它们之间联系的数据、控制及状态总线构成，CPU单元还包括外围芯片、总线接口及有关电路。内存主要用于存储程序及数据，是PLC不可缺少的组成单元。

    在使用者看来，不必要详细分析CPU的内部电路，但对各部分的工作机制还是应有足够的理解。CPU的控制器控制CPU工作，由它读取指令、解释指令及执行指令。但工作节奏由震荡信号控制。运算器用于进行数字或逻辑运算，在控制器指挥下工作。寄存器参与运算，并存储运算的中间结果，它也是在控制器指挥下工作。

    CPU速度和内存容量是PLC的重要参数，它们决定着PLC的工作速度，IO数量及软件容量等，因此限制着控制规模。　　

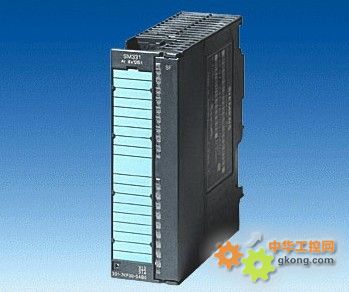

四、I/O模块

    PLC与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O模块集成了PLC的I/O电路，其输入暂存器反映输入信号状态，输出点反映输出锁存器状态。输入模块将电信号变换成数字信号进入PLC系统，输出模块相反。I/O分为开关量输入（DI），开关量输出（DO），模拟量输入（AI），模拟量输出（AO）等模块。

    开关量是指只有开和关（或1和0）两种状态的信号，模拟量是指连续变化的量。常用的I/O分类如下：

    开关量：按电压水平分，有220VAC、110VAC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。

    模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。

    除了上述通用IO外，还有特殊IO模块，如热电阻、热电偶、脉冲等模块。

    按I/O点数确定模块规格及数量，I/O模块可多可少，但其最大数受CPU所能管理的基本配置的能力，即受最大的底板或机架槽数限制。　　

五、电源模块

    PLC电源用于为PLC各模块的集成电路提供工作电源。同时，有的还为输入电路提供24V的工作电源。电源输入类型有：交流电源（220VAC或110VAC），直流电源（常用的为24VDC）。　　

六、底板或机架

    大多数模块式PLC使用底板或机架，其作用是：电气上，实现各模块间的联系，使CPU能访问底板上的所有模块，机械上，实现各模块间的连接，使各模块构成一个整体。　　

七、PLC系统的其它设备

1、编程设备：编程器是PLC开发应用、监测运行、检查维护不可缺少的器件，用于编程、对系统作一些设定、监控PLC及PLC所控制的系统的工作状况，但它不直接参与现场控制运行。小编程器PLC一般有手持型编程器，目前一般由计算机（运行编程软件）充当编程器。

2、人机界面：最简单的人机界面是指示灯和按钮，目前液晶屏（或触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件）充当人机界面非常普及。

3、输入输出设备：用于永久性地存储用户数据，如EPROM、EEPROM写入器、条码阅读器，输入模拟量的电位器，打印机等。　　　

八、PLC的通信联网

    依靠先进的工业网络技术可以迅速有效地收集、传送生产和管理数据。因此，网络在自动化系统集成工程中的重要性越来越显著，甚至有人提出"网络就是控制器"的观点说法。

    PLC具有通信联网的功能，它使PLC与PLC 之间、PLC与上位计算机以及其他智能设备之间能够交换信息，形成一个统一的整体，实现分散集中控制。多数PLC具有RS-232接口，还有一些内置有支持各自通信协议的接口。

    PLC的通信，还未实现互操作性，IEC规定了多种现场总线标准，PLC各厂家均有采用。

    对于一个自动化工程(特别是中大规模控制系统)来讲，选择网络非常重要的。首先，网络必须是开放的，以方便不同设备的集成及未来系统规模的扩展；其次，针对不同网络层次的传输性能要求，选择网络的形式，这必须在较深入地了解该网络标准的协议、机制的前提下进行；再次综合考虑系统成本、设备兼容性、现场环境适用性等具体问题，确定不同层次所使用的网络标准。
