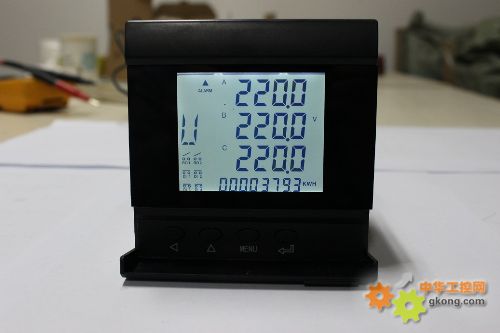

TDYB-H型多功能电力仪表适用于低压三相四线制系统、低压三相三线制系统、高压三相四线制系统、高压三相三线制系统。
装置测量参数有：三相相/线电压，三相电流，零序电流，三相有功功率/总有功功率，三相无功功率/总无功功率，三相视在功率/总视在功率，三相功率因数/总功率因数，三相电压/电流不平衡率，三相平均电压/电流，2–31次谐波/总谐波THD，4开入/2开出，电能脉冲输出，频率等。
|
测量参数
|
面板显示
|
通讯
|
精度
|
|
电压
|
相电压/线电压/平均值/零序电压
|
一次侧值
|
二次侧值
|
0.2级
|
|
电流
|
相电流/零序电流/平均值
|
一次侧值
|
二次侧值
|
0.2级
|
|
有功功率
|
单相/总和
|
一次侧值
|
二次侧值
|
0.5级
|
|
无功功率
|
单相/总和
|
一次侧值
|
二次侧值
|
0.5级
|
|
视在功率
|
单相/总和
|
一次侧值
|
二次侧值
|
0.5级
|
|
功率因素
|
单相/总和
|
一次侧值
|
一次侧值
|
0.5级
|
|
不平衡率
|
相电压/线电压/电流
|
一次侧值
|
一次侧值
|
—
|
|
有功电度
|
总和
|
一次侧值
|
一次侧值
|
0.5级
|
|
无功电度
|
总和
|
一次侧值
|
一次侧值
|
1.0级
|
|
谐波
|
2-31次分次谐波/THD
|
THD
|
2-31次/THD
|
1.0级
|
|
开入
|
4路开入
|
报警状态
|
报警状态
|
—
|
|
开出
|
2路开出
|
报警状态
|
报警状态
|
|
|
电能脉冲输出
|
有功/无功
|
状态
|
—
|
|
|
频率
|
|
一次侧值
|
一次侧值
|
0.01HZ
|
外形尺寸及安装
外观尺寸：面框96*96*14mm
主体：91*91*62mm
参数选型：
|
型号
|
规格
|
开关量输入（共4路）
|
开关量输出（共2路）
|
电能脉冲输出（共2路）
|
|
TDYB-H-SA1V
|
LCD液晶显示、单相电流I、RS485
|
可选
|
可选
|
|
|
TDYB-H-A
|
LCD液晶显示、三相电流I、RS485
|
可选
|
可选
|
|
|
TDYB-H-B
|
LCD液晶显示、三相电压V、RS485
|
可选
|
可选
|
|
|
TDYB-H-C
|
LCD液晶显示、三相电流I、电压V、有功功率P、无功功率Q、视在功率S、功率因数COSΦ、频率F、RS485
|
可选
|
可选
|
可选
|
|
TDYB-H-H
|
LCD液晶显示、三相电流I、电压V、有功功率P、无功功率Q、视在功率S、功率因数COSΦ、频率F、吸收有功电度EPI、释放有功电度EPE、感性无功电度EQL、容性无功电能EQC、RS485
|
可选
|
可选
|
可选
|
|
TDYB-H-J
|
LCD液晶显示、三相电流I、电压V、有功功率P、无功功率Q、视在功率S、功率因数COSΦ、频率F、吸收有功电度EPI、释放有功电度EPE、感性无功电度EQL、容性无功电能EQC、2~31次谐波测量、RS485
|
可选
|
可选
|
可选
|
