------SIMATIC PXS900,分辩率10个丝,感应范围20-60mm!
■西门子双层纸检测器-检测单双层纸/板超声波传感器, 超声波接近开关-双层板监控－3RX2210广泛应用于皮壳机、印刷机、纸品机、标签机、方便面投包机、洗发水、护肤品、调料包、咖啡、奶粉、内服冲剂、纸巾等最终用户的机械改造以及OME包装机械客户！
分辨率：0.1mm(10个丝)，三个信号(空气,单张,双张戓多张)输出！

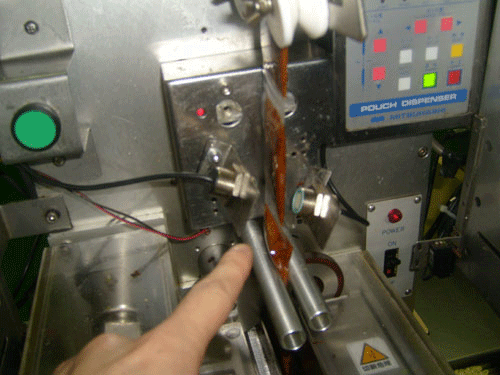

下图是方便面投包机上的应用（在最薄的地方进行切割），洗发水、护肤品、调料包、咖啡、奶粉、内服冲剂、纸巾等一样的原理！

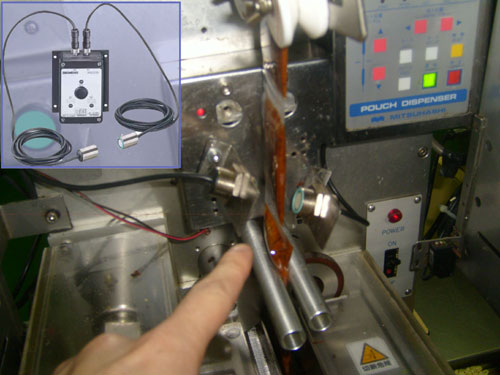

传感器安装 用户界面
■概述
3RX2210超声波接近开关
包含一个信号评价器和两个超声波传感器(发射器和接收器)
可靠检测多层纸张、塑料板或金属箔,感应范围20-60mm
测量范围从20g/m2的纸张到1100g/m2的卡片
手动或自动补偿
超声波传感器为M18外壳
防短路电子输出(pnp)
通过M12连接器进行连接
可自动设定和手动设定
使用分立传感器
■设计
发射器和接收器的型号相同，并且必须与垂直方向成30°(±10°)或5°角安装。使用内部S2开关可以进行设置。如果系统的斜角为5到20S2开关(运行方式)必须设置为_1。”要检测的对象必须在发射器上方5至15mm。安装角度越大，越可增加摆动范围，例如，角度为40时，摆动范围为测量范围的_60%。
■发射器和接收器之间的距离必须至少为20mm，最大可达60mm。精确的对准(±1°) 非常重要。如果发射器和接收器的轴为对准，则工作距离会降低。
■功能
这些器件主要用于监视多层纸张以及塑料和金属薄膜。每一层都与储存的参考值进行比较并相应地被指示为单层或双层。3RX2 210信号评价器对位于两个输出A1和A2处的超声波传感器之间的状况连续发出信号。只要传感器之间只存在一层材料，输出A1（“单层”)就保持有效。一旦在两个传感器之间检测到两层或多层材料，输出A2（“双层”)就被激活。通过两个LED还可指示出输出的状态。黄色LED A1指示单层，而红色LED A2指示双层。
■编程
可将信号评价器设定为两种不同模式。
■手动设定
开关S1(设定)位于位置_1
可以通过按器件顶部的“SET”按钮或通过向M12连接器的“SET”输入(针5)发送控制命令来为针对被检测的材料设定传感器。所得到的值会一直被储存到重复执行设定步骤。可通过在超声波传感器之间放置单层材料并激活“SET”命令来设定传感器。设定时3RX2 210需要最长100ms时间，即必须将“SET”键按下这么长时间，或者在针5处必须存在“1”信号 (>6V)。绿色LED揝ET 在设定过程中闪烁。”在设定成功之后它会稳定亮起。
■自动设定
开关S1(设定)位于位置_0(工厂设定)
可以按上面所述进行设定，或在一层材料被送入传感器之间并且此时传感器之间施加有电源电压时自动进行设定。当在超声波传感器之间未检测到一层材料2s时间间隔之后送入一层材料时，就会进行自动设定。
■遵从出口管制 AL= N 和 ECCN = EAR99
■技术数据
感应范围 mm 20 ~ 60
材料强度(纸张,薄膜) g/m2 20 ~ 1100
工作电压(DC) V 18 ~ 36(包括10%残余纹波)
空载电流 Io mA <75
开关量输出
额定工作电流 Ie mA 200
200mA的电压降 V <3
超声波频率 kHz 200
开关频率 f Hz 100
响应时间 ms 5
加电延时 tv ms 100
开关状态显示 红色和黄色LED
外壳材料
电子处理器 金属
传感器 镀镍黄铜；环氧树脂转换器表面
防护等级 IP65
环境温度
工作温度 °C 0 ... +65
贮存温度 °C -40 ... +85
■选型和订货数据
感应范围 额定工作电流 开关量输出 连接 订货号
cm mA pnp
2 ~ 6 200 2个常开触点 M12连接器 3RX2 210
3RX2210
