分辨率:A4纸厚度

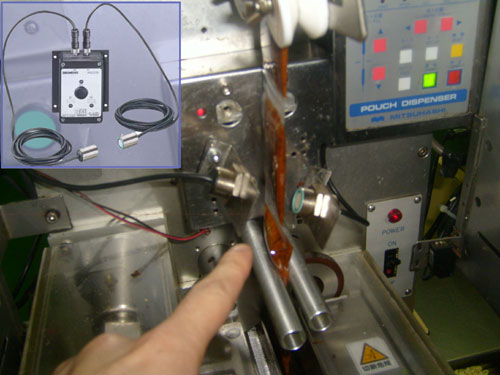

■3RX2 210 超声波接近开关包含一个信号评价器和两个超声波传感器（发射器和接收器）。

  可靠检测多层纸张、塑料板或金属箔,感应范围 20 ~ 60mm

  测量范围从 20 g/m2 的纸张到 1100 g/m2 的卡片

  手动或自动补偿

  超声波传感器为 M18 外壳

  防短路电子输出 (pnp)

  通过 M12 连接器进行连接

  可自动设定和手动设定

  使用分立传感器

■设计
发射器和接收器的型号相同， 并且必须与垂直方向成 3 0 °( ± 10° ) 或 5 ° 角安装。使用内部 S 2 开关可以进行设置。如果系统的斜角为 5 到 20 S2 开关（运行方式）必须设置为_1。”要检测的对象必须在发射器上方 5 至 15 mm。安装角度越大，越可增加摆动范围，例如，角度为 40 时，摆动范围为测量范围的_60 %。

■发射器和接收器之间的距离必须至少为20mm，最大可达60mm。精确的对准 ( ± 1°) 非常重要。如果发射器和接收器的轴为对准，则工作距离会降低。

■功能
这些器件主要用于监视多层纸张以及塑料和金属薄膜。每一层都与储存的参考值进行比较并相应地被指示为单层或双层。3RX2 210 信号评价器对位于两个输出 A1 和 A2 处的超声波传感器之间的状况连续发出信号。只要传感器之间只存在一层材料，输出 A1 （“ 单层”） 就保持有效。一旦在两个传感器之间检测到两层或多层材料，输出 A2 （“双层”）就被激活。通过两个 LED还可指示出输出的状态。黄色 LED A1 指示单层，而红色 LED A2指示双层。
■编程
可将信号评价器设定为两种不同模式。

■手动设定
开关 S1 （设定） 位于位置_1。”可以通过按器件顶部的“SET”按钮或通过向 M12 连接器的“SET”输入（针5）发送控制命令来为针对被检测的材料设定传感器。所得到的值会一直被储存到重复执行设定步骤。可通过在超声波传感器之间放置单层材料并激活“SET”命令来设定传感器。设定时 3RX2 210 需要最长 100 ms 时间，即必须将“SET”键按下这么长时间，或者在针5 处必须存在“1”信号 (> 6 V)。绿色LED 揝ET 在设定过程中闪烁。”在设定成功之后它会稳定亮起。

■自动设定
开关 S1 （设定）位于位置_0 位置（工厂设定）。”可以按上面所述进行设定，或在一层材料被送入传感器之间并且此时传感器之间施加有电源电压时自动进行设定。当在超声波传感器之间未检测到一层材料 2 s 时间间隔之后送入一层材料时，就会进行自动设定。

■技术数据
感应范围mm                    20 ~ 60
材料强度（纸张、硬纸板）     g/m2 20 ~ 1100
工作电压 (DC) V              18 ~ 36 （包括 10 % 残余纹波）
空载电流 I0 mA                < 75
开关量输出
     额定工作电流Ie mA      200
     200 mA 下的电压降V       < 3
超声波频率kHz                 200
开关频率 f Hz                  100
响应时间ms                     5
加电延时tv ms 100
开关状态显示                   红色和黄色 LED
外壳材料
     电子处理器                 金属
     传感器                       镀镍黄铜；环氧树脂转换器表面
防护等级                          IP65
环境温度
     工作°C                       0 ~ +65
      贮存°C                      -40 ... +85

■选型和订货数据

感应范围  额定工作电流   开关量输出   连接    订货号
 cm          mA                pnp
2 ~ 6     200        2 个常开触点     M12 连接器 3RX2 210
