Ⅰ 用途
   HY-ZX17—1型、ZX17a型旋转式交流/直流电阻箱在交直流电路中作调节电阻值用，也可作电桥桥臂使用，是电学测量和电学实验中最常用的仪器。
   HY-ZX17—1型、ZX17a型旋转式交流/直流电阻箱适用于周围空气温度＋5～＋45℃及相对湿度小于80%时使用.
Ⅱ 主要技术指标
  1、调整范围
   HY-ZX17—1为(0～9)( 0.1+1+10+100+1000+10000)Ω
   HY-ZX17a为(0～10)(0.1+1+10+100+1000+10000) Ω
2、HY-ZX17—1型、ZX17a型电阻箱的额定功率为0.5W，各盘电阻允许流过的电流见表1：

电阻值Ω	10000	1000	100	10	1	0.1
电流(A)	0.007	0.022	0.07	0.22	0.7	1

3、电阻箱的准确温度范围:15℃～25℃,使用湿度范围≤80%，在此条件下，
HY-ZX17—1型交直流电阻箱误差符合表2-1规定：

X10000	X1000	X100	X10	X1	X0.1
0.1%	0.1%	0.2%	0.5%	2%	5%

ZX17a型交直流电阻箱误差符合表2-2规定：

X10000	X1000	X100	X10	X1	X0.1
0.1%	0.1%	0.2%	0.5%	2%	5%

4、零值电阻：30±5mΩ，本仪器采用弹簧微调开关，使用1万次，变差小于2mΩ。
5、零值电感不超过2微亨。
6、电阻箱可在0—10kHz音频范围使用。因频率引起变差小于0.1%。
7、电阻箱时间常数见表3

旋钮倍率		×10000	×1000	×100	×10	×1	×0.1
时间常数 10-8秒	ZX17—1	＜100	＜10	＜10	＜10	＜10	＜100
	ZX17a	＜300	＜75	＜15	＜15	＜25	—

8、电阻箱电气线路与屏蔽间能承受频率为50赫兹，2000伏交流电电压的作用，历时1分钟不击穿。
9、电阻箱电气线路与屏蔽绝缘电阻不小于1000兆欧。
Ⅲ 结构概述
   HY-ZX17—1型、HY-ZX17a型交流/直流电阻箱，用不同规格的锰铜丝，在瓷管骨架上绕制成大小不同、准确稳定的电阻线圈，分别安装在6个十进开关上，串联构成一个十进制6位数的电阻箱，通过引出端钮与外电路连接。使用时可调节各个开关以获得不同数值的电阻值。上述所有开关、电阻及引出端钮均安装在金属面板上。面板与箱体内壁的金属膜贴层构成屏蔽系统，面板上标有接地符号

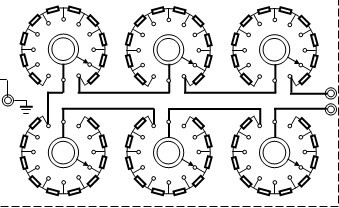

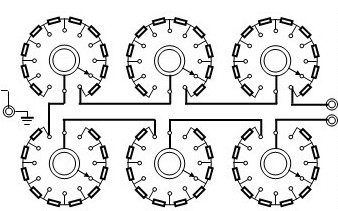

 的接线柱是为了把屏蔽系统与大地相连接。电阻箱的原理线路图如下：

Ⅳ 使用注意事项：
1、使用电阻箱前，应先旋转一下各个旋钮，以使电刷接触稳定可靠。
2、电阻箱在使用中绝不应超过表1 规定额定功率和额定电流。
3、电阻箱应放在有遮蔽的房间内，空气温度+5～45℃，相对湿度在80%以下，周围不应含有能引起腐蚀的有害气体。
Ⅴ 附则：
1、随产品一起供应的文件包括有：
⑴产品使用说明书；
⑵产品合格证明书。
2、电阻箱的保证期限自出厂日期起为二年。
