特点
* 高性能、低价格
* 设有4档等角度恒力矩细分，最高64细分
* 最高反应频率可达200Kpps
* 步进脉冲超过100ms时，线圈电流自动减半
* 双极恒流斩波方式
* 光电隔离信号输入/输出
* 驱动电流从0.5A/相到3A/相连续可调
* 单电源输入，电压范围：DC12-40V
功能设定示意图
-
工作电流设定示意图
输入信号波形时序图
注意！
1、千万不要将电源接反，输入电压不要超过DC40V。
2、输入控制信号电平为5V，当高于5V时需接限流电阻。
3、驱动器温度超过70度时故障指示灯O.H亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器。
4、此型号驱动器由于采用特殊的控制电路，故必须使用6出线或8出线电机。
驱动器接线示意图
细分设定表
|
STEP/REV
|
1600
|
3200
|
6400
|
12800
|
|
D4
|
ON
|
OFF
|
ON
|
OFF
|
|
D3
|
ON
|
ON
|
OFF
|
OFF
|

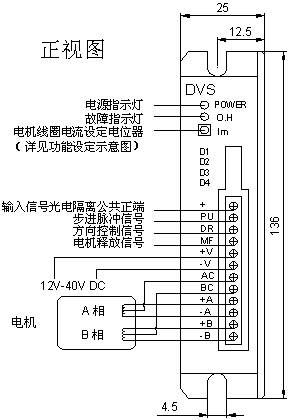

引脚功能说明
|
标记符号
|
功能
|
注释
|
|
POWER
|
电源指示灯
|
驱动器输入电源通电时，该指示灯亮。
|
|
O.H
|
故障指示灯
|
过热保护及过流时，该指示灯亮。
|
|
Im
|
电机线圈电流设定电位器
|
调整电机相电流，逆时针减小，顺时针增大。
|
|
+
|
输入信号光电隔离公共正端
|
接+5V供电电源。+5V到+24V均可驱动，高于5V需接限流电阻。
|
|
PU
|
步进脉冲信号
|
下降沿有效，每当脉冲由高变低时电机走一步。输入电阻220Ω。要求：低电平0-0.5V，高电平4-5V，脉冲宽度>2.5μS。
|
|
DR
|
方向控制信号
|
用于改变电机转向。输入电阻220Ω。要求：低电平0-0.5V，高电平4-5V，脉冲宽度>2.5μS。
|
|
MF
|
电机释放信号
|
有效（低电平）时关断电机线圈电流，驱动器停止工作，电机处于自由状态。
|
|
+V
|
输入电源正端
|
12V-40VDC
|
|
-V
|
输入电源负端
|
|
AC、BC
|
电机接线
|
|
|
+A、-A
|
|
+B、-B
|
