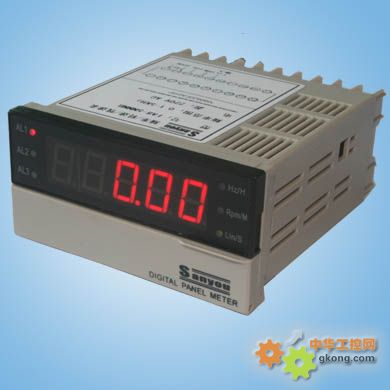

| FA系列频率、转速、线速表 |
| 1.特点 |
◎拨码式按键设定，适用于测量各种转速、频率、线速度
◎任意比例系数设定，分辨率高
◎输出、输入光电隔离，抗干扰能力强
◎双段设定控制输出 |
| 2.型号说明 |
|
外供电源：N:无 A:12V B:24V |
| AL2:N:无 R:RELAY S:SSR/LOGIC T:SCR |
| AL1:N:无 R:RELAY S:SSR/LOGIC T:SCR |
| 功能选择：N:按键设定 K:拨码设定 |
| 显示位数：4：4位显示 5：5位显示 6：6位显示 |
| 供电电源：缺省：AC 220V/100V AC 50/60HZ E:24V±10%DC |
| 外型尺寸 4：48H×48W 7:72H×72W 8:48H×96W |
| FA系列频率、转速、线速表 |
| 3.技术参数 |
| 电源 |
AC 220V/100V±15% 50HZ/60HZ 功耗：≤5VA |
| 显示方式 |
14.2mm 7段LED显示 |
| 显示范围 |
0.1～9999、0.1～99999（依显示位变化） |
| 输入频率范围 |
0.1HZ～9KHZ |
| 测量误差 |
0.1%±2Dight |
| 输入信号 |
脉冲、方波 5V ≤H≤30V 0≤L≤2V ,上升沿触发 |
| 输入阻抗 |
≥10KΩ |
| 辅助电源 |
DC 12V±5% 50mA max |
| 绝缘电阻 |
≥100MΩ (DC 500V 接线端子和外壳之间) |
| 耐压强度 |
AC1500V 50HZ/60HZ 1min |
| 工作环境 |
0～50℃ ≤85％RH |
|
| 4.端子连接（接线如有变动，接出厂仪表标识接线） |
|
| 注：接线如有变动，按出厂仪表表示接线. |
| 5.安装尺寸 |
|
| 型号 |
A
|
B
|
L
|
C
|
D
|
|
FA4
|
48
|
48
|
80
|
45+0.5
|
45+0.5
|
| FA7 |
72 |
72 |
100 |
67.5+0.5 |
67.5+0.5 |
|
FA8
|
96
|
48
|
100
|
91+0.5
|
45+0.5
|
|
| 6.应用举例 |
| |
|
例如：滚动轴带动皮带移动的设备中，滚轴周长C=0.5m,用编码器作传感器.
旋转编码器每转输出10个脉冲.
1.要求仪表显示输出的频率，即P值为1，要求仪表显示出滚轴的频率，即P值设定为0.1（1×10）
2.要求将仪表显示滚轴的转速.
首先将仪表按表壳上的接线图接好电源线，信号线等，
然后通上电源，进入菜单1、P值设：系数＝1×每圈的脉冲数＝1×10＝0.1，
因当前值（转速）测量值×系数×60＝测量值×P,P=0.1×60＝6，
再跟实际使用相应调整其它各项参数使仪表就可以直观显示滚轴的转速（即P=×每圈脉冲数×60）
再跟实际使用相应调整其它各项参数使仪表就可以直观显示滚轴的转速（即P=×每圈脉冲数×60）
3.要求仪表直观显示皮带移动的速度（即每分钟移动多少米，单位米/分）
首先按仪表壳上的连接图接好电源线、信号线等，通上电源，
然后进入菜单1、P值设定，系数＝滚轴周长×每圈的脉冲数＝0.5×10＝0.05，
因为当前值（即线速度）＝测量值×系数×60＝测量值×P,P=0.05×60＝3，
再跟实际使用相应调整其它各项参数，仪表就可以直观显示出皮带移动的速度（即每分钟移动多少米）（即 P=滚轴周长×每圈脉冲数×60）
|
