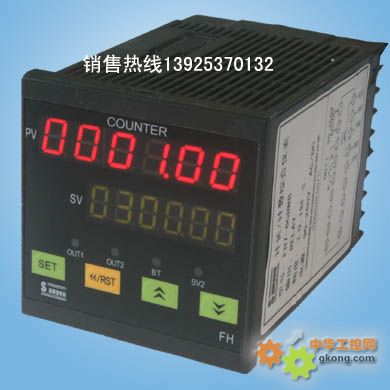

| FH系列智能频率、转速、线速度、计数综合仪表 |
| 1.特点 |
◎按键设定，能测量各种频率、转速、线速度，又可用于计数计长
◎可分二段任意参数设定，任意分频、计长系数设定
◎输入/输出光电隔离，抗干扰能力强
◎2路输入，有加、减计数功能，可配各种编码器
◎4位/5位/6位显示，外供传感器电源
◎两路报警输出，多种输出方式选择
◎一路可选择各种测量信号电流变送输出
◎带RS485通信接口，可选择MODBOS RTU通信协议. |
| 2.型号说明 |
|
型 号 |
说明 |
备注 |
|
FH |
|
- |
|
|
|
|
|
|
DW系列电参量综合测量仪表 |
|
| 外形尺寸 |
4 |
|
|
|
|
|
|
|
48H×96W |
|
|
7 |
|
|
|
|
|
|
|
90H×96W |
|
|
电源 |
|
缺省 |
|
|
|
|
|
|
90-260V AC/DC |
|
|
|
E |
|
|
|
|
|
|
DC 24V ±2V |
|
|
显示位数 |
|
|
4 |
|
|
|
|
|
无变送输出 |
|
| |
5 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
0～10mA 或 4～20mA 输出 |
软件可选 |
|
功能选择 |
|
| |
L |
|
|
|
|
频率、转速、线测量 |
|
| |
C |
|
|
|
|
计数、计长 |
|
|
AL1 |
|
N |
|
|
|
N:无输出 |
|
|
R |
|
|
|
R:继电器 |
|
|
S |
|
|
|
S:SSR/LOGIC |
|
|
T
|
|
|
|
T:SCR 过零控制 |
|
|
AL2 |
|
R
|
|
|
|
R:继电器 |
|
|
S
|
|
|
|
S:SSR/LOGIC |
|
|
T
|
|
|
|
T:SCR 过零控制 |
|
|
N
|
|
|
|
N:无输出 |
|
|
通信接口 |
|
缺省 |
|
|
无通信 |
|
|
2 |
|
|
2：RS232 |
|
|
4 |
|
|
4：RS485 自有通信协议或MODBUS RTU协议 |
订货注明 |
|
外供电源 |
|
|
A |
|
A:12V |
|
|
B |
|
B:24V |
|
|
输入信号 |
|
1 |
一路脉冲输入 |
|
|
2 |
二路脉冲输入，（计数用） |
配编码器 | |
| 3.计数参数 |
|
电源 |
AC 220V/100V±15% 50Hz/60Hz ≤5VA |
|
输入信号 |
脉冲信号、方波、正弦波 5V≤H≤30V 0≤L≤2V,上升沿触发，计数用，频率为0.01～ 9KHz |
|
计数速度 |
≤4000 CPS |
|
显示计数范围 |
-1999～9999、－19999～99999、－199999～999999（依显示位数变化） |
|
比率设定范围 |
0.001～999.9、0.0001～9999.9、0.00001～99999.9 |
|
输入阻抗 |
≥10KΩ |
|
继电器输出方式 |
R、N、C、F、H、L(计数)，上下限报警（频率），容量 250V AC/3A,DC 30V/3A COS￠ =1 |
|
变送输出 |
4～20mA、0～10mA 软件可调整 |
|
绝缘阻抗 |
≥100MΩ （DC 500V电源端子与外接端子之间） |
|
绝缘强度 |
AC 1500V 1min (电源端子与外接端子之间) |
|
工作环境 |
0～50℃ 30～85％ RH |
|
辅助电源 |
DC 12V±5% 50mA max/DC 24V ±5% 30mA max |
|
重量 |
| |
| *输入/输出方式参看FC系列 |
| 4.安装尺寸 |
|
|
 |
A |
B |
L |
C |
D |
|
FH4 |
48 |
48 |
80 |
45+0.5 |
45+0.5 |
|
FH7 |
72 |
72 |
100 |
67.5+0.5 |
67.5+0.5 |
|
FH8 |
96 |
48 |
100 |
91+0.5 |
45+0.5 | |
| 5.端子连接 |
|
|
| 6.输入方式A、B、C、D的计数情况 |
| A 输入方式UP（加法） |
B 输入方式UP/DOWN(加或减算) |
CP1:计数输入 CP2:控制端
CP2高电平时禁止CP1输入，低电平（悬空）时CP1加计数.
|
CP1:计数输入，CP2:控制端
CP1为高电平时（悬空）CP1减计数.
CP2为高低平时（悬空）CP1加计数. |
| C 输入方式UP/DOWN(加减算) |
D 输入方式UP/DOWN(可逆计算) |
CP1:计数输入，CP2:计数输入
CP1为加数输入端
CP2为减数输入端 |
CP1:计数输入，CP2：计数输入
CP1超前CP2,为加计数
CP1滞后CP2,为减计数 | |
| 6.输入方式选择 |
|
输入方式 |
功能说明 |
|
A模式 |
IN1加计数，IN2为GATE功能，当IN2为高电平时（或与＋12V短接），IN1输入被禁止. |
|
B模式 |
IN1加计数，IN2为倒计数控制功能，当IN2为高平电时，IN1加计数变为减计数. |
|
C模式 |
IN1加计数，IN2减计数 |
|
D模式 |
IN1信号超期IN2信号，为加计数，IN1信号滞后IN2信号，为减计数. | |
| 7.输出方式选择 |
|
输出模式 |
功能说明 |
|
R方式 |
加计数到设定值HI时，显示值保持到延时一段时间后，自动复位.（简称延时复位） |
|
N方式 |
加计数到达设定值HI时，显示值保持到外接或手动复位.（简称手动复位） |
|
C方式 |
加计数到达设定值HI时，显示值自动复位，重新计数.（简称自动复位） |
|
F方式 |
加计数到达设定值HI时，显示值继续增长到外接或手动复位 |
|
H方式 |
加计数到达设定值HI时，HI和LO分别作为第一段和第二段的控制输出 |
|
L方式 |
HI和LO分别作为高报警和低报警的控制输出 | |
| 其中R、N、C、F四种方式的LO输出还有三种方式进行选择 |
|
dHOL |
表示LO动作后，跟随HI一起复位 |
|
dOFF |
表示LO动作后，保持到HI动作时立刻复位 |
|
dTIM |
表示LO动作后，延时另一段时间后，自动复位 | |
