1、DDM3A5主要特点：
● Profibus dp现场总线从站；
● 3位0.8”LED数码显示0～360度、40个Φ5mm 红色LED模拟显示角度，数字显示分辨率1度、光点模拟显示 9度/点；
● 000～360数字显示和发光二极管光点模拟显示；
● 光点与数字同步显示和不同步的特殊显示方式；
● 小数点位置可编程控制；
● 采用RS－485通讯，最多可连接125块数码显示表；
● 24V供电，电源极性保护、通讯网络相互隔离；
● 显示值与Profibus 网络传输数据完全一致，精确，无误差、无零漂、无需计量。
2、装置概述及参数

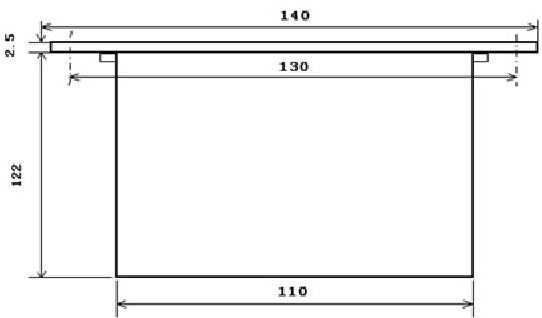

多功能数码显示表是以单片机＋ASIC技术为核心，通过面板上的三位数码管显示角度数据。通过40个Φ5mm 红色LED模拟显示角度，此表的开孔尺寸为121mm(宽)×121mm(高)，此表的几何尺寸见下图所示。

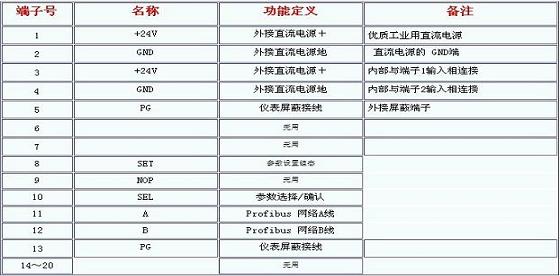

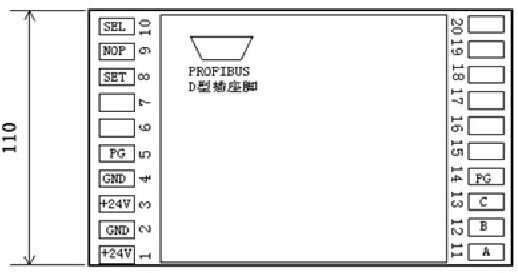

数码显示表的背后接线端子位置和端子号及对应功能见下图和下表。
3、DDM3A5数码显示表的主要参数如下：
工作电源：DC 22～25V未隔离；
功率消耗： 最大24V/0.05A；
显示规格：字高0.8"（20mm）×3、Φ5mm 红色超高亮LED计40个,面板为1.5mm厚的不锈钢； 适用范围：所有支持Profibus dp网络的PLC、计算机系统；
传送距离：<1200M；
接口信号：RS－485；
小数点显示方式：可编程浮点显示和定点设定方式；
连接最大数目： 最多125块；
通讯速率：9600bps～6Mbps自适应；
刷新速度：>100mS；
参数设置模式：通讯速率选择、站地址设置；
工作温度范围：－20℃～40℃；
工作湿度范围：10－90％相对湿度；
外形尺寸：宽121×高121×深124.5mm;
重量：0.55Kg。
4、使用方法
● 技术规范内容：
● 符合Profibus dp从站组网方式，最多可达125块；
● 快速显示来至主站系统送来的PQWxx字数据，或特殊符号，真实显示主站信息；
● 通讯速率自动适应，无需设置；
● 站地址设置无需打开仪表，通过端子即可设置；
● DDM3A5显示表参数设置：
DDM3A5出厂参数设置为地址03H，波特率为500Kbps，如果需要修改参数则可按以下步骤进行：
①将DDM3A5表＋V端连接于DC24V＋正端，注意最好不要超过25V，GND连接于DC24V的地端。通电后DDM3A5会 按照码段自检显示8.8.8/模拟点全点亮.、站地址，然后显示0。
②将SET与GND短接后，将进入参数设置状态：循环显示站加地址状态（360度模拟点亮）、减地址状态（180度模拟点亮）、-.-.-.。其中-.-.-.为退出提示。需要修改对应参数时，在显示该参数后瞬间短接GND和SEL，可以循环改变对应值，流程示意见下图:
③修改完数据后，瞬间短接GND和SET在显示-.-.-.后再瞬间短接GND和SEL即确认设置数据并退出参数设置状态，
同时DDM3A5会再次自检显示8.8.8.、站地址以确认是否修改。

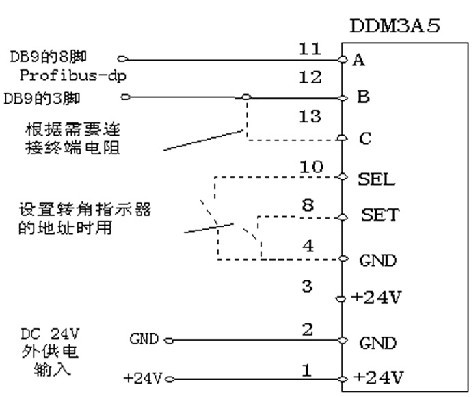

● 驱动连接示意：
注意：在Profibus dp现场网络设备驱动连接中，本显示表不能与其他设备地址重复。
■ 显示参数
本显示表占用Profibus dp网络的连续4个字节的远程输出寄存器PQBxxxx或者2个字的远程输出PQWxxxx，其 中xxxx表示Profibus dp中寄存器数。
例如，当DDM3A5被组态为3#DP从站，并被映射到PLC的寄存器为PQW0～PQW2时：
当PQW2＝0时，则PQW0为显示器的转角数值控制寄存器，即3位数码显示管显示0～360度，并且模拟点按每9度同步点亮1个LED；
当PQW2> 0则PQW0仍为显示器的转角数值控制寄存器，但模拟点则只由PQW2单独按每9度点亮1个LED而与数码值毫无关系！
■ 网络组态
本显示表支持在标准Profibus dp网络组态软件中进行组态，例如西门子Setp 7编程软件，下面将简单说明组态
步骤：
① 安装GSD文件：
由于捷通科技的DDM系列Profibus产品完全兼容标准Profibus总线，故它可以象西门子等其他公司的Profibus产品一样使用，唯一需要的是安装GSD文件到Step 7软件中，这可SIMATIC Manager下的Hardware界面中安装，
方法如下：

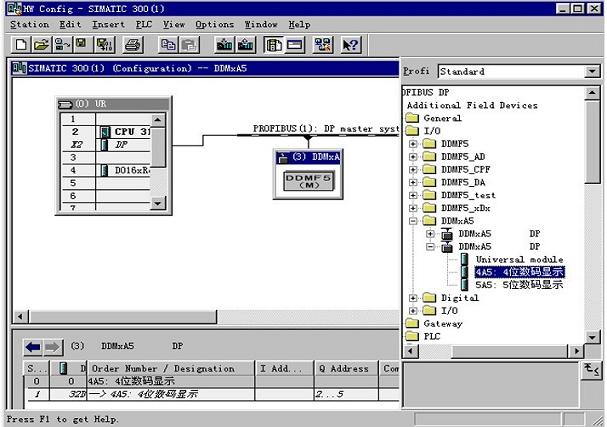

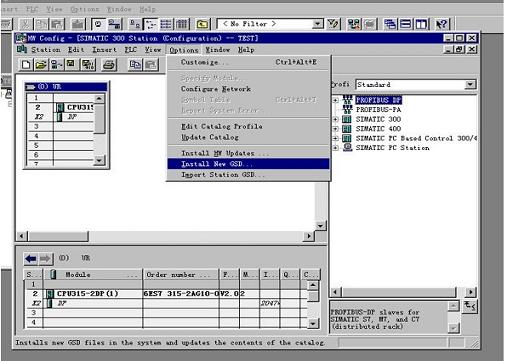

在下图所示的Hardware界面中，选择Options -> Install New GSD，打开Jt_gsd文件夹，选择要安装的模块所对应的文件DDMxAx.GSD文档后即可安装！安装完成后，会在PROFIBUS DP/Additional…/IO显示DDM3A5模块。 最后，你需要拷贝DDMF5位图到Step 7安装目录下的S7data\nsbmp目录下。
② 配置硬件：
下面的界面是在S7－300 PLCPROFIBUS网络中添加捷通科技的DDM3A5例子示意。

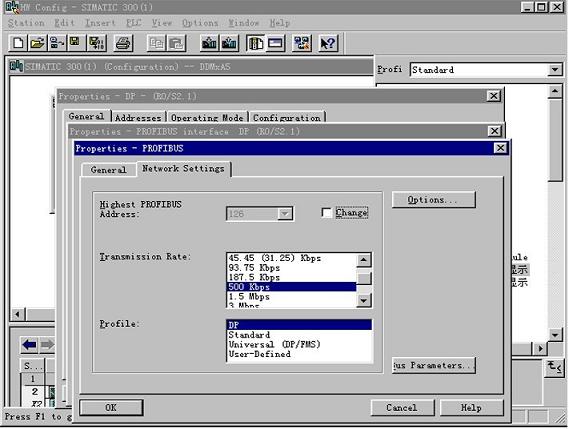

③设置DDM3A5网络地址和网络通讯波特率（本例为500Kbps）；

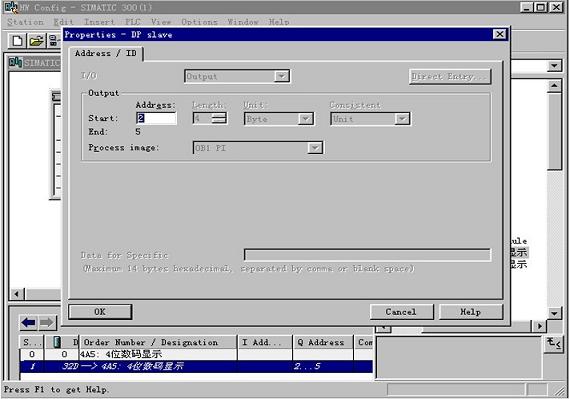

④ 调整远程输出字地址数，本例子为PQW2～PQW4共计4字节（Byte）2个字（Word）；
⑤ 完成设置并传下载到PLC硬件配置中；
⑥ PLC中传输显示数据（例如120）到PQW0，则DDM3A5显示120，传输0数据（例如为30H）到PQW2中，则
显示表同步显示LED模拟点。
