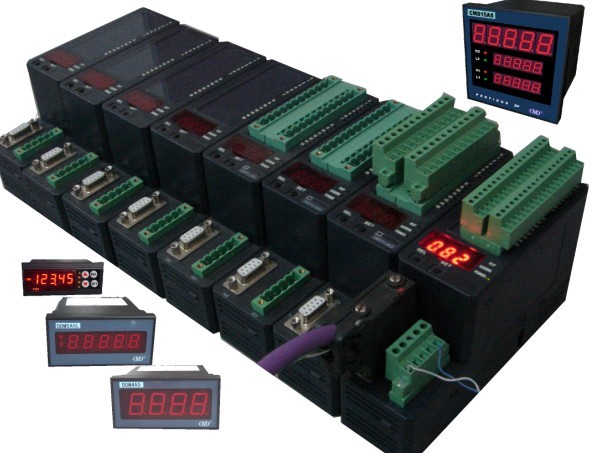

| ● Profibus dp通讯方式，支持多种组态软件、PLC系统； |
| ● 5位0.8”LED红色主数码管显示； |
| ● 5位0.5”LED辅助双排数码显示，可显示2组不同数据； |
| ● 4点LED状态显示，可作为状态、报警提示； |
| ● 9.6Kbps～6 Mbps自适应波特率选择，特殊情况下可使用12Mbps； |
| ● 0000～9999显示范围和总线故障Err指示； |
| ● 从上至下共3组00000～99999显示范围，每组均带正负号共15个扩展特殊符号显示； |
| ● 端子及标准DB9 Profibus 连接口；最多可连接125块数码显示表； |
| ● 显示值与PLC内部数据完全一致，精确，无误差、无零漂、无需计量。 |
| ● DC 9～30V宽范围电源输入、防雷击和电源反接保护，与通讯回路隔离；。 |
| ■ 扩展功能（需要订货时指明） |
| ● 1路带配电功能12bit的 远程模拟量输入： |
本功能相当于增加了1路模拟量远程输入，且输入方式可有如下方式选择： |
带配电功能的2线制输入，提供最大24mA/24V的电流输入； |
也可使用外部提供的0～20mA或者4～20mA输入方式或使用0～5V或者1～5V电压输入； |
输入的模拟量为12bit，例如：4～20mA或者0～5V输入对应0～4095； |
| ● 2路远程开关量输入功能； |
| ● 1路远程继电器输出功能； |
| ■ 主要参数 |
|
工作电压 |
DC 9～30V宽范围电源输入、防雷击和电源反接保护 |
|
功率消耗 |
最大24V/0.1A； |
|
通讯接口 |
标准Profibus接口，（最多可设置为125块表） |
|
通讯速率 |
9.6Kbps～6 Mbps自适应波特率 |
|
兼容性 |
与Profibus 系统完全兼容 |
|
传送距离 |
通讯用双绞线<1.2KM，中继器、光纤器可扩展距离 |
|
显示规格 |
3组LED数码管显示，字高20mm (0.8”)*5及字高12.5mm（0.5”）*10 |
|
小数点显示方式 |
3组可编程浮点显示方式 |
|
设置方式 |
主站用户参数设置、手动按钮设置 |
|
模拟量输入（扩展） |
配电0～20mA输入或0～5V电压输入 12bit |
|
远程输出（扩展） |
共13个字节 |
|
远程输入（扩展） |
共3个字节 |
|
刷新速度 |
单块表>100～200ms |
|
外形尺寸 |
宽120×高120×深129mm |
|
重量 |
不含包装约0.18Kg |
|
工作温度 |
－10 ～ +55℃ |
|
工作湿度 |
20 ~ 85%（不结露） | |
| ■ 外型图(开孔尺寸为 112mm×112mm) |
|
|

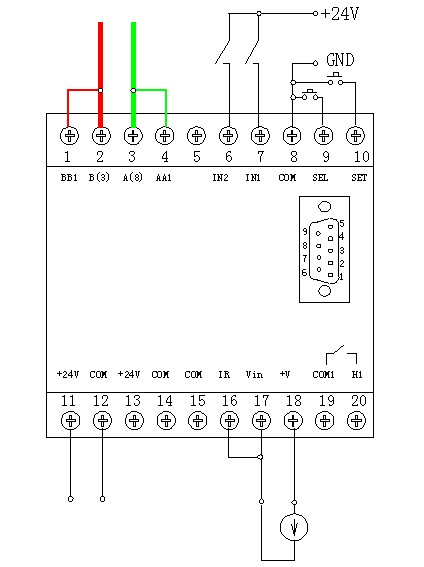

| ■ 端子示意图 |
|
|

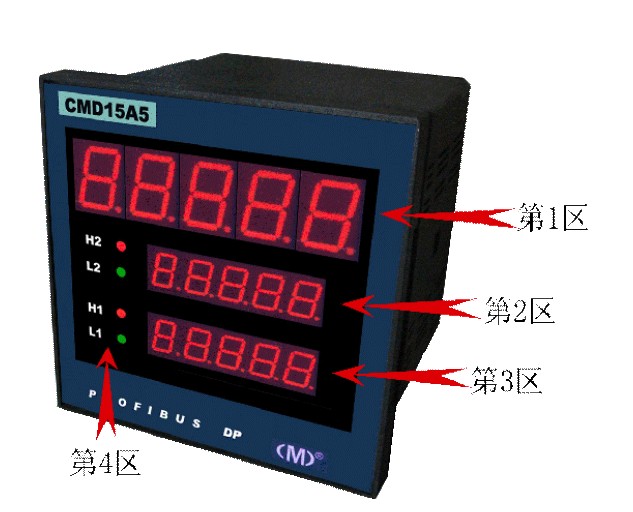

| ■ 面板区域划分 |
|
|

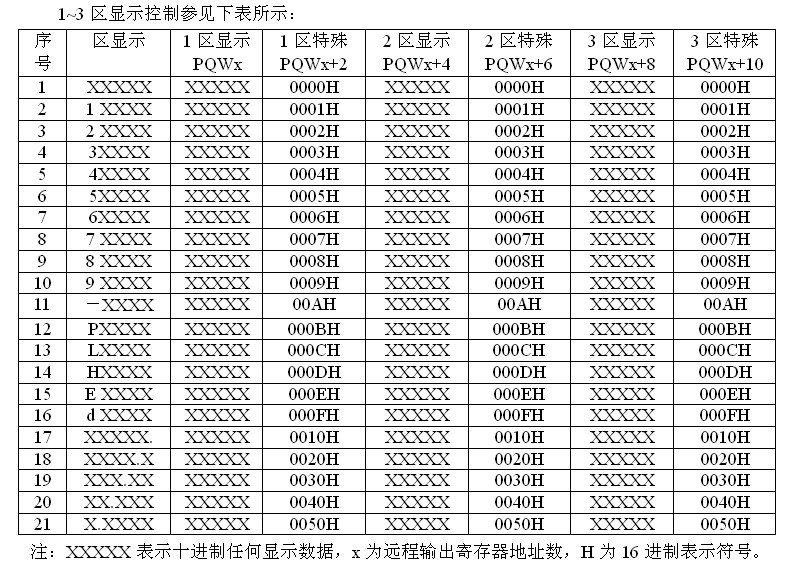

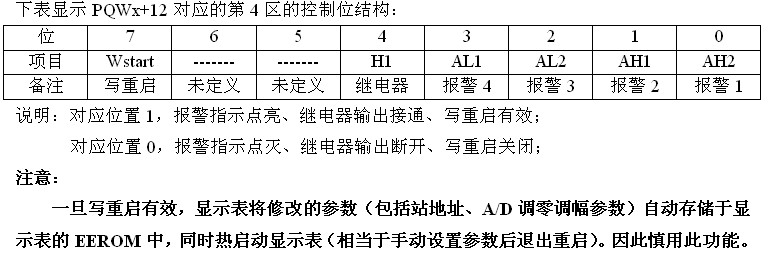

| ■ 控制数据与显示内容 |
|
|
|
|

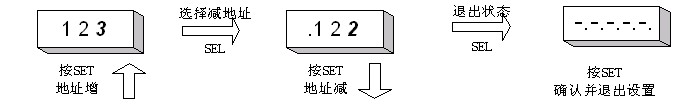

| ■ CMD15A5显示表参数设置 |
|
|
