■ 主要用途 |
| ● 用于扩展Profibus现场总线I/O接口数量，采用Profibus专用芯片，支持所有Profibus-dp现场总线系统。 |
| ● X3： Modbus RTU/ASCII主/从可选，支持01、02、03、04、、05、06、15、16命令； |
| ● X4：Profibus dp从站通讯方式，支持连接到PLC、DCS、计算机等多种主站； |
| ● Profibus dp 通讯速率：9.6Kbps～6 Mbps自适应波特率选择； |
| ● Modbus 通讯速率：4.8Kbps～115.2bps用户参数软件设置或Jtconfig软件设置； |
| ● 交换数据：可选指定范围的交换数据量，具备通讯故障信息输出（占1个输入字）； |
| ● 状态数据：具备通讯故障信息输出（占系统最后1个输入字）； |
| ● 控制数据：具备可控的Modbus通讯循环时间设置、单次通讯方式控制（占系统最后1个输出字）； |
| ● 通讯回路相互隔离，隔离电压1KV且均带TVS防雷击、过流自恢复保险保护； |
| ● DC 9～30V宽范围电源输入、防雷击和电源反接保护。 |

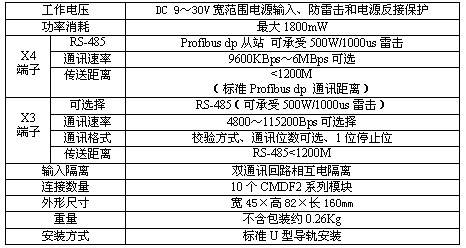

| ■ 主要参数 |
|
|

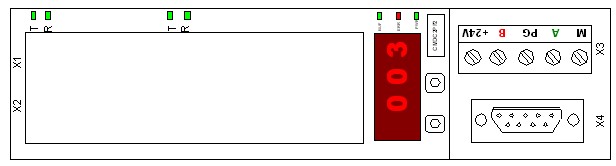

| ■ 端子示意图 |
|
|
| ■ 支持的命令举例 |
|
|
| ■ 电原理框图 |
|
|
