上海菲柯特电气科技有限公司据国家电网公司2009年最新《安全操作规程》的规定，高压验电器在使用前必须在有电的高压线路或工频高压发生器上进行实验，确认高压验电器工作良好后再进行对高压线路验电检测。为此我公司技术部征求多家电力公司的意见要求，并设计生产了YDF—10型、YDF—35型、YDF—220型系列验电器高压发生器，产品具有对验电器启动电压的检测功能，该发生器输出纯正弦波50Hz工频高压，更真实的模拟了国家电网电压的电气参数，并具有关机复位、开机输出低电压功能，确保操作人员更安全。
YDF系列验电器工频正弦波高压发生器技术参数见表1
表1
|
检测仪型号 |
YDF-10型 |
YDF-35型 |
YDF-220型 |
|
输出电压（V） |
180—4000 |
500—14000 |
4000—88000 |
|
频率 （Hz） |
50 ± 2% |
50 ± 2% |
50 ± 2% |
用示波器检测该检测仪的参数见表2
表2
|
检测仪型号 |
YDF-10型 |
YDF-35型 |
YDF-220型 |
|
电压等级（KV） |
10 |
35 |
220 |
|
衰减器电压降幅放置倍数 |
10 |
10 |
10 |
|
示波器取样棒电压降幅放置倍数 |
10 |
100 |
1000 |
|
示波器电压倍率放置倍数（V/格） |
5 |
2 |
2 |
|
示波器时间倍率放置倍数（MS/格） |
10 |
10 |
10 |
|
示波器显示电压幅植 （格） |
8±0.5 |
7±0.5 |
5±0.5 |
|
示波器显示波形周期值 （格） |
2±0.2 |
2±0.2 |
2±0.2 |
其他参数如下
YDF系列验电器工频正弦波高压发生器直流输入电压：DC 12V±15%
YDF系列验电器工频正弦波高压发生器功 耗：空载0.4A ，有载1A
YDF系列验电器工频正弦波高压发生器总功率 ：YDF-10型25W，YDF-35型50W，YDF-220型120W
YDF系列验电器工频正弦波高压发生器输出波型 ：纯正弦波
YDF系列验电器工频正弦波高压发生器频率 ：50Hz±2%
YDF系列验电器工频正弦波高压发生器显示器功能： 1，显示输出电压值. 频率。 2，显示E-01代码表示电池亏电。
3， 显示E-02代码表示超载保护。4， 显示E-03代码表示模块系统故障。
YDF系列验电器工频正弦波高压发生器使用

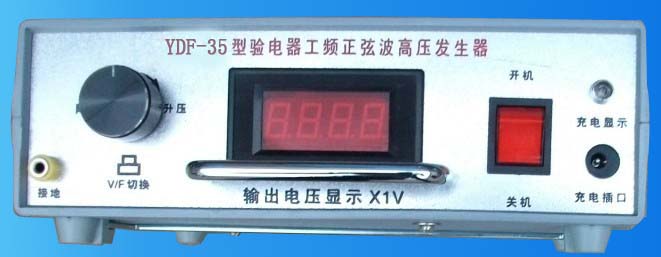

一、 YDF-10型、YDF-35型发生器使用如下，将电源开关拨向开的位置，过3到5秒中后，显示器显示出相应的一个低电压值，这个数值乘以电压倍率就是显示的当前高压端子输出的实际电压，在将高压验电器报警部分的电极插入高压输出端子内，使电极与高压电极连接（验电器绝缘杆是拉开状态）。然后顺时针调节功能旋扭，显示器显示电压数值增加，直至高压验电器发出报警停止调节，这时所显示的电压值就是被测验电器的启动电压值，以判断该验电器是否合格。在快速短按功能旋扭显示器将显示F—50，这是显示的当前发生器高压端子输出电压的频率是50Hz，如果长按功能旋扭1.5秒后就会进行快速调节电压，顺时针转动功能旋扭为升压，逆时针转动功能旋扭为降压，如5秒中内不调节旋扭将自动恢复为慢调节。
二、 YDF-220型发生器的使用
由于YDF-220型发生器高压端子的输出电压太高，为了保证操作人员更安全，我们设计为分体操作，使用时打开机箱把控制箱和升压箱连接好，打开电源开关显示器点亮显示，这时显示器经3至5秒中后有电压数字显示（3600V—4000V），然后调节功能旋钮进行升压或降压操作，
注意事项
1. 各型号发生器高压端子均有高压输出，严禁用手接触。
2. 使用前必须牢固的接好地线，关机后再取掉地线。
3. 禁止重压、摔碰和雨淋及受潮。
4. 电池需要每月补充电量一次，每次充电8小时。
三、 保修
1. 产品从售出日起保修期限为一年，终身维护。
2. 严重碰损变形损坏的不在保修范围内。
3. 因水火灾害损害、人为拆装损坏的不在保修范围内。 |
