LS117光密度仪
使用说明书 V2
一：概述
光密度（OD）[optical density]定义为材料遮光能力的表征。光密度没有量纲单位，是一个对数值，光密度是入射光与透射光比值的对数或者说是透光率倒数的对数。计算公式为OD=log10（入射光/透射光）或OD=log10（1/透光率）。
LS117光密度仪同时测量材料的光密度和透光率，主要适用以下三类产品的测量：
- 各种菲林胶片，可测绝对光密度，相对光密度，网点面积率。
- X光片，铝膜等材料的光密度测量，测量绝对光密度。
- 各种乳白，雾状，磨砂毛面材料的透光率值。如花纹或磨砂玻璃，吸顶灯罩等材料。
二： LS117参数
1.仪器外形尺寸：长130mm × 宽70mm × 高28mm ；
2.仪器重量：约500克（不含电池）；
3.光孔大小：2mm ；
4.光密度测量范围：0.00 OD --- 6.00 OD；
5.网点面积率测量范围：0 --- 100%；
6.光密度分辨率：0.01 OD；
7.测量精度：±0.02（0 --- 2.00 OD）
±2%（2.00 --- 6.00 OD）
8.透光率分辨率：0.0005%
9.透光率测量精度：±1%（0% --- 50%）
±2%（50% --- 100%）
10.光源：符合ANSI/ISO视觉标准；
11.供电：4*AAA碱性干电池。
三：操作
3.1仪器设置：
在关机状态下，长按“
” ，进入设置模式
选择测量模式，（Test Mode： Fast/Slow）: 短按“
”键
短按“
”键，切换到下一界面
选择是否自动关机（ AUTO OFF ： YES/NO）：短按“”键
确认设置：短按“”键
设置完成，仪器重新开机。
选择Fast，仪器快速测量，测量时间1S。如果光密度小于OD5，建议选择Fast模式。
选择 Slow, 仪器慢速测量，测量时间3S。如果光密度大于OD5，建议选择Slow模式。
选择ON，仪器5分钟无操作，自动关机。
选择 OFF, 仪器需要手动关机,不会自动关机。
3.2 “
”键操作
- 关机状态下，短按“”键执行开机操作

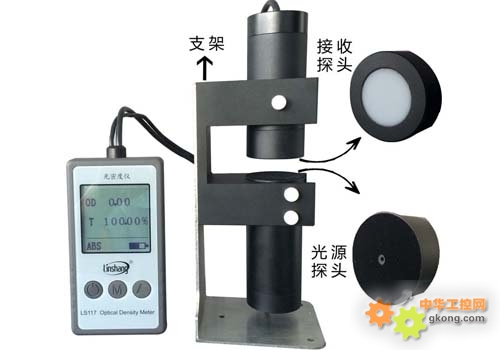

开机时候，接收探头和光源探头必须对齐合紧，中间不能放入任何测试样品。开机有预热过程，预热结束，如果仪器正常，透光率显示“100%”，光密度显示为“0”。
- 开机状态下，长按“”键执行关机操作
- 开机状态下，短按“”键执行调校操作，当仪器在对齐且无测试样品的情况下，透过率数据无法回归显示100%（光密度数据不为零），短按“”键进行调校操作。
3.3“”按键
1）ABS模式
在ABS模式下，按“”键，测量数据在LCD上保持，LCD底部显示“HOLD”标志。
在“保持”状态下，按“”键，退出“保持”状态，进入测量状态，“HOLD”标志消失。
（2）COM模式
在COM模式下，首按“”键，OD1数据锁定，进入OD2数据测量，再按“”键，所有测量数据在LCD上锁定，并自动获得COM数据（相对光密度），LCD左下角显示“HOLD”标志。
在“HOLD”状态下，按“”键，退出“保持”状态，进入测量状态，“HOLD”标志消失。
3）DOT模式
在DOT模式下，首按“M”键，OD1数据锁定，进入OD2数据测量，再按“M”键，OD2数据锁定，进入OD3数据测量，再次按“M”键，所有测量数据在LCD上锁定，并自动获得DOT数据（网点面积），LCD左下角显示“HOLD”标志。
在“HOLD”状态下，按“M”键，退出“HOLD”状态，进入测量状态，“HOLD”标志消失。
3.4“”按键
短按“”键，三种不同测量模式切换。其中的COM模式和DOT模式，主要用于菲林的测试过程。在不同模式，LCD 的左下角，会分别显示ABS/COM/DOT.
- ABS模式（绝对光密度测量模式)。
- COM模式(相对光密度测量模式)。
l DOT模式(网点面积率测量模式)。
四：菲林胶片测试
菲林胶片的绝对光密度，相对光密度，网点面积率测量，分别选择对应测量模式。

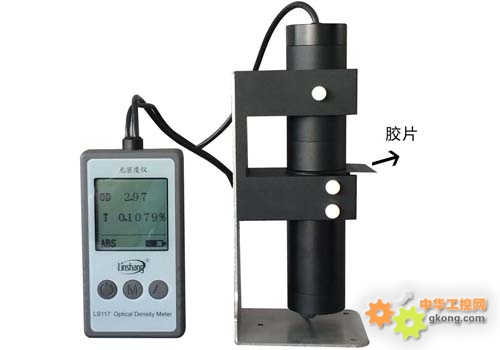

4.1 绝对光密度测试
- 选择ABS模式（绝对光密度）界面。在无样品，光源探头和接收探头合紧的状态下，当界面上OD显示为0.00，T（透光率）显示为100.00%，开始测量。
- 拉起接收探头，放入测试样品后再合紧，当前OD值即为被测菲林胶片的光密度值。
4.2相对光密度测试
短按
键，选择进入COM（相对光密度）测试界面。在无样品，光源探头和接收探头合紧的状态下，进行如下测量：
第一步：
“OD1”符号闪烁，表示进行“OD1”数据测量。放入标准菲林胶片，“OD1”动态显示标准菲林胶片的光密度。待数值稳定后，短按，仪器在“OD1”记录下标准菲林胶片光密度值，进入第二步。
第二步：
“OD2”符号闪烁，表示进行“OD2”数据测量。放入被测菲林胶片，“OD2”动态显示被测菲林胶片的光密度。待数值稳定后，短按，仪器在“OD2”记录下被测菲林胶片光密度，进入第三步。
第三步：显示最终的测试结果
数据保持(“HOLD”)状态。
“OD1”组数据记录标准菲林胶片的光密度
“OD2”组数据记录被测菲林胶片的光密度
“COM”即为被测菲林胶片与标准菲林胶片的差值（即相对光密度）。
4.3网点面积测试
短按键，选择进入DOT（网点面积率）测试界面。在无样品，光源探头和接收探头合紧的状态下，进行如下测量：
第一步：
“OD1”符号闪烁，表示进行“OD1”数据测量。放入空白的菲林胶片，“OD1”动态显示空白菲林胶片的光密度。待数值稳定后，短按，仪器在“OD1”记录下空白菲林胶片的密度，进入第二步。
第二步：
“OD2”符号闪烁，表示进行“OD2”数据测量。放入实地菲林胶片，“OD2”动态显示实地菲林胶片光密度。待数值稳定后，短按，仪器在“OD2”记录下实地菲林胶片光密度，进入第三步。
第三步：
“OD3”符号闪烁，表示进行“OD3”数据测量。放入被测菲林胶片到测试槽，“OD3”动态显示被测菲林胶片光密度。待数值稳定后，短按，仪器在“OD3”记录下被测菲林胶片光密度。进入第四步。
第四步：显示最终的测试结果
数据保持(“HOLD”)状态。
“OD1”组数据记录空白菲林胶片光密度
“OD2”组数据记录实地菲林胶片光密度
“OD3”组数据记录被测菲林胶片光密度
“DOT”即为被测菲林的网点面积。
五：其它材料的光密度测试
测量X光片、镀铝膜等材料，只需要测试材料的绝对光密度，测量方法如下：
短按键，选择进入ABS（绝对光密度）测试界面。在无样品，光源探头和接收探头合紧的状态下，当界面上OD显示为0.00，T（透光率）显示为100.00%，开始测量。
拉起接收探头，放入测试样品后再合紧，当前OD值即为被测样品的光密度值。
六：雾状材料的透光率测试
对于各种乳白，雾状，磨砂毛面材料的透光率。如花纹或磨砂玻璃，吸顶灯罩等，根据测试样品的大小，分为两种测试方法：
6.1 能放入到测试槽中的测试样品

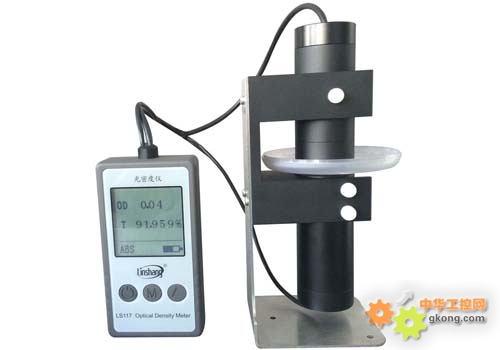

短按键，选择进入ABS（绝对光密度）测试界面。在无样品，光源探头和接收探头合紧的状态下，当界面上T（透光率）显示为100.00%，开始测量。
拉起接收探头，放入测试样品后再合紧，当前T值即为被测样品的透光率值。

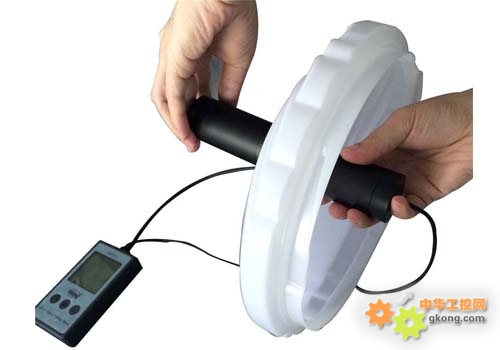

6.2 不能放入到测试槽中的测试样品
当被测样品不能放入测试槽，如大灯罩，须从固定架上取下光源探头和接收探头，采用手拿套筒的方法测量透光率，测试过程如下：
- 两个套筒对齐合紧开机，预热后仪器进入ABS测试界面。T显示为100.00%.
- 分开两个探头，夹紧测试物，当前T值即为被测材料的透光率值。（两个测试探头须对准，被测物的凸面朝接收探头）。
七：仪器特点
1.采用漫透射光路设计，满足雾状材料的测试要求。
2.配固定座和支架，同时具备多种测量方式；
3.同时测量光密度，相对光密度，网点面积率和透光率。
4.适用于胶片，花纹玻璃，雾状玻璃，吸顶灯罩，镀膜材料等光密度和透光率测试；
5.适用于生产，质检，验货等多种场合。
八：注意事项
1．当出现无测试物时，显示数据不能回归为100%，短按“”键进行校准。
2．当出现“Ambient Light too strong”提示，应避免外界光直射接收探头的入光孔。
虽然仪器采用了环境光补偿技术，但推荐在弱光环境下使用该仪器。
3．避免与腐蚀性物品接触、远离高温高湿的环境。
4．长时间（如几个月）不使用，请将电池取出；
5．电池符号显示为空并闪烁时，请更换电池；
九：服务
生产制造商：深圳市林上科技有限公司
