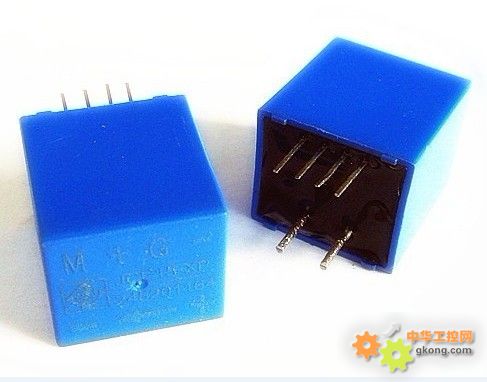

电流传感器JCE50-XP
JCE50-XP采用了霍尔开环原理，对直流、交流或脉冲电流进行电隔离测量，具有良好的准确度、线性度和稳定性并采取单电源供电,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS,逆变电源,开关电源等各行业。
主要技术参数
额定测量电流IPN： 50A
测量范围IP： ±150A
额定测量输出VM： 4V
电源电压(±5%)： ±15V(±5%)
电流消耗IC： ≤15mA
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±1%
—非线性度εL(@ VPN，TA=+25℃)： ±1%
—零点偏移VO： ≤±40mV(@+25℃)
—温度偏移 VOT： ≤±1.5mV/K
—响应时间 tr (@90% of VP max)： ≤3us
—工作频率 f： DC-50KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 3kV/50Hz/1min
工作温度TA： -25ºC~+85ºC
储存温度TS： -25 ºC~+85ºC
负载电阻(@IPN）： >10KΩ
重量m： 8g×(1±10%)
标准： EN50178
外形尺寸及接线图
原理图 Schematic

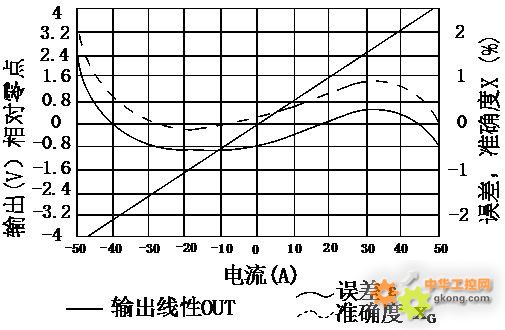

电参数曲线图 Electrical Performances

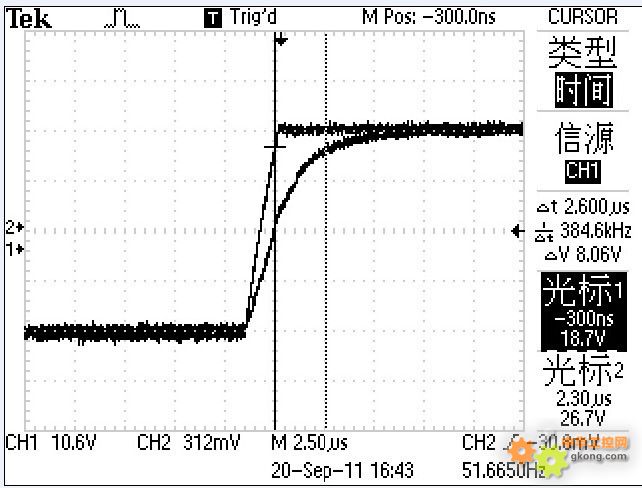

响应时间测试图tr
结果分析：取输入波形（信源CH1）上升时间的90%与输出波形（信源CH2）上升时间的90%的时间差为响应时间，从上述图形可测得JCE50-XP响应时间为:2.7uS。
