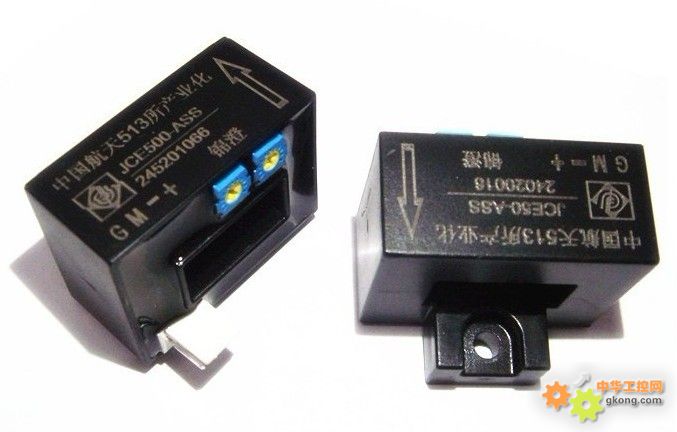

电流传感器JCE50…600-ASS; JCE50…600-ASL
利用高性能霍尔元件，对直流、交流或脉冲电流进行电隔离测量，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS,逆变电源,开关电源等各行业。
主要技术参数
额定测量电流IPN： 50 100 200 300 400 500 600 A
测量范围IP： 150 300 600 900 900 900 900 A
额定测量输出VM： 4. V
电源电压(±5%)： ±15V
电流消耗IC： ≤14mA
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±1%
—非线性度εL(@ VPN，TA=+25℃)： ±0.5%
—零点偏移VO： ≤±20mV(@+25℃)
—温度偏移 VOT： ≤±0.5mV/℃
—响应时间 tr (@90% of VP max)： ≤3us
—工作频率 f： DC-50KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 3kV/50Hz/1min
工作温度TA： -10ºC~+80ºC
储存温度TS： -25 ºC~+85ºC
输出阻抗ROUT： 2Ω
重量m： 60g×(1±10%)
标准： EN50178

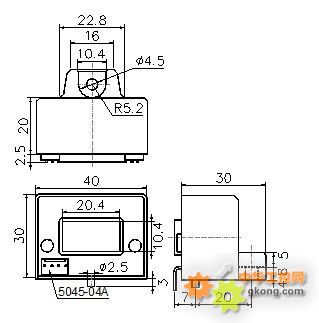

外形尺寸及接线图

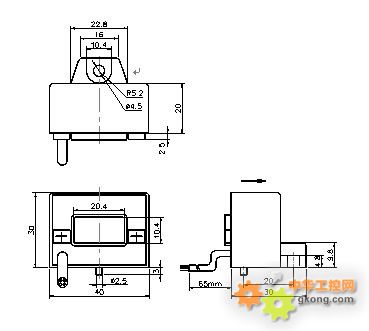

颜色可选择，客户可订制线缆输出:
JCE50…600-ASL。
:Red :+15V, Blue:-15V,Yellow:Vout, Black:0V
原理图 Schematic

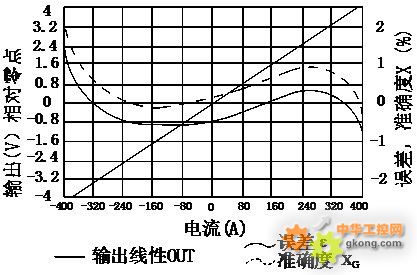

电参数曲线图 Electrical Performances

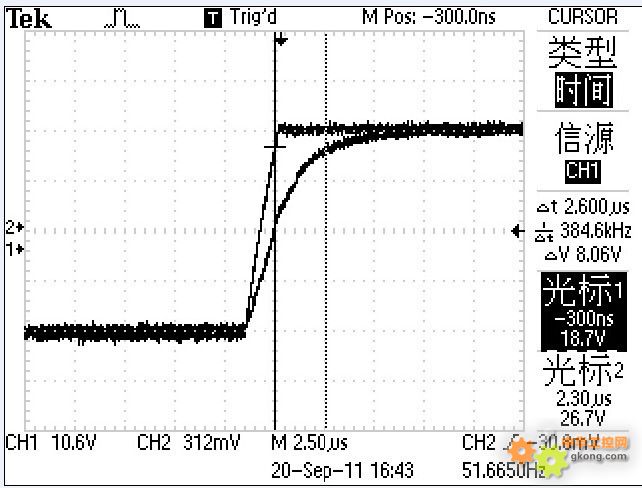

响应时间测试图tr
结果分析：取输入波形（信源CH1）上升时间的90%与输出波形（信源CH2）上升时间的90%的时间差为响应时间，从上述图形可测得JCE100-ASS响应时间为:2.6uS。
