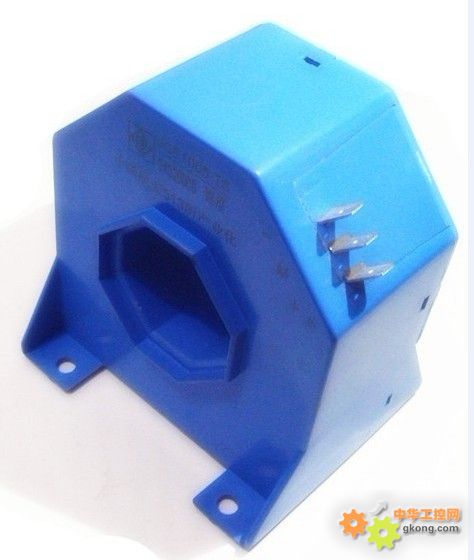

电流传感器JCE1005-TS
利用高性能霍尔元件，采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量，测量电流正比于被测电流，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS，逆变电源等各行业。
主要技术参数
额定测量电流IPN： 1000A
测量范围IP： 0~±2000 A
额定测量输出IM： 200mA
电源电压(±5%)： ±15V~±24V
转换比例KN： 1:5000
电流消耗IC： ≤30(@±24V )+ IS mA（输出测量电流）
精度X： —准确度 XG(@ VPN,TA=+25℃)： ±0.4%
—非线性度εL(@ VPN，TA=+25℃)： <0.1%
—零点偏移电流 IO： ≤±0.4mA(@+25℃)
—零点温度偏移 IOT： ≤±0. 2mA(@-10℃~+85℃)
—响应时间 tr (@90% of VP max)： ≤1us
—工作频率 f： DC-150KHz
耐压Vd： 一次侧回路对二次侧回路之间耐压： 6kV/50/60Hz/1min
工作温度TA： -10ºC~+85ºC
储存温度TS： -25ºC ~+100ºC
副边内阻RS： 43Ω(TA=70℃）
46Ω(TA=85℃）
重量m： 550g×(1±10%)
标准： EN50178:1997
外形尺寸及接线图
测量电阻RM：
With ±15V TA=70℃ TA=85℃
Rmin Rmax Rmin Rmax
@±1000A 0Ω 22.5Ω 0Ω 18.5Ω
@±1200A 0Ω 11Ω 0Ω 8Ω
With ±24V TA=70℃ TA=85℃
Rmin Rmax Rmin Rmax
@±1000A 0Ω 65Ω 0Ω 62Ω
@±2000A 0Ω 10Ω 0Ω 7Ω
Terminal Pin Identification
1：+15V~+24V
2：M
3：-15V~-24V
原理图 Schematic

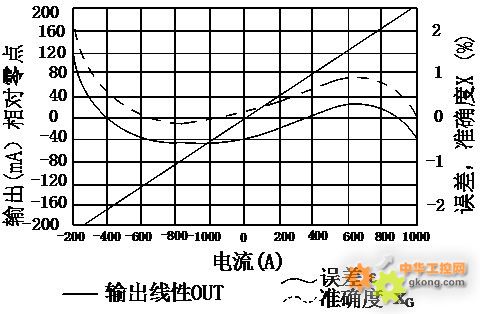

电参数曲线图 Electrical Performances

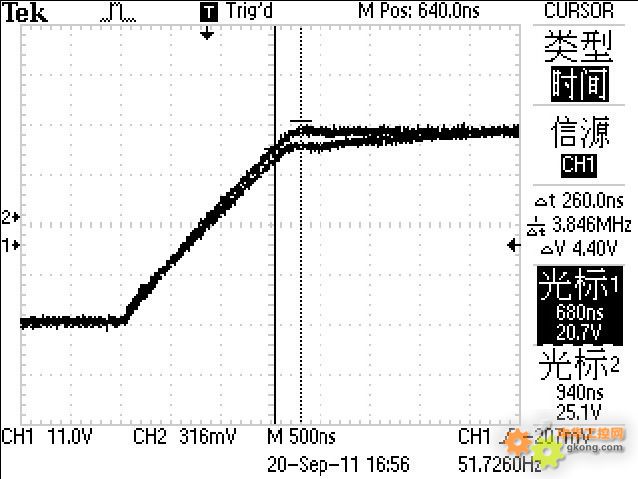

响应时间测试图tr
结果分析：取输入波形（信源CH1）上升时间的90%与输出波形（信源CH2）上升时间的90%的时间差为响应时间，从上述图形可测得响应时间为:260nS。
