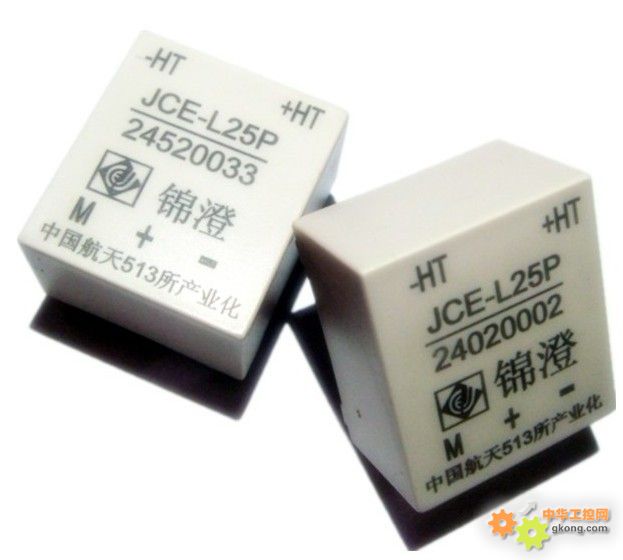

电压传感器JCE-L25P
利用高性能霍尔元件，采用霍尔闭环原理实现对交流、直流和脉动电压的隔离精确测量，测量时一次侧与二次侧之间完全绝缘, 测量输出正比于被测电压，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速，电池电源，直流电机驱动检测，不间断电源UPS,逆变电源等各行业。
主要技术参数
额定测量电流IPN： 10mA
额定测量电压VPN： 10…600V
测量范围IP： 0~±14mA
额定测量输出IM： 25mA
电源电压(±10%)VC： ±12V~±15V
转换比例KN： 2500:1000
一次侧内阻@ TA=+25℃： 250Ω
二次侧线圈内阻： 110Ω
二次侧电流消耗： ≤10mA +输出测量电流
精度： —准确度 @ VPN， TA=+25℃： ±0.8%
—非线性度@ VPN，TA=+25℃： ±0.2%
—零点偏移电流： ≤±0.15mA(@+25℃)
—零点温度偏移： ≤±0.3mA(@-25℃~+70℃)
—响应时间@90% of VP max： ≤40us
耐压： 一次侧回路对二次侧回路之间耐压： 2.5kV/50Hz/1min
工作温度： 0ºC~+70ºC
储存温度： -25ºC~+85ºC
重量： 22g×(1±10%)
标准： EN 50178

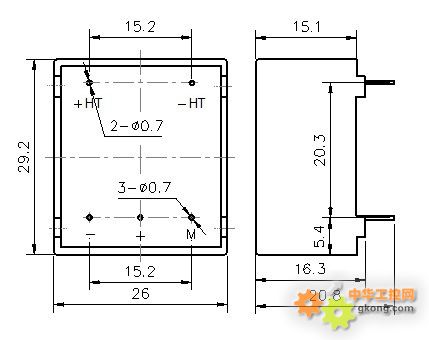

外形尺寸及接线图
测量电阻RM：
With ±12V
Rmin Rmax
@±10mA 30Ω 190Ω
@±14mA 30Ω 100Ω
With ±15V
Rmin Rmax
@±10mA 100Ω 350Ω
@±14mA 100Ω 190Ω

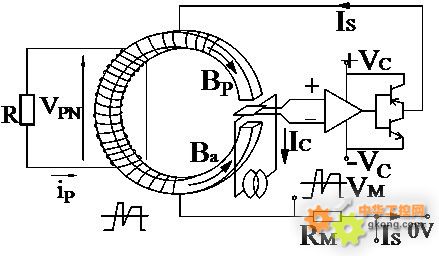

原理图 Schematic

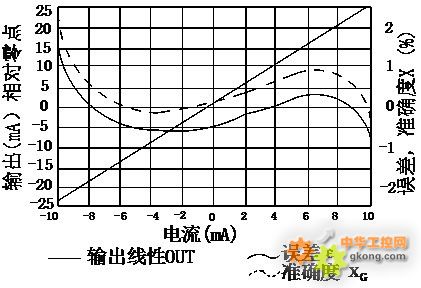

电参数曲线图 Electrical Performances
