主要技术指标
隔离数字量输入
- 输入路数：16路
- 输入类型：开关触点信号或电平信号
- 输入范围：
- 高电平（数字1）： +3.5 V~+50V
低电平（数字0）： ≤+1V
- 开关触点有效输入阻抗：≤1kΩ
- DI计数信号：频率<2kHz，高电平保持时间>200us
- 隔离耐压：2500 VDC
隔离数字量输出
- 输出路数：16路
- 输出类型：集电极输出
- 最大负载电压：50V
- 最大负载电流：50mA
- 隔离耐压：2500 VDC
系统参数
- CPU：32位RISC ARM
- 操作系统：实时操作系统
- 供电电压：+10~+30VDC，电源反接保护
- 工作温度范围：-20℃～+85℃
- 工业级塑料外壳，标准DIN导轨安装
- 通讯接口：隔离2500 VDC，ESD、过压、过流保护
原理框图
ICAN-1808模块的原理框图如图所示。模块主要由电源、数字量输入电路、数字量输出电路、CAN隔离通讯接口以及MCU等组成。模块的微控制器采用32位ARM芯片，具有非常快速的数据处理能力，并采用了看门狗电路，可以在出现意外时将系统重新启动，使得系统更加稳定可靠，可以应用在高性能和高速度的应用环境中。
ICAN-1808针对工业应用设计，采用带隔离的CAN通信接口，可以避免工业现场信号对微控制器通讯接口的影响，并具有ESD、过压、过流保护。
端子信息
端子排列

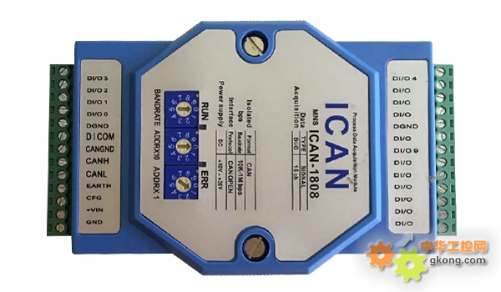

ICAN-1808共有26个端子，壳体上端子排列如图所示。
