应用说明

　　检测产品

　　金属冲压件上的焊接螺母 – 部件识别

　　销售联系人:

　　IPD 销售联系方式:

　　上海波创电气有限公司

　　检测描述:

　　用一个相机去代替两个光电传感器. 光电传感器经常导致误判而停工。它们不能处理工件位置移动

　　情况

　　检测位  1 –在金属冲压件的顶板放到冲压件的底板之前，底板上应该有两个焊接位

　　检测位   2- 第二部检测是为了保证在焊接之前，顶板被正确放置.

　　解决方案:

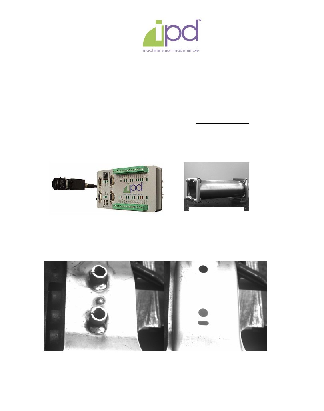

　　VA-20 （带一个 640 x 480 TM2相机， 使用相机保护罩）. iNspect 软件

　　相机保护罩

　　检测细节:

　　第一步 检测两个焊接位

　　第二步检测顶板

　　iNspect 软件工具:

　　两个检测内容都可以使用匹配工具.

　　匹配工具是基于模版的相互关系. 它把运行时的检测图像同训练的模版图像相比对，用得

　　分来判定比对结果，100表示完全一样

　　匹配工具包含了一个可以调整范围的模版搜寻范围，内部的红色矩形是训练的模版，外部的蓝色区域

　　是搜寻区域，外边的搜寻区域可以稍微大一些，这样就允许工件的微小的位移。

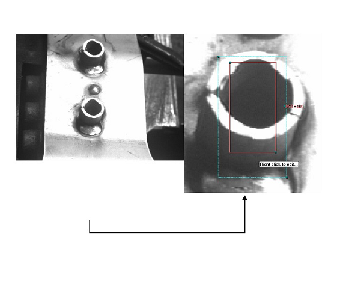

　　截屏1:

　　在工件上有唯一的特征的地方使用匹配工具，在这个例子中，不要包含焊缝，因为焊缝的形状是多变的

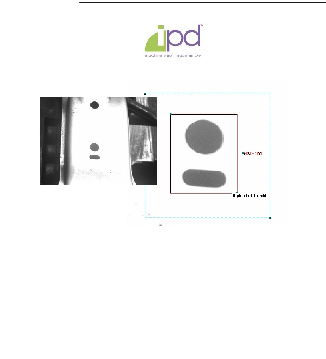

　　截屏2:

　　第二步检测是搜寻顶板的表面. 正像你看到的一样，工件上有一个对比比较鲜明的特征图像。仍然使用

　　匹配工具进行检测，同样的外边的搜寻区域可以稍微大一些，这样就允许工件的微小的位移

　　小结:

　　在检测时要正确设定匹配的得分阀值，测试在缺失焊接件及顶板时的得分同好的工件的得分差异，从而ke以保证一个准确的判定得分
