应用说明

　　检测物体

　　透明塑料管

　　销售联系人:

　　 IPD 销售联系方式:

　　上海波创电气有限公司

　　概述:

　　需要检测的物体是透明的塑料圆柱体, 11.25 英寸长,直径 0.5英寸。头部1.5英寸，尾部

　　1.0英寸，目的是检测靠近头部和尾部的区域有无裂缝，见左图所示

　　综述:

　　在这个案例中,我们使用两个标准分辨率的TM2相机，标准镜头及两块背光源.除了落在检测图形的上下两个横边范围内并且方向也是水平的裂痕以外，系统可以检测到任何角度的裂痕。那些落在检测死区内的裂痕可以另外加一个相机检测，或者把工件旋转90度后再进行检测。

　　软件:

　　本案例中我们使用Inspect软件.

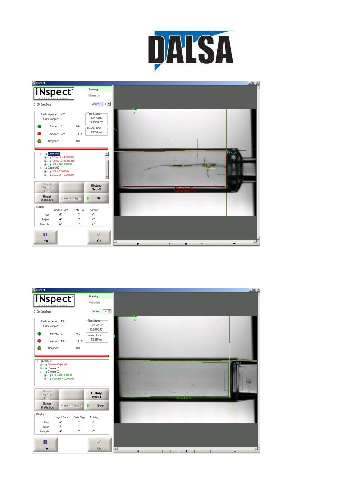

　　截屏（有裂痕）

　　头部缺陷, 使用相机2.

　　尾部缺陷.

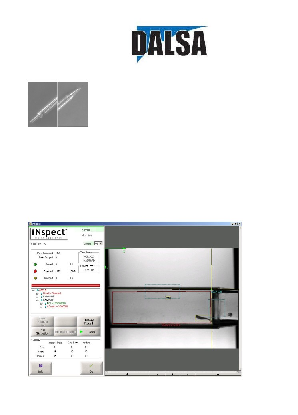

　　截屏（无裂痕）

　　Surface工具的灵敏度参数设定值比默认值要低，目的是过滤掉没有裂痕时的杂点，最小的可以检测的裂痕的面积设定为56个像素

　　总结:

　　本案中共有27个样品，大多数在头部或尾部存在裂痕. 所有样品都在不同的旋转角度下进行检测，除了有一个很细小并且同边缘平行的裂纹恰巧落在死区内而漏检外，其余的裂痕都被稳定的检测出来

　　硬件:

　　相机

　　镜头

　　光源

　　2个Teli TM2 相机, 640x480

　　2个 25 mm镜头

　　2个 CCS 背光源, P/N QBL-060060-66 (24V)

　　安装距离:

　　工件到镜头

　　工件到相机安装螺纹

　　光源到螺纹

　　视野范围

　　9 英寸

　　11.5 英寸

　　2 英寸

　　水平方向2.2英寸

　　精度:

　　像素尺寸（640 FOV）

　　1/4 像素解析度

　　0.0034 inch

　　0.00086 inch

　　Surface工具设定
