应用说明

　　检测工件

　　轮毂检测– 检测有无腐蚀坑

　　销售联系人:

　　IPD 销售联系方式:

　　上海波创电气有限公司

　　检测描述

　　轮毂是用吊钩悬着的。 在做表面处理时，可能会有腐蚀性液体存在导致轮毂表面被腐蚀，视觉系统就用来检测在相机下的轮毂上是否存在腐蚀性液体

　　解决方案

　　本案选择一个使用Inspect软件的VA21系统. 简单的表面检测工具就可以检测出良品与不良品，检测时间在35ms以内

　　检测细节

　　硬件型号

　　VA21-03-C01-1

　　A-LEN-FUJ-9

　　描述

　　VA-21系统（带一个TM-2 640x480相机，

　　5m电缆线

　　9MM 镜头

　　视觉专用高频光源

　　数量

　　1

　　1

　　1

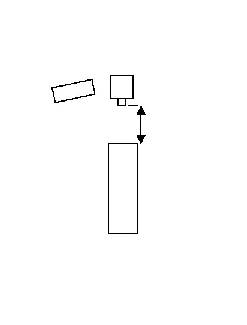

　　安装示意

　　相机

　　光源

　　15.5”

　　轮毂

　　安装尺寸

　　相机镜头的末端到检测轮毂的表面距离是 15.5英寸。

　　高频光源的频率为25kHz，与检测面呈一定角度，避免相机图像饱和。.

　　视觉检测软件

　　表面检测工具 –搜寻不规则不良点

　　检测截屏:

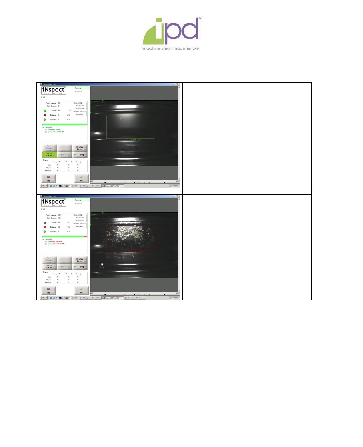

　　16英寸良品轮毂.

　　注: 表面检测工具没有检测出任何不良。VA21

　　输出PASS信号

　　16英寸不良品轮毂

　　注: 表面检测工具检测出186处表面不良，VA21

　　输出FAIL脉冲信号

　　检测截屏

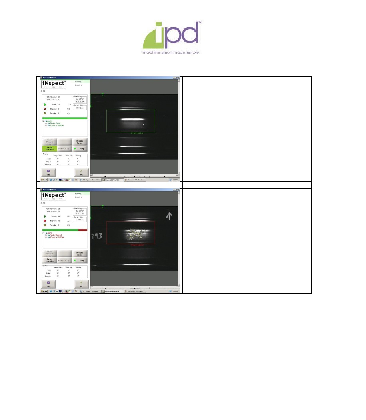

　　18英寸良品轮毂

　　注: 表面检测工具没有检测出任何不良。VA21

　　输出PASS信号

　　18英寸不良品轮毂

　　注: 表面检测工具检测出90处表面不良，VA21

　　输出FAIL脉冲信号
