应用说明
检测工件
门窗框架检测
销售联系人:
IPD 销售联系方式:
上海波创电气有限公司
检测描述
门窗用铝制框架由于用途不同被切割成不同长度和角度。接头处的切割角度在安装是要互相配合。视觉系统就是检测框架是否被正确切割。
解决方案
本案中选择使用iNspect的VA20系统. 角度工具，尖端工具和测量工具被用来检测工件是否被正确切割。检测中使用两个相机to。第一个相机安装方位与框架尾端平行，并使用背光源取像。第二个相机安装在与框架始端平行的位置。一个直射光源成一定角度照射，在要检测的边缘的另一边产生阴影背景。

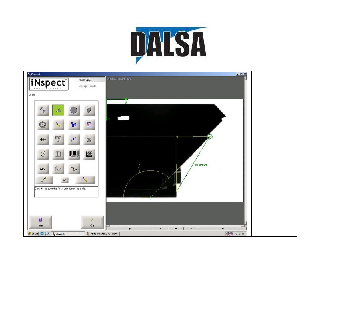

检测细节
部件型号
VA20-03-C02-0
A-LEN-FUJ-12
A-MP-BL410-0
A-MP-LFL201-0
描述
数量
VA-20（2个TM-2 640x480 相机，3m
电缆线
1
12mm 镜头
2
5”x5” 红色 LED 背光源 24VDC
1
1x5” 红色前光源 24V
1

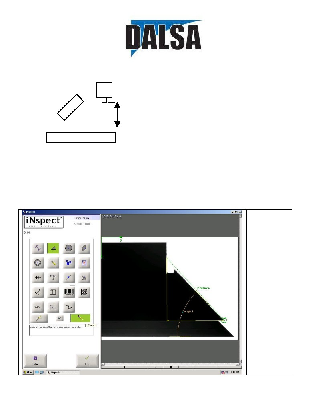

相机
7”
框架
光源
安装距离
相机镜头尾端到框架检测面得距离为7英寸

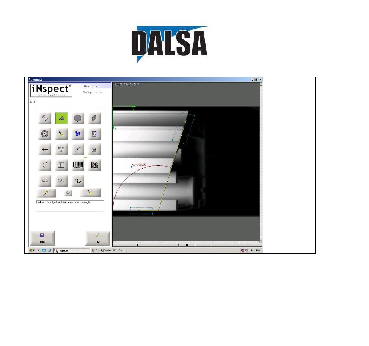

相机
光源
13.25”
框架
安装尺寸
相机镜头尾端到框架检测面得距离为13.25英寸
光源距离检测面5英寸与检测面呈45度角
