上海波创/DALSA IPD瓶口检测及字符读取方案
上海波创电气有限公司

应用说明

检测要求

3 个相机检测塑料瓶
销售联系人:邱亮
IPD 销售联系方式:15801978129
上海波创电气有限公司

应用说明

除草剂在注入瓶子之前要验证是否和瓶子上的标签所包含的信息一致.
瓶口螺纹可能存在不良同样可能存在密封不良的缺陷，这些缺陷都要被检出来

解决方案:

我们选择了VA40带3个相机的系统并使用了比较简便的Inspect软件. 一个相机被安装在和旋转轴

成90度方向上用来检测标签上的字符内容，另外一个相机只使用测量距离的工具来检测螺纹，第三个相机从上面检测密封面用圆形工具测量直径，最大最小直径

硬件配置:

部件型号
VA40-03-C53-1
A-LEN-FUJ-9
A-LEN-FUJ-35
A-MP-DAL401-0
A-MP-BL410-0
A-MP-FL301-0

描述

VA-40 视觉系统带3个TM2 640X480的相机
5米的相机连接线

9MM 镜头
35MM 镜头
4” DOAL 红色LED 光源
5” x 5” 红色LED背光源
2.5” x 2.5” 红色LED面光源

数量
1
2
2
1
1
1

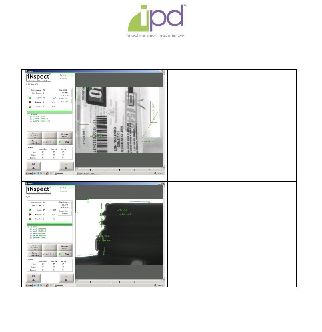

截屏:

好的标签.
概述: OCR 工具读出每个字符.
视觉定位:
使用9mm 的镜头. 镜头末端到标签的距离是9
英寸，工件底部到镜头尾端的距离是5.25英寸
2.5” x 2.5”的面光源距离工件底部9英寸的距离
与标签成30度角度打光
好的螺纹.
概述: Tip 工具定位螺纹的尖端，Distance工
具测量螺纹尖端到密封表面的距离以及到把手的
距离
视觉定位:
使用35mm的镜头，镜头尾端到瓶口表面的距离
是11.25英寸，工件的底部到镜头的尾端的距离
是14英寸，5” x 5”的背光源安装在瓶子后面6
英寸处。 .

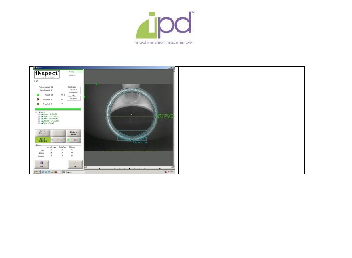

截屏:

好的密封面.
概述: 定位工具是使用一个Circle工具围绕密
封面，平均直径，最大及最小直径就被测量
出来
视觉定位:
使用9mm的镜头. 镜头尾端到密封面的距离是
7.25英寸
4” DOAL 光源被安放在镜头及工件之间
