上海波创/DALSA IPD切割纹理方向检测
上海波创电气有限公司
收藏本文     查看收藏
应用说明
检测工件
铝制托架 – 检测切割痕迹方向
销售联系人:
IPD 销售联系方式:
上海波创电气有限公司

案例说明：
铝制托架一般是自动化机器切割出来. 为了下一步的正确制造，客户要求托架的端面必须是一个方向切割的，目前的检测是靠人工来进行检测的。
解决方案:
使用一个简单的单相机的VA20系统，利用Inspect检测软件进行检测。相机被安装在于检测面垂直的地方，利用OCR工具来检测切割痕迹是不是在正确的方向。这个案例的要点是选择正确的光源去突出切割痕迹同时降低背景的影响。为此我们选择一个红色的暗视场LED光源。
检测细节:
硬件型号
VA20-03-C01-0
A-LEN-FUJ-12
A-NR-010-600403
备注
VA-20 （配备一个标准TM-2 640 x 480
相机和3米的相机线
12mm C 接口的镜头
DF-150 红色暗视场 LED 光源
7.25”
8.25 英寸
0.125英寸
0.875英寸
3英寸（水平方向）
0.005 inches
TM-2

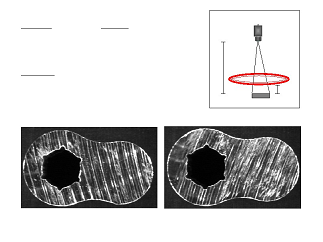

安装尺寸
工件底部到镜头
工件底部到光源底部
工件高度
视野范围
像素尺寸 640 FOV
暗视场
0.125”
Pass
Fail
上海波创电气有限公司

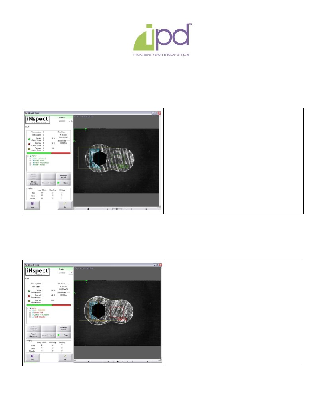

截屏:
工件方向正确.
注:  OCR 工具从识别的条纹是左上到右下，从
VA20里输出PASS信号）
使用的检测工具:
OCR 工具 – 训练条纹的方向.
工件的方向错误.
注: OCR 工具从识别的条纹是右上到左下，从
VA20里输出FAIL信号）
