上海波创/DALSA IPD剃须刀片检测方案
上海波创电气有限公司
收藏本文     查看收藏
剃须刀片的检测
检测描述:
需要检测的工件是一个标准的剃须刀片. 样品的尺寸为 59 x 19mm. 检测的目的是检测刀片有没有装歪（安装好的刀片应该是19mm），只需要单点检测刀锋部分的高度
概述:
在本案中使用 iNspect的检测系统。仅仅使用距离检测工具。所以推荐使用iGauge工具，本案测量比较简单，唯一的技巧是调整光源的角度使检测的边缘对比更加鲜明，
垂直方向的视野范围是 7.5mm. 用一个标准分辨率的相机，得到的像素尺寸是0.0156，1/10的分辨率为0.0016mm，假定公差为+/- 0.04mm,，测量系统的公差为0.004mm，在这个视野范围的精度可以很好的满足要求
硬件列表:
•
•
•
•
相机:
JAI CV-A11
镜头:
标准 Tamron 25mm 镜头（配10mm连接环）
光源:
Fostec 白色平板光源
工作距离:
镜头到工件距离≈ 50mm
视野范围 ≈ 10mm x 7.5mm
像素尺寸 ≈ 0.015625 mm
•
解析度 1/10 像素精度≈ 0.0016 mm
1/10
480
0.0040
假定精度 (像素分割)
垂直像素数
换算出的测量精度
视野范围
精度=
像素尺寸 *
0.1    像素
解析度
公差/解析度
7.5
0.015625
0.0016
2.56
上海波创电气有限公司

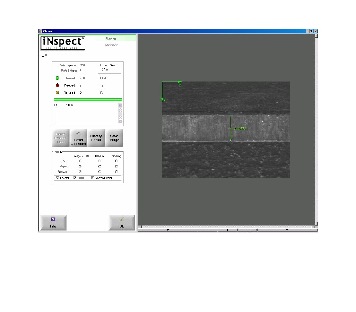

检测截屏
