确认检测光盘内环上的ID码是否正确，能分别正确读出内环上所印刷的条形码和ID字符。





（1）         先将印有正确的条码与ID的光盘放在检测装置上



（2）         启动定位检测，由机器臂将光盘放置检测位置后停止

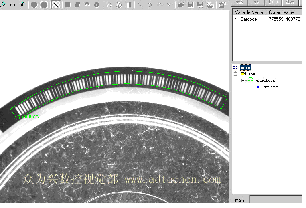

（3）         通过摄像机拍摄一幅合格条光盘的图像，传送到视觉检测仪

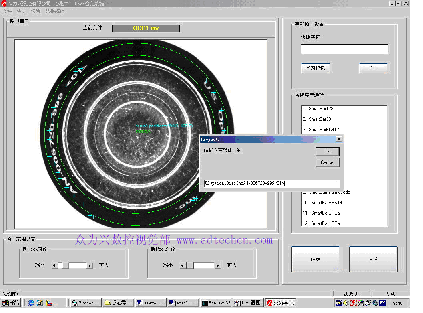

（4）         经过系统自动学习后，标准资料自动保存在视觉检测仪中







（1）         将待检光盘安放在检测装置上



（2）         光盘由机器臂放置到检测位置后由感应开关控制启动检测系统工作，系统读取印刷条形码和ID字符

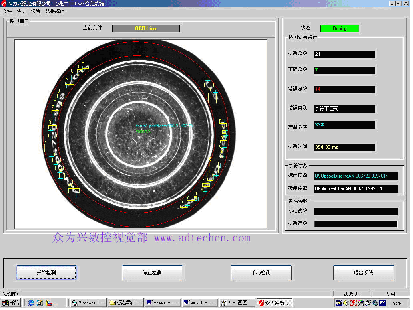

（3）         经视觉检测仪分析后将印刷正确和错误的光盘进行信号分流

注：当然检测不同类型条形码的光盘之前都要建立与之相应的标准资料



二．  设计方案 ---------基于NetSight II 的Sherlock视觉检测软件应用系统

1．   硬件组成

（1）         CCD：1024X768 SM2 miniature 29f/s

（2）         光源：Dark Field 100mm Red D

（3）         镜头：A-LEN-FUJ-16

（4）         视觉处理系统：NetSight II 智能视觉系统

（5）         相机光源固定支架

（1）         OCRplus检测模块：主要用于检测识别光盘上的ID 字符

（1）         BarCode条形码检测模块：主要用于检测光盘上的各种类型条形码，可以支持多达12种类型的条形码检测









注：NSII-OS-MCA-400包括了1024x768的相机（A-CAM-CVA11-1），3米的相机连接电缆（A-CAB-NSII-C00），I/O接线板组件（A-IOB-011）。配电器（A-PWR-NSII）和电源线（A-CAB-NSII-PWR），针口连接器组件（A-DIN-NSII），Sherlock和NetSight II用户手册以及指定的操作系统。
