尺寸匹配检测

检测的目的是保证节流阀的两部分尺寸能够吻合

提供了两个不同的样品。为了简单，做了两个不同的检测程序，不过基本思路是一样的 。仅仅是Peek检测区域的位置和大小不同而已。如果需要的话，可以在子程序里做工件类型检测及匹配类型的设定。

工件水平放置在背光源上。.使浇铸线处在相机图像的水平中心位置。

使用NetSight 2系统检测 （ Sherlock软件） 在Rectangle peeks的检测区域内使用  Extrema 工具找到凸缘角点，另外一个Rectangle peeks的检测区域内使用HVLine的工具去找到轴的两条边。做出连接上下两个凸缘角点的直线，这个直线同轴的上下两条边缘的角度被检测出来。理想产品的角度是90度，检测时间是15ms

相机

JAI CV-A11, 640 X 480 像素

镜头

35mm 镜头+ 2 mm 连接环

光源

Advanced Illumination BL020201-660 红色背光源，常亮模式

工作距离

相机的工作距离 ≈ 170 mm

光源工作距离 = 工件距离背光源40mm

水平视野范围 ≈ 20.5 mm

•

解析度 / 精度

像素尺寸 ≈ 0.032 mm

1/10 像素解析度 ≈ 3 微米 (0.0032 mm)

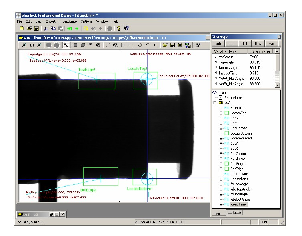

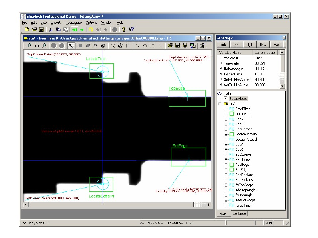

上图为一个良品的图像. 检测出的角度为90度
