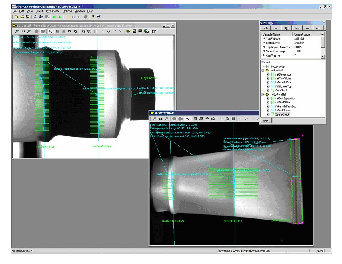

工件是圆形的半透明的塑料软管，170mm 长（包含瓶盖）。软管里可能有两种液体,，在距顶端1/3的处分离，在分离处的软管的直径是50mm。底部是经过热密封的，并且有压纹，底部的密封宽度是75mm。底部的液体是金色半透明的，顶部的液体是褐色不透明的。要检测5项内容：1液面有没有分离 2 上部的液位 3 下部的液位 4 瓶盖是否缺失 5 是否正确密封 检测截屏在第二页和第三页

使用NetSight II 系统（Sherlock 软件）做测试。为了和工艺流程相匹配，使用了两个相机，因为软管的上部和下部在不同的工位才分别可见，它们会同时被触发，在不同的工位采集图像。检测的工位要尽可能的靠近以便把两个检测工位的产品联系起来，次像素的检测精度不是主要问题，因为检测本身就是识别检测。

5种检测结果分别保存在以下变量里 TopFillLevel, BotFillLevel, SeamContinuity 和CapPresent，

TopAngleDifference.



 相机 1，下半部分

相机

JAI CV-A11

镜头

标准 Tamron 16mm 镜头 无连接环

光源

从距离 ≈ 240mm的地方用Fostec 线光源照射软管的黑色表面

工作距离

镜头到工件的距离 ≈ 460mm

视野范围 ≈ 140mm X 105mm

像素尺寸≈ 0.21875 mm

相机2, 上半部分:

相机:

JAI CV-A11

镜头:

标准Tamron 25mm 镜头 无连接环

光源

Fostec 背光源, 距离工件≈ 40mm

工作距离:

镜头到工件的距离 ≈ 460mm

视野范围 ≈ 80mm x 60mm

像素尺寸≈ 0.125 mm
