1.电磁流量计原理：

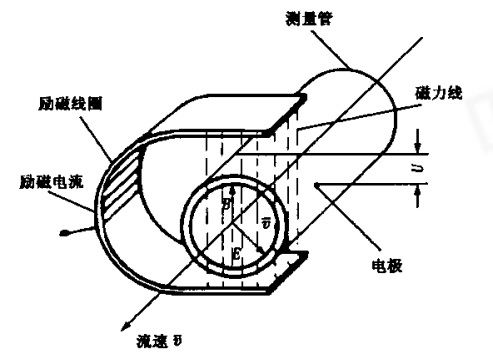

HPLDE电磁流量计基于法拉第电磁感应原理工作，图为电磁流量计基本工作原理图。当流过测量导管的导电流体以流速v作切割磁通密度为B的磁力线运动时，则在一对检测电极之间检测的感应电动势E所产生的电压U可用下式表示：
U=K*B*D* v
式中，U为两检测电极之间的信号电压V;
B磁通密度T，
D为测量导管内径m,
v为平均流速m/s
K为比例常数。
通过测量导管的瞬时体积流量Q（m3/h ）为：
Q=(π*D)/(4*K*B)*U
由于测量导管内径固定，励磁电流恒定时，磁通密度B也恒定不变，故U与Q成线性关系，因此体积流量正比于电极间的信号电压，测出此值并经过电路转换即可得出体积流量Q。
2．流量计特点：
电磁流量计是高精度流量测量仪表，通过内磁和外磁方式测量传感器管道内的导电流体的流速来计算流量，电磁流量计是无阻式的，无机械活动部件，测量中几乎无压力损失，操作简便，可靠性强，精度高。
3.流量计用途：

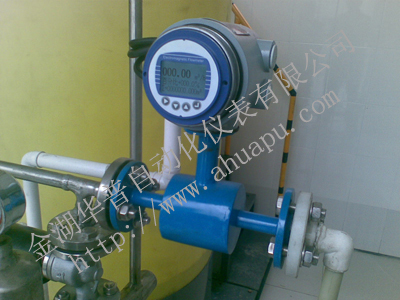

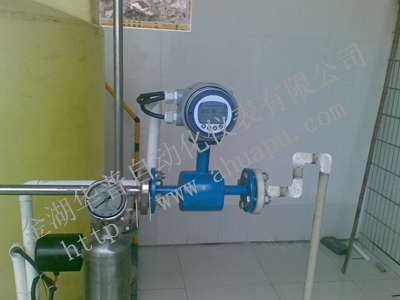

流量计用于水库高锰酸钾加药系统，净化城市供水，实现自动化控制，系统用80L/H的计量泵供流，由于管道铺设不善，流量计不满管，流量计流量总是在20L/H左右，泵的杨程开到最大，流量总是上不来,HPLDE电磁流量计图
对管道做了改进，确保流体在管道内充满，由于计量泵是脉冲型的，HPLDE电磁流量计流量在0.078~0.083m3/h波动
4 流量计安装
a、安装尺寸一定要计算准确，否则容易泄露或安装不上。
b、流体流向必须与传感器表面上的流向箭头保持一致。
c、流量计的电极轴线必须近似水平，否则影响测量精度。
d、传感器两边的法兰必须保持平行否则容易泄露。
e、为了避免在安装后形成旋涡流动，应保证工艺配管、密封件、流量计同轴连接不能错开。
f、安装流量计时，严禁在紧靠流量计法兰处电焊施工，以免烧伤流量计衬里。
g、对不同性质的工艺管道，应采用相应的接地方式
h、对于腐蚀性介质，最好应垂直安装，被测介质自下往上流动，这样可以避免固体颗粒在流量计管道中沉积,使衬里腐蚀均匀，延长使用寿命。
i、对于测量管口径大于200mm，为了方便，可采用伸缩头
j、信号远传，控制的要用信号屏蔽线！
|
