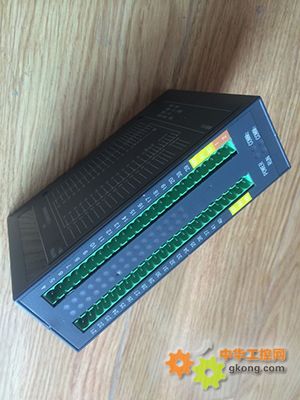

1.产品型号：ARTUHB30K32/16/08/2CYXM

  产品名称：开关量采集模块

2.产品概述：四遥单元是高性能配电智能化元件，应用于智能配电、工业自动化等领域。产品包括：遥控单元、遥信单元、遥脉单元和遥测单元。

符合标准：JB/T 10388-2002带总线通信功能的智能测控节点产品通用技术条件

GB/T 13729-2002远动终端设备

3.产品特点：

产品具有通道状态指示灯和通信状态指示灯。两路通信接口中，一路用于通用参数的设置及调试，另一路用于读取和设置“四遥”值。

可选择上位机或本地拨码开关两种方式进行设置产品的地址和波特率。

产品采用软硬件“看门狗”技术，防止死机现象。

4.使用条件

辅助电源：24VDC，允许18～36VDC  220VAC（DC）允许80～270VAC（DC），以实际接线图为准

功    耗：≤5W

工作环境：-5～55℃

相对湿度：5～95%，不凝露，无腐蚀性气体

存储温度：-25～70℃

海拔高度：≤2500m

防护等级：IP20

绝缘强度：2kV/1min，50Hz

安装类别：导轨安装

符合标准：

GB/T 17626.2  静电放电抗扰度试验  等级4

GB/T 17626.3  射频电磁场辐射抗扰度试验  等级3

GB/T 17626.4  电快速瞬变脉冲群抗扰度试验  等级4

GB/T 17626.5  冲击（浪涌）抗扰度试验  等级3

GB/T 17626.6  射频场感应的传导骚扰抗扰度试验  等级3

GB/T 17626.12  振荡波抗扰度试验  等级3

5.产品规格

5.1概  述

　　ARTUHB-30K32遥信单元是专为智能配电、工业自动化等领域开发的32路开关量采集单元，用于采集开关量信号并转换为数字信号经由通讯实现和上位机监控系统的数据交换。

5.2技术参数：

输入回路：32

输入方式：有源湿接点或无源干接点

总线方式：半双工 两路RS485（Modbus RTU）输出，建议采用三芯屏蔽线

总线容量：≤32

开关量事件分辨率：多接点相继变位的区分能力，任两个接点变位时间间隔大于

1毫秒时，单元的区分能力（小于2ms）并在SOE中体现出来

遥信扫查速度：32个通道扫描一周所需时间1ms

遥信去抖时间：32个通道采用统一的去抖时间

事件顺序记录（SOE）容量：2000组

6.外形尺寸与单元安装

外形尺寸（长×宽×高）：160 × 50 ×110mm （见附录）

安装：标准卡轨TS3

7.接线示意图：

8.产品外形尺寸图：

9.通讯协议说明请联系我公司索取
