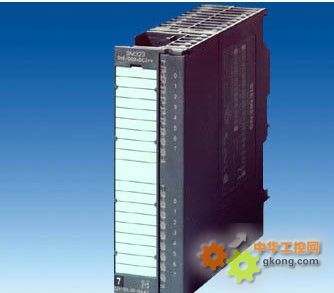

数字量输入模板用来实现PLC与数字量过程信号的连接。使用于连接标准开关和两线制接近开关 (BERO)。

	6ES7 321-1BH02-0AA0	6ES7 321-1BH50-0AA0	6ES7 321-1BL00-0AA0	6ES7 321-1BP00-0AA0	6ES7 321-1BH10-0AA0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V	24 V	24 V	24 V
电流消耗
从背板总线DC 5 V ，最大	10 mA	10 mA	15 mA	100 mA	110 mA
电流消耗/功耗
功耗，典型值	3.5 W	3.5 W	6.5 W	7 W	3.8 W
连接点
所需的前连接器	20 针	20 针	40 针	电缆:6ES7 392-4Bxx0-0AA0 端子排：6ES7 392-1xN00-0AA0	20 针
等时模式
等时模式	x	x	x	x	√
数字量输入
数字量输入点数	16	16	32	64	16
同时可控制输入点数
水平安装
最高40 °C时，最大			32	64
最高60°C时，最大	16	16	16	32	16
垂直安装
最高40 °C时，最大	16	16	32	32	16
输入特性曲线符合 IEC 1131, Typ 1	√	√	√	√	√
输入电压
额定值(DC)	24 V	24 V	24 V	24 V	24 V
“0”信号	-30 至 +5 V	-5 至 +30 V	-30 至 +5 V	-30 至 +5 V	-30 至 +5 V
“1”信号	13 至 30 V	-13 至 -30 V	13 至 30 V	13 至 30 V	13 至 30 V
输入电流
“1”信号，典型值	7 mA	7 mA	7 mA	4.2 mA；典型值	7 mA
输入延时（在输入额定电压时）
标准输入
可编程				x
从 "0" 到 "1",最小	1.2 ms	1.2 ms	1.2 ms	1.2 ms	25 µs
从 "0" 到 "1",最大	4.8 ms	4.8 ms	4.8 ms	4.8 ms	75 µs
电缆长度
电缆长度(屏蔽)，最长	1 000 m	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽电缆长度，最长	600 m	600 m	600 m	600 m	600 m
编码器
可连接的编码器
2线制BERO	√	√	√	x	√
允许静态电流（2线制BERO），最大	1.5 mA	1.5 mA	1.5 mA		1.5 mA
中断/诊断/状态信息
报警
报警	x	x	x	x	x
诊断报警				x
过程报警				x
诊断
自诊断功能	x	x	x	x	x
诊断指示灯
数字量输入状态指示(绿色)	√	√	√	√	√
隔离
隔离测试电压	500 VDC	500 VDC	500 VDC	500 VDC	500 VDC
隔离
电隔离，数字量输入
通道之间	x	x	x	x	x
通道间每组点数	16	16	16	16	16
通道和背板总线之间	√，光电耦合	√，光电耦合	√，光电耦合	√	√，光电耦合
尺寸和重量
尺寸和重量
宽	40 mm	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm	112 mm	120 mm
重量
重量，约	200 g	200 g	260 g	230g；约	200 g

	6ES7 321-7BH01-0AB0	6ES7 321-1CH00-0AA0	6ES7 321-1CH20-0AA0	6ES7 321-1FH00-0AA0
电源电压
负载电压 L+
额定值(DC)	24 V	24 V	48 V
负载电压L1
额定值(AC)		24 V		230 V；120/230 V AC；所有负载电压必须具有相同相位。
电流消耗
从负载电压L+消耗(空载)，最大	90 mA
从背板总线DC 5 V ，最大	130 mA	100 mA	40 mA	29 mA
电流消耗/功耗
功耗，典型值	4 W	1.5 W；24 V 时；2,8 W，48 V 时	4.3 W	4.9 W
连接点
所需的前连接器	20 针	40 针	20 针	20 针
等时模式
等时模式	√	x	x	x
数字量输入
数字量输入点数	16	16	16	16
同时可控制输入点数
水平安装
最高50 °C时，最大			8
最高60°C时，最大	16	16	8; 6 - Ue 146 V	16
垂直安装
最高40 °C时，最大	16	16	8	16
输入特性曲线符合 IEC 1131, Typ 1		√	√	√
输入特性曲线符合 IEC 1131, Typ 2	√
输入电压
额定值(AC)		24 V; AC 24 或 48 V	<, /P>	230 V; 120 / 230 VAC
额定值(DC)	24 V	24 V; DC 24 或 48 V	48 V; 48 - 125 V DC
“0”信号	-30 至 +5 V	-5 至 +5 VAC	-146 至 +15 V DC	0 至 40 V
“1”信号	13 至 30 V	14 至 60 VAC	30 至 146 V DC	79 至 264 V
频率范围		0 至 63 Hz		47 至 63 Hz
输入电流
“1”信号，典型值	7 mA	2.7 mA	3.5 mA	6.5 mA; (120V, 60Hz), 16mA (230V, 50Hz)
输入延时（在输入额定电压时）
标准输入
可编程	√；0.1 / 0.5 / 3 / 15 /20 ms	x		x
从 "0" 到 "1",最小			0.1 ms
从 "0" 到 "1",最大		16 ms	3.5 ms	25 ms
电缆长度
电缆长度(屏蔽)，最长	1 000 m	1 000 m	1 000 m	1 000 m
非屏蔽电缆长度，最长	600 m	600 m	600 m	600 m
编码器
可连接的编码器
2线制BERO	√	√	√	√
允许静态电流（2线制BERO），最大	2 mA	1 mA	1 mA	2 mA
中断/诊断/状态信息
报警
报警	√	x	x	x
诊断报警	√；可设置参数	x	x	x
过程报警	√；可设置参数	x	x	x
诊断
自诊断功能	√；可设置参数	x	x	x
诊断指示灯
数字量输入状态指示(绿色)	√	√	√	√
隔离
隔离测试电压	500 VDC	1500 VAC	1500 V DC	4000 VDC
隔离
电隔离，数字量输入
通道之间	x	√	x	x
通道间每组点数	16	1	8	4
通道和背板总线之间	√，光电耦合	√，光电耦合	√，光电耦合	√，光电耦合
尺寸和重量
尺寸和重量
宽	40 mm	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm	120 mm
重量
重量，约	200 g	260 g	200 g	240 g

	6ES7 321-1EL00-0AA0	6ES7 321-1FF01-0AA0	6ES7 321-1FF10-0AA0
电源电压
负载电压L1
额定值(AC)	120 V	230 V ； 120/230 VAC	230 V；120/230 V AC；所有负载电压必须具有相同相位。
电流消耗
从背板总线DC 5 V ，最大	16 mA	29 mA	100 mA
电流消耗/功耗
功耗，典型值	4 W	4.9 W	4.9 W
连接点
所需的前连接器	40 针	20 针	40 针
等时模式
等时模式	x	x	x
数字量输入
数字量输入点数	32	8	8
同时可控制输入点数
水平安装
最高40 °C时，最大	32
最高60°C时，最大	24	8	8
垂直安装
最高40 °C时，最大	32	8	8
输入特性曲线符合 IEC 1131, Typ 1		√	√
输入特性曲线符合 IEC 1131, Typ 2	√
输入电压
额定值(AC)	120 V	230 V; 120 / 230 VAC	120 V; 120 / 230 VAC
“0”信号	0 至 20 V	0 至 40 V	0 至 40 V
“1”信号	74 至 132 V	79 至 264 V	79 至 264 V
频率范围	47 至 63 Hz	47 至 63 Hz	47 至 63 Hz
输入电流
“1”信号，典型值	21 mA	6.5 mA; (120 V); 11mA (230 V)	7.5 mA; (120 V); 17.3 mA (230 V)
输入延时（在输入额定电压时）
标准输入
可编程	x	x	x
从 "0" 到 "1",最大	15 ms	25 ms	25 ms
电缆长度
电缆长度(屏蔽)，最长	1 000 m	1 000 m	1 000 m
非屏蔽电缆长度，最长	600 m	600 m	600 m
编码器
可连接的编码器
2线制BERO	√	√	√
允许静态电流（2线制BERO），最大	4 mA	2 mA	2 mA
中断/诊断/状态信息
报警
报警	x	x	x
诊断报警	x	x	x
过程报警	x	x	x
诊断
自诊断功能	x	x	x
诊断指示灯
数字量输入状态指示(绿色)	√；每通道	√	√
隔离
隔离测试电压	2500 V DC	4000 VDC	1500 VAC
隔离
电隔离，数字量输入
通道之间	x	x	√
通道间每组点数	8	2	1
通道和背板总线之间	√，光电耦合	√，光电耦合	√，光电耦合
尺寸和重量
尺寸和重量
宽	40 mm	40 mm	40 mm
高	125 mm	125 mm	125 mm
深	120 mm	120 mm	120 mm
重量
重量，约	300 g	240 g	240 g
