产品名称: |
可编程控制器 FP-X
|
型 号: |
FP-X |
价 格: |
|
品 牌: |
松下(Panasonic) |
|
|
产品介绍: |
High Performance
高速演算
通过配备32位RISC处理器,实现了小型PLC的超高速运算处理。5000步 ※1的扫描时间不足2ms。高速PLC是设备高性能化中所不可或缺。
大容量的程序存储器
为充分适应通信、位置控制、模拟量控制等不断扩大的功能需求,建议适用32K步 ※2程序存储器的FP-X。即使将来进行设备改造,也因程序容量有充足余量而可放心适用。
独立的注释存储器
要在计算机上管理程序时,常常难以确定哪个是最终的程序,从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FP-X中配备了独立的注释存储器,所有注释均可与程序一起存储至PLC内,因此便于对程序进行管理,便于维护。
最大I/O点数
1台控制单元上最多可连接8台扩展单元。为此最大I/O点数可达300点。此外,如果使用扩展插件和扩展FP0适配器,最多可达382点。
※1 |
基本指令40%、数据传输、运算指令60% |
※2 |
C14为16K步 |
Line Up
控制单元 18品种
(14点、30点、60点)×(Ry、NPN、PNP)×(AC、DC)
扩展单元 11品种
(16点)×(Ry、NPN、PNP) (30点)×(Ry、NPN、PNP)×(AC、DC) (仅16点输入) (仅继电器14点输出)
|
Ry输出 |
NPN输出 |
PNP输出 |
AC |
DC |
AC |
DC |
AC |
DC |
控制单元 |
14点 |
● |
● |
● |
● |
● |
● |
30点 |
● |
● |
● |
● |
● |
● |
60点 |
● |
● |
● |
● |
● |
● |
扩展单元 |
14点 |
●
(无电源部) |
- |
- |
- |
- |
16点 |
●
(无电源部) |
●
(无电源部) |
●
(无电源部) |
30点 |
● |
● |
● |
● |
● |
● |
组合(I/O点数)97种
扩展插件 16种 ※3
输入/输出、脉冲I/O、模拟量I/O、通信(RS485、RS232C、Ethernet)、外部存储器
Network
最大3通道
通信插件(2通道型)和编程口合计为3通道。与丰富的通信功能组合后,可用于各种用途。
Ethernet
使用通信插件(Ethernet),通过LAN轻松收集检查数据、生产数据、出错信息。
Modbus-RTU
可简单地与对应全球通用的业界标准Modbus-RTU(二进制)的设备之间进行无程序通信。温控器及变频器等。
PLC链接
如果使用通信插件(RS485型),可在最多16台FP-X之间方便地共享位数据/字数据
计算机链接
可简单地与对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像检测装置、温控器、电力计等
通用串行通讯
根据对方设备的通信协议生成/发送相应的指令。此外,还可接收流动数据,与测量仪器、条形码读取器、RF-ID等连接。
Positioning
内置了4轴脉冲输出功能(晶体管输出型)
晶体管输出型产品将在C14中为3轴、在C30/C60中为4轴的脉冲输出功能内置于控制单元本体中。以往PLC中必须使用高级机种或位控专用单元,或使用2台以上多轴控制设备,但FP-X晶体管输出型产品基本上只使用1台单元设备,既可节省空间、又能降低成本。此外与继电器输出型产品相比,由于不再使用脉冲输出扩展插件,可以更多地使用通信及模拟量输入等其他功能,使用范围更大。
FP-X 控制单元
继电器输出
品名 |
电源 |
规格 |
订货产品号 |
I/O点数 |
程序容量 |
可调电位器 输入 |
USB端口 |
FP-X C14R 控制单元 |
100~240V AC |
24V DC输入8点、 2A继电器输出6点 |
16k |
2点 |
- |
AFPX-C14R |
FP-X C14RD 控制单元 |
24V DC |
24V DC输入8点、 2A继电器输出6点 |
16k |
2点 |
- |
AFPX-C14RD |
FP-X C30R 控制单元 |
100~240V AC |
24V DC输入16点、 2A继电器输出14点 |
32k |
2点 |
○ |
AFPX-C30R |
FP-X C30RD 控制单元 |
24V DC |
24V DC输入16点、 2A继电器输出14点 |
32k |
2点 |
○ |
AFPX-C30RD |
FP-X C40R 控制单元 |
100~240V AC |
24V DC输入24点、 2A继电器输出16点 |
32k |
2点 |
○ |
AFPX-C40R |
FP-X C60R 控制单元 |
100~240V AC |
24V DC输入32点、 2A继电器输出28点 |
32k |
4点 |
○ |
AFPX-C60R |
FP-X C60RD 控制单元 |
24V DC |
24V DC输入32点、 2A继电器输出28点 |
32k |
4点 |
○ |
AFPX-C60RD |
晶体管输出
品名 |
电源 |
规格 |
订货产品号 |
I/O点数 |
程序容量 |
可调电位 输入 |
USB端口 |
FP-X C14T 控制单元 |
100~240V AC |
24V DC输入8点、 0.5A/5~24V DC Tr.输出6点(NPN) |
16k |
2点 |
- |
AFPX-C14T |
FP-X C14TD 控制单元 |
24V DC |
24V DC输入8点、 0.5A/5~24V DC Tr.输出6点 (NPN) |
16k |
2点 |
- |
AFPX-C14TD |
FP-X C30T 控制单元 |
100~240V AC |
24V DC输入16点、 0.5A/5~24V DC Tr.输出14点(NPN) |
32k |
2点 |
○ |
AFPX-C30T |
FP-X C30TD 控制单元 |
24V DC |
24V DC输入16点、 0.5A/5~24V DC Tr.输出14点(NPN) |
32k |
2点 |
○ |
AFPX-C30TD |

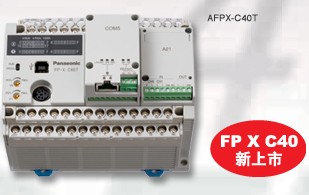

FP-X C40T 控制单元 |
100~240V AC |
24V AC输入24点、 0.5A/24V DC Tr.输出16点(NPN) |
32k |
2点 |
○ |
AFPX-C40T |
FP-X C60T 控制单元 |
100~240V AC |
24V DC输入32点、 0.5A/5~24V DC Tr.输出28点(NPN) |
32k |
4点 |
○ |
AFPX-C60T |
FP-X C60TD 控制单元 |
24V DC |
24V DC输入32点、 0.5A/5~24V DC Tr.输出28点(NPN) |
32k |
4点 |
○ |
AFPX-C60TD |
返回首页
FP-X 扩展单元
输入单元/输出单元
品名 |
电源 |
规格 |
订货产品号 |
FP-X E16X 扩展输入专用单元 |
- (从左侧单元电源供应) |
24V DC输入16点 ※1 |
AFPX-E16X |
FP-X 14YR 扩展输出专用单元 |
- (从左侧单元电源供应) |
2A继电器输出14点 ※1 |
AFPX-E14YR |
继电器输出
品名 |
电源 |
规格 |
订货产品号 |
FP-X E16R 扩展I/O单元 |
- (从左侧单元电源供应) |
24V DC输入8点、2A继电器输出8点 ※1 |
AFPX-E16R |
FP-X E30R 扩展I/O单元 |
100~240V AC |
24V DC输入16点、2A继电器输出14点※2 |
AFPX-E30R |
FP-X E30RD 扩展I/O单元 |
24V DC |
24V DC输入16点、2A继电器输出14点※2 |
AFPX-E30RD |
晶体管输出
品名 |
电源 |
规格 |
订货产品号 |
FP-X E16T 扩展I/O单元 |
- (从左侧单元电源供应) |
24V DC输入8点、0.5A/5~24V DC晶体管输出8点(NPN) ※1 |
AFPX-E16T |
FP-X E30TD 扩展I/O单元 |
24V DC |
224V DC输入16点、0.5A/5~24V DC晶体管输出14点(NPN) ※2 |
AFPX-E30TD |
FP-X E30T 扩展I/O单元 |
100~240V AC |
24V DC输入16点、0.5A/5~24V DC晶体管输出14点(NPN) ※2 |
AFPX-E30T |
扩展FP0适配器
品名 |
电源 |
规格 |
订货产品号 |
扩展FP0 适配器 |
24VDC |
接入适配器后,最多可将3台FP0扩展单元连接到FP-X上。附带扩展电缆8cm |
AFPX-EFP0 |
※ |
所有单元24V DC输入为双方向输入。 |
※1 |
无内置电源电路,不可连续连接2台。 附带扩展电缆8cm。 |
※2 |
含E16、EFP0最多可扩展8台。附带扩展电缆8cm。 |
返回首页
FP-X 扩展插件 ※
功能插件
品名 |
规格 |
订货产品号 |
FP-X 输入/输出插件 |
输入4点、 24V DC、双方向(漏/源) 输出3点、NPN晶体管 0.3A/24V DC |
AFPX-IN4T3 |
FP-X 输入插件 |
输入8点、 24V DC、双方向(漏/源) |
AFPX-IN8 |
FP-X 输出插件 |
输出8点、NPN晶体管 0.3A/24V DC |
AFPX-TR8 |
输出6点、PNP晶体管 0.5A/24V DC |
AFPX-TR6P |
FP-X 脉冲输出插件单元 |
高速计数器:单相2ch各80kHz 或 2相1ch 30kHz 脉冲输出:1轴 100kHz/ch (安装2台时,有规格限制) 控制单元(晶体管输出型)不可使用。 |
AFPX-PLS |
FP-X 模拟量输入插件 |
模拟量输入2点、0-10V or 0-20mA、12位、2ms/2ch(非绝缘) |
AFPX-AD2 |
FP-X 模拟量输出插件 |
模拟量输出2点、0-10V or 0-20mA、12为、2ms/2ch(绝缘) |
AFPX-DA2 |
FP-X 模拟量I/O插件 |
模拟量输入2点、0-5V、0-10V or 0-20mA、12位、2ms/2ch 模拟量输出1点、0-10V or 0-20mA、12位、1ms/1ch(绝缘) |
AFPX-A21 |
FP-X 热电偶插件 |
热电偶输入2点、 K/J、分辨率0.2℃、200ms/2ch(通道间绝缘) |
AFPX-TC2 |
FP-X 实时 带时钟 主存储器 |
主存储器:可同时保存全程序步、全部注释。FPWIN-Pro源文件可保存 日历时钟:年、月、日、時、分、秒、星期 (需要电池选件) |
AFPX-MRTC |
通信插件
品名 |
规格 |
订货产品号 |
FP-X COM1 通信插件 |
RS232C/1ch RS,CS控制有信号(非绝缘) |
AFPX-COM1 |
FP-X COM2 通信插件 |
RS232C/2ch(非绝缘) |
AFPX-COM2 |
FP-X COM3 通信插件 |
RS485或RS422切换型/1ch(绝缘) |
AFPX-COM3 |
FP-X COM4 通信插件 |
RS232C/1ch(非绝缘)+RS485/1ch(绝缘) |
AFPX-COM4 |
FP-X COM5 通信插件 |
Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非绝缘) |
AFPX-COM5 |
FP-X COM6 通信插件 |
RS485/2ch(绝缘) |
AFPX-COM6 |
返回首页
FP-X 选项、维修部件
品名 |
规格 |
订货产品号 |
FP-X 备份电池 |
对运算内存、日历时钟进行备份的电池。 |
AFPX-BATT |
FP-X 扩展电缆 |
扩展单元连接用电缆 8cm |
AFPX-EC08 |
扩展单元连接用电缆 30cm |
AFPX-EC30 |
扩展单元连接用电缆 80cm |
AFPX-EC80 |
FP-X 端子台 |
C30、C60、E30用端子台 21引脚、带盖(无印字)、4个装 |
AFPX-TAN1 |
FP-X 控制单元
- AFPX-C14**
-
- AFPX-C30**
-
- AFPX-C40**
-
- AFPX-C60**
-
|
品名 |
订货产品号 |
文件名 |
控制单元 |
AFPX-C**R |
afpx_c.dxf |
| |
返回首页
FP-X 扩展单元
- AFPX-E16X, E14YR, E16T, E16R
-
(请参照AFPX-C14**控制单元。)
- AFPX-E30**
-
(请参照AFPX-C30**控制单元。)
- AFPX-EFP0
-
|
品名 |
订货产品号 |
文件名 |
扩展单元 |
AFPX-E**R |
afpx_e.dxf |
| |
増設FP0适配器 |
AFPX-EFP0 |
afpx_efp0.dxf |
| |
返回首页
FP-X 扩展插件 ※
- FP-X 扩展插件(功能&通信插件)安装时尺寸
AFPX-IN8/AFPX-TR8/AFPX-PLS AFPX-AD2/AFPX-MRTC/AFPX-COM*
-
|
品名 |
订货产品号 |
文件名 |
功能插件 |
AFPX-IN8/AFPX-TR8/AFPX-PLS/AFPX-AD2/AFPX-MRTC |
afpx_appli.dxf |
| |
通信插件 |
AFPX-COM1/AFPX-COM2/AFPX-COM3/AFPX-COM4 |
afpx_com.dxf |
| |
AFPX-COM5 |
afpx_com5.dxf |
| |
|
