| 产品名称： |
松下FP0系列可编程控制器
|
| 型 号： |
FP0系列 |
| 价 格： |
0.00 |
| 品 牌： |
松下 |
| |
|
|
产品介绍： |
非常节省空间！不受安装场所限制的袖珍型控制器
特长
1.小型尺寸W25×H90×D60mm。（※）
在尺寸方面优于一般的小型PC机，可与机器组合控制为控制单元小型化作出贡献。
※32点的控制单元宽度为W30mm。
2.最大可以扩展到3个单元128点。
采用了无需扩展电缆的堆叠扩展方式。在扩展3单元的情况下宽度仅为105mm非常节省空间。
3.扫描时间约为1ms的高速运算。
500步的程序只需1ms就可处理完毕。处理速度可充分满足小型PLC的需求。
4.配合小型机身的端子形状。
继电器输出型采用了欧式端子台方式。
可在拆卸端子台后进行接线作业。对批量生产的装置，配备了Molex连接器型的端子。
晶体管输出型附带了散线连接器
5.程序容量为10K型的产品最新上市。
标准配备了日历挂时钟和RS232C端口。
使用2次电池对运算内存进行了备份。

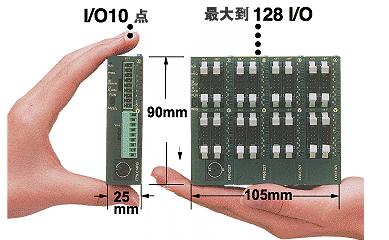

控制单元仅有25mm，甚至扩展到I/O 128点，宽度也只有105mm。
最多使用三个扩展单元。采用堆叠方式不需要任何电缆。
|
扩展单元可以直接连接到控制单元上。扩展单元可使用表面的扩展连接器和锁定单排触头即可形成层叠系统，而无须特殊扩展电缆，底板等等。 |
|
无论是端块还是连接器，仅仅移动终端部分即可简单布线。
|
|
终端块
终端块可以直接插入而无需转动或挤压（欧式由Phoenix公司制造）可处理从0.2的到1.25mm2的电线。
【兼容型号】
FP0-C10RS、C10CRS、C14RS、C14CRS、E8RS、E8YRS、E16RS |
|
|
连接器
批量生产时组合十分方便的连接器型（Molex公司制造）
可处理从0.2的到0.75mm2的电线。
【兼容型号】
FP0-C10RM、C10CRM、C14RM、C14CRM、E8RM、E16RM |
|
|
MIL连接器
单元连接器可用于16点和32点单元。由于松散布线和压触型设计布线即简单又无需绝缘。可以处理从0.2到0.3mm2的电线。
【兼容型号】
FP0-C16T、C16CT、C32T、C32CT、T32CT、E8X、E8YT、E16X、E16YT、E16T、E32T |
程序内存使用了EEPROM 此外，程序甚至在运行的过程中可被修改！
在RUN中具有重写程序的功能
当FPO正在运行时，例如FPO正在进行程序纠错和启动调试时，可以重写程序。
不需要备用电池
程序内存使用了EEP-ROM。程序和内部内容无需备用电池即可被存储，甚至对机器的编码程序进行编码也是安全的。
密码功能
密码功能仅为修改程序而设计。只有被授权的人才能修改程序，因此程序比以前更有安全保障。
执行每个基本指令只需0.9μs的高速运算。满足了高速响应的需要。
高速执行
每个基本指令执行速度为0.9μs。500步的程序只需1ms的扫描时间，这意味着FPO的运行速度在同类产品中是最快的。
脉冲捕捉的功能
中断输入功能
采用了2轴相互独立的位置控制方式，内置与PWM输出相对应的高速计数器。
脉冲输出功能（限于晶体管输出型）
装配了2通道，最大的为10kHz的脉冲输出。（2通道输出时为5kHz）各自可以独立进行控制，因此可以和2轴独立的位置控制用途相对应。配备了自动梯形控制，原点返回和JOG运行的专用指令，设定非常简单。
使用自动梯形控制指令后，位置控制变得如此简单！
高速计数的功能
对单相配备了4通道，2相则为2通道。在单相的情况下，4通道合计为10kHz；2相的情况下，2通道合计为2kHz。以此计数速度，可用于对变频器进行控制等。
PWM输出功能（限于晶体管输出型）
因为装载了PWM输出（脉宽调制输出）可以通过紧凑型的FPO进行简单的温度控制。
附带RS232C端口的控制单元的系列化。
（型号 C10CR,C14CR,C16CT,C32CT,T32CT,SL1）
通过使用RS232C端口可直接连接操作指示面板和计算机。另外，与条形码阅读器等RS232C装置的双向数据交换也很简单。
| ※ |
在端口部分，通过3端子S.R.G进行连接。可以通过编程口连接操作指示面板。 |
| ※ |
在继电器型，晶体管输出型的控制单元上都配置了带RS232的端口。 |
模拟量单元的组成也很丰富
|
在小型的机身上，有模拟量输入2ch，模拟输出1ch的模拟量I/0单元，模拟量输入8ch的A/D转换单元，模拟量输出的4ch的D/A转换单元，组成的转换单元。
另外，还具有小型高功能的特点，其分辨率达到1/4000（12bit)。主机的拨码开关与各种I/0范围相对应，非常便于使用。 |
|
可以与省配线系统S-LINK直接相连的FPO也已系列化
T型分支的S-LINK的省配线/省施工功能可以使控制面板的小型化得以实现。可对输入64点`输出64点的S-LINK I/0装置进行控制。另外，最多可扩展3个FPO扩展单元，从而实现高效的I/O配置。
FP Web-Server单元,可从Web浏览器对FPO的运行情况进行监控
通过使用FP Web-Server单元与FPO通过RS232C相连接,使用专用软件（FP Web Configurator Tool）进行设定后,可从计算机的Web浏览器对FPO的运行情况进行监控。
如果使用C-NET,多个FPO可作为数据收集终端使用。
如果利用本公司的网络C-NET,使用专用的适配器,多个FPO通过2线电缆可以进行多路传输线形式的连接。也可以作为使用计算机的分散控制及集中管理系统的网络终端使用。
PCWAY
为了从网络上的PLC收集数据,配备了Excel加载宏软件"PCWAY"。在Excel的工作表上可以简单地写入PLC的触点及数据寄存器的内容。发生异常情况时,也可以进行发信及查询状况。 |
|
FP0 控制单元
| 品名 |
内置内存
（程序容量） |
规格 |
订货
产品号 |
| I/O点数 |
电源
电压 |
输入
规格 |
输出
规格 |
FP0-C10
控制单元 |
EEP-ROM
（2.7K步） |
10点 |
输入6点
输出4点 |
DC24V |
DC24V
±公共端 |
继电器输出2A |
AFP02123
（终端块型） |
AFP02113
（连接器型） |
FP0-C10
控制单元
（带RS232C端口） |
EEP-ROM
（2.7K步） |
10点 |
输入4点
输出4点 |
DC24V |
DC24V
±公共端 |
继电器输出2A |
AFP02123C
（终端块型） |
AFP02113C
（连接器型） |
FP0-C14
控制单元 |
EEP-ROM
（2.7K步） |
14点 |
输入6点
输出6点 |
DC24V |
DC24V
±公共端 |
继电器输出2A |
AFP02223
（终端块型） |
AFP02213
（连接器型） |
FP0-C14
控制单元
（带RS232C端口） |
EEP-ROM
（2.7K步） |
14点 |
输入8点
输出6点 |
DC24V |
DC24V
±公共端 |
继电器输出2A |
AFP02223C
（终端块型） |
AFP02213C
（连接器型） |
FP0-C16
控制单元 |
EEP-ROM
（2.7K步） |
16点 |
输入8点
输出8点 |
DC24V |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP02343 |
FP0-C16
控制单元
（带RS232C端口） |
EEP-ROM
（2.7K步） |
16点 |
输入8点
输出8点 |
DC24V |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP02343C |
FP0-C32
控制单元 |
EEP-ROM
（5K步） |
32点 |
输入16点
输出16点 |
DC24V |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP02543 |
FP0-C32
控制单元
（带RS232C端口） |
EEP-ROM
（5K步） |
32点 |
输入16点
输出16点 |
DC24V |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP02543C |
FP0-T32
控制单元
（带RS232C端口
日历时钟功能・10K型） |
EEP-ROM
（10K步） |
32点 |
输入16点
输出16点 |
DC24V |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP02643C |
FP0-S-LINK
控制单元
（带RS232C端口） |
EEP-ROM
（5K步） |
128点
（S-LINK部分） |
输入64点
输出64点 |
DC24V |
― |
― |
AFP02700 |
FP0 扩展单元
| 品名 |
规则 |
订货产品号 |
| I/O点数 |
电源电压 |
输入规格 |
输出规格 |
FP0-E8
扩展单元 |
8点 |
输入8点 |
― |
DC24V
±公共端 |
― |
AFP03003 |
| 8点 |
输入4点
输出4点 |
DC24V |
DC24V
±公共端 |
继电器输出2A |
AFP03023
（终端块型） |
AFP03013
（连接器型） |
| 8点 |
输出8点 |
― |
― |
继电器输出2A |
AFP03020 |
| 8点 |
输出8点 |
― |
― |
晶体管输出
NPN 0.1A |
AFP03040 |
FP0-E16
扩展单元 |
16点 |
输入16点 |
― |
DC24V
±公共端 |
― |
AFP03303 |
| 16点 |
输入8点
输出8点 |
DC24V |
DC24V
±公共端 |
继电器输出2A |
AFP03323
（终端块型） |
AFP03313
（连接器型） |
| 16点 |
输入8点
输出8点 |
― |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP03343 |
| 16点 |
输出16点 |
― |
― |
晶体管输出
NPN 0.1A |
AFP03340 |
FP0-E32
扩展单元 |
32点 |
输入16点
输出16点 |
― |
DC24V
±公共端 |
晶体管输出
NPN 0.1A |
AFP03543 |
| ※1 |
控制单元及继电器输出型的扩展单元附带电源电缆（商品号AFP0581）。
（扩展单元的晶体管输出型不需要电源电缆） |
| ※2 |
继电器输出的端子台型单元附带2个Phoenxi公司制的端子台（9 PIN）。配线时需使用2.5mm宽的改锥。
请准备专用的端子台改锥（商品号AFP0806：与Phoneix公司的SZS0.4*2.5型号的产品相当）或相当产品。 |
| ※3 |
继电器输出的连接器型、带2个日本Molex公司制的连接器（Molex公司制的型号为51067-5000、9 PIN的产品）。
配线专用的Moles连接器用压接工具（商品号AFP0805：与Molex公司制的型号为57189－5000的产品相当）。 |
| ※4 |
晶体管输出型附带等同于使用个数的散线压接插座和触点。
配线需散线压接工具（商品号：AXY52000）。 |
关于PNP输出型的订货
在上表的控制单元、扩展单元栏中、以NPN输出型为代表进行了登载。
对PNP输出型的产品进行订货时、请将NPN输出型的商品号第7位的4换成5后进行订货。价格相同。
〈例〉C16控制单元时
NPN输出型的商品号为AFP02343→PNP输出型的商品号为AFP02353
FP0 智能单元
| 品名 |
规则 |
订货产品号 |
FP0模拟量
I/O单元 |
〈输入规格〉
通道数： 2通道
输入量程：
电压0～5V,-10～+10V（分辨率1/4000）
电流0～20mA（分辨率1/4000） |
AFP0480 |
〈输出规格〉
通道数： 1通道
输出量程：
电压-10～+10V（分辨率1/4000）
电流0～20mA（分辨率1/4000） |
FP0 A/D转换
单元 |
〈输入规格〉
通道数： 8通道
输入量程：
电压0～5V,-10～+10V,-100～100mV（分辨率1/4000）
电流0～20mA（分辨率1/4000） |
AFP0401 |
FP0 D/A转换
单元 |
〈输出规格〉
通道数： 4通道
输出量程：
（电压输出型）-10～+10V（分辨率1/4000）
（电流输出型）0～20mA（分辨率1/4000） |
AFP04121
（电压输出型） |
AFP04123
（电流输出型） |
FP0 热电偶
单元 |
K, J, T, R热电偶、分辨率0.1℃ 4ch型 |
AFP0420 |
| K, J, T, R热电偶、分辨率0.1℃ 8ch型 |
AFP0421 |
FP0 连接单元
| 品名 |
规格 |
电源规格 |
订货产品号 |
FP0 CC-Link
从站单元 |
是使FP0作为CC-Link的从站发挥作用的单元。 在FP0扩展总线的最右边只可连接1台。
※混合使用FP0热电偶单元的情况下，精度会有所改变。详细情况请参照目录或CC-Link单元手册。 |
24V DC |
AFP07943 |
FP0 I/O连接
单元 |
是使FP0作为MEWNET-F（远程I/O系统）的从站发挥作用的链接单元。 |
24V DC |
AFP0732 |
C-NET适配器
S2型（FP0一侧） |
是为了通过C-NET使用上位计算机和计算机链接功能而设置的RS485适配器。附带30cm长的FPO编程口电缆。不需要电源。 |
― |
AFP15402 |
C-NET适配器
（计算机一侧） |
是为了通过C-NET，从上位计算机使用与网络相连的PLC和计算机链接功能而设置的RS485适配器。 |
100-240V AC |
AFP8536 |
| 24V DC |
AFP8532 |
FP Web-Server
单元 |
是把FP系列与RS232C装置连接到Ethernet上的单元。具有Web功能和电子邮件功能。 |
― |
AFP0610 |
FP0 电源单元
| 品名 |
规格 |
订货产品号 |
FP0
电源单元 |
输入电压为AC100V～240V的通用输入。
输出容量为DC24V 0.7A |
AFP0634 |
| 项目 |
规格 |
电源・入输出
|
电源 |
24V DC |
| 输入 |
24V DC ±公共端 |
| 输出 |
晶体管输出（NPN）：0.1A 5-24V DC
晶体管输出（PNP）：0.1A 24V DC
继电器输出：2A 250V AC、2A 30V DC |
| 性能 |
控制
I/O点数 |
C10 |
10点 |
| C14 |
14点 |
| C16 |
16点 |
| C32/T32 |
32点 |
| SL1 |
S-Link部分最多128点 |
扩展时
I/O点数 |
C10 |
最多106点 |
| C14 |
最大110点 |
| C16 |
最多112点 |
| C32/T32 |
最多128点 |
| SL1 |
扩展部分最多96点 |
| 运算速度 |
基本指令：0.9μs～/步 |
| 运算内存 |
程序内存EEP-ROM |
| 程序容量 |
2.7k步（C10/C14/C16）、5k步（C32）、10k步（T32） |
| 指令 |
基本 |
83种 |
| 高级 |
145种 |
运算
内存 |
内部继电器 |
1008点 |
定时器/
计数器 |
144点 |
| 数据寄存器 |
1660字（C10/C14/C16）、6144字（C32/SL1）、 16384字（T32） |
| 特殊功能 |
脉冲捕捉输入 |
合計6点（不包括SL1） |
| 中断输入 |
| 模拟量输/入输出 |
FP0模拟单元的追加使用时
输入 最大24通道、输出 最大12通道 |
| 可调电位器输入 |
- |
| 高速计算器 |
单相：4点合计 最大10kHz（不包括SL1）
2相：2点合计 最大2kHz（不包括SL1） |
| 脉冲输出 |
1ch使用时 x 40Hz～10kHz
2ch使用时 x 40Hz～5kHz（C16/C32/T32） |
| 对应数据通信 |
RS232C、RS485（C-net适配器使用时） |
| 对应数据链接 |
CC-Link、S-Link、计算机链接、Modem |
| 其他功能 |
运行中改写程序, 固定时间扫描, 4位密码, 日历时钟（T32）、PID运算 |
FP0 控制单元
- Ｃ10/Ｃ14 控制单元（端子台・连接器）
AFP021**/AFP022**
-
|
| 品名 |
订货产品号 |
文件名 |
C10/C14 控制单元
(端子台・连接器) |
AFP021**/AFP022** |
| afp02213.dxf |
 | |
C10/C14 控制单元
(端子台・连接器) 带RS232C端口 |
AFP021**C/AFP022**C |
| afp02213c.dxf |
| |
| C16 控制单元(MIL连接器) |
AFP023** |
| afp02343.dxf |
| |
C16 控制单元(MIL连接器)
带RS232C端口 |
AFP023**C |
| afp02343c.dxf |
| |
| C32 控制单元(MIL连接器) |
AFP025** |
| afp02543.dxf |
| |
C32 控制单元(MIL连接器)
RS232C付 |
AFP025**C |
| afp02543c.dxf |
| |
C32 控制单元(MIL连接器)
带RS232C端口 10k型 |
AFP026**C |
| afp02643c.dxf |
| |
| S-LINK 控制单元 |
AFP02700 |
| afp02700.dxf |
| |
FP0 扩展单元/高功能单元
- E8/E16 扩展单元(端子台・连接器)
AFP03013/AFP03023/AFP03313
AFP03323
-
|
| 品名 |
订货产品号 |
文件名 |
| E8/E16 扩展单元(端子台・连接器) |
AFP03013/AFP03023/AFP03313
AFP3323 |
| afp03313.dxf |
| |
| E8 扩展单元(端子台・连接器) 输出8点 |
AFP3020 |
| afp03020.dxf |
| |
| E8 扩展单元(MIL连接器) 输入8点 |
AFP03003 |
| afp03003.dxf |
| |
| E8 扩展单元(MIL连接器) 输出8点 |
AFP03040 |
| afp03040.dxf |
| |
E16 扩展单元(MIL连接器)
输入8点/输出8点 |
AFP03343 |
| afp03343.dxf |
| |
| E16 扩展单元(MIL连接器) 输入16点 |
AFP03303 |
| afp03303.dxf |
| |
| E16 扩展单元(MIL连接器) 输出16点 |
AFP03340 |
| afp03340.dxf |
| |
E32 扩展单元(MIL连接器)
输入16点/输出16点 |
AFP03543 |
| afp03543.dxf |
| |
| 模拟量I/O单元 |
AFP0480 |
| afp0480.dxf |
| |
| A/D转换单元 |
AFP0401 |
| afp0401.dxf |
| |
| D/A转换单元 |
AFP0412* |
| afp04121.dxf |
| |
| 热电偶单元 4ch |
AFP0420 |
| afp0420.dxf |
| |
| 热电偶单元 8ch |
AFP0421 |
| afp0421.dxf |
| |
FP0 链接・通信单元
| 品名 |
订货产品号 |
文件名 |
| I/O链接单元 |
AFP0732 |
| afp0732.dxf |
| |
| CC-Link 从站单元 |
AFP07943 |
| afp07943.dxf |
| |
FP0 电源单元
| 品名 |
订货产品号 |
文件名 |
| 电源单元 |
AFP0634 |
| afp0634.dxf |
| |
控制软件
设置软件
软件下载
差分文件（软件语言为英语）
| 安装方法 |
大小 |
更新日期 |
Control FPWIN GR Ver.2.73 difference file
Programming tool software (Windows version) |
37,167KB (English)
38,373KB (Chinese)
38,275KB (Korean) |
February 1, 2008 |
Control FPWIN Pro Ver.5.24 difference file
Programming tool software conforming to IEC61131-3 (Windows version) |
12,388KB |
October 25, 2007 |
Control FPWIN Pro Ver.5.10 difference file
Programming tool software conforming to IEC61131-3 (Windows version) |
82,035KB |
October 13, 2005 |
PCWAY Ver.2.74 difference file
Add-in software for acquiring PLC data |
24,478KB |
June 1, 2007 |
PCWAY Ver.2.44 difference file
Add-in software for acquiring PLC data |
4,995KB |
April 23, 2004 |
Control CommX Ver.1.30 difference file
Communication OCX |
12,072KB |
October 27, 2005 |
| PCWAY/CommX Key unit Driver Ver.4.96 difference file |
4,954KB |
July 7, 2005 |
Visual Binder Ver.1.02 difference file
Document management tool software |
2,743KB |
December 2, 2005 |
MEWNET Manager difference file
Common module for software communication |
5.2MB |
February 22, 2008 |
体验版（软件语言为英语）
| 安转方法 |
大小 |
更新日期 |
Control FPWIN GR Ver2.73 trial version
Programming tool software (Windows version) |
20,345KB |
February 1, 2008 |
Control FPWIN Pro Ver.5.24 trial version
Programming tool software conforming to IEC61131-3 (Windows version) |
107,494KB |
October 25, 2007 |
PCWAY Ver.2.74 trial version
Add-in software for acquiring PLC data |
17,751KB |
January 1, 2007 |
Control CommX Ver.1.30 trial version
Communication OCX |
6,939KB |
October 27, 2005 |
Visual Binder Ver.1.02 trial version
Document management tool software |
2,743KB |
December 2, 2005 |
工具・软件（软件语言为英语）
配线工具
| 品名 |
订货产品号 |
 |
端子台用改锥
继电器输出型・端子台（Phonenix制）在接线时需要。 |
AFP0806
|
 |
Molex连接器用压接工具
连接器型继电器输出型在接线时需要。
|
AFP0805
（Moles公司
57189-5000）
|
 |
散线压接工具
晶体管输出型附属的连接器在接线时需要。 |
AXY52000
|
安装部件
| 品名 |
订货产品号 |
 |
FPO安装板 窄条30型
拧紧螺丝用的安装板。宽30mm型。 |
AFP0811
（含10个）
|
 |
FPO安装板 窄条型
拧紧螺丝用的安装板。窄条型。 |
AFP0803
（含10个）
|
 |
安装板
拧紧螺丝用的安装板。平面型。
|
AFP0804
（含10个）
|
输入输出电缆
| 品名 |
订货产品号 |
 |
继电器输出Molex型用
I/O电缆
一侧附带Molex插座的散线电缆（9芯） AWG20、0.5mm2、2条（蓝・白）1套
|
长度1m、
2条1套 |
AFP0551
|
长度3m、
2条1套 |
AFP0553
|
 |
晶体管输出型用
I/O电缆
一侧附带连接器的散线电缆（10芯）、AWG22、0.3mm2、 2条（蓝・白）1条 |
长度1m、
2条1套 |
AFP0521
|
长度3m、
2条1套 |
AFP0523
|
| ※1 |
对于FP0-C10RS/C10RM、C14RS/C14RM、E8RS/E8RM、E16RS/E16RM等型号、需要I/O电缆各1套（2本）。 |
| ※2 |
对于FP0-C16T/E16X、E16T/E16YT型号、需要I/O电缆各1套（2条）。 |
| ※3 |
对于FP0-C32T/E32T/、需要I/O电缆各2套（共4条）。 |
扁平电缆连接器
| 品名 |
订货产品号 |
在使用扁平电缆用的连接器、请通过下列商品号指定附带极性指定的连接器。
|
AXM110915
|
维修部件
| 品名 |
订货产品号 |
 |
端子台插座
附属继电器输出・端子台型。
维修部件。 |
AFP0802
（含2个）
|
 |
端子台插座
附属于继电器输出型的Molex连接器。
维修部件。 |
AFP0801
（含2个）
|
 |
散线压接连接器
附属于晶体管输出型。
维修部件。 |
AFP0807
（含2个）
|
 |
电源电缆
附属于控制单元及继电器输出型的
扩展单元。维修部件。长度1m。
用于运算内存・日历时钟的备份。
|
AFP0581
（含1个）
|
FP0 使用注意事项
关于组合等的限制事项
组合单元的限制事项
- 1.控制单元上对扩展单元和模拟I/O单元进行组合至多可扩展三个单元。
- 2.对控制单元的种类以及扩展单元的种类，链接顺序没有限制。
- 3.可混合使用继电器输出、晶体管输出型。
扩展方法
扩展时、在单元侧面扩展的连接器、因在锁定单排触头上使用了层叠系统而无需扩展电缆。
扩展时的控制I/O点数
控制
单元的种类 |
限于控制
单元的
I/O点数 |
以与控制单元相同的输出型
扩展时 |
以晶体管输出
单元的扩展 |
| C10 |
10点 |
最多58点 |
最多106点 |
| C14 |
14点 |
最多62点 |
最多110点 |
| C16 |
16点 |
最多112点 |
最多112点 |
C32
T32 |
32点 |
最多128点 |
最多128点 |
S-LINK控制单元的控制I/O点数
扩展时对S-LINK部分和扩展部分进行组合、最多可控制224点。
- S-LINK部分控制I/O点数：最多128点
- 扩展部分的控制I/O点数：最多96点
单元消耗电流一览
| 单元的种类 |
控制
单元部分
消耗电流 |
扩展单元部分
消耗电流 |
输入电路的
消耗电流 |
输出电路的
消耗电流 |
| 是指控制单元的电源连接器所消耗的电流。如果扩展了扩展单元、智能单元会增加下列的电流值。 |
是指扩展单元的电源连接器所消耗的电流。无记载的单元没有电源连接器。 |
是指各单元的输入电路部分所消耗的电流。此值表示、流入输入电路的电流值。n表示ON点数。 |
是指各单元的输出电路部分所消耗的电流。此值表示、流入输入电路的电流值。n表示ON点数。此值内不包含负载电流值。 |
FP0
控制
单元 |
FP0-C10 |
100mA以下 |
― |
25.8mA以下 |
― |
| FP0-C14 |
100mA以下 |
― |
34.4mA以下 |
― |
| FP0-C16 |
40mA以下 |
― |
34.4mA以下 |
28mA以下 |
FP0-C32
FP0-T32 |
60mA以下 |
― |
68.8mA以下 |
52mA以下 |
S-LINK
控制
单元 |
FP0-SL1 |
150mA以下 |
― |
― |
― |
FP0
扩展
单元 |
FP0-E8X |
10mA以下 |
― |
34.4mA以下 |
― |
| FP0-E8R |
15mA以下 |
50mA以下 |
17.2mA以下 |
― |
| FP0-E8YR |
10mA以下 |
100mA以下 |
― |
― |
| FP0-E8YT/P |
15mA以下 |
― |
― |
24mA以下 |
| FP0-E16X |
20mA以下 |
― |
68.8mA以下 |
― |
| FP0-E16R |
20mA以下 |
100mA以下 |
34.4mA以下 |
― |
| FP0-E16T/P |
25mA以下 |
― |
34.4mA以下 |
24mA以下 |
| FP0-E16YT/P |
25mA以下 |
― |
― |
48mA以下 |
| FP0-E32T/P |
40mA以下 |
― |
68.8mA以下 |
48mA以下 |
FP0
智能
单元 |
FP0-A21 |
20mA以下 |
100mA以下 |
― |
― |
| FP0-A80 |
20mA以下 |
60mA以下 |
― |
― |
| FP0-A04V |
20mA以下 |
100mA以下 |
― |
― |
| FP0-A04I |
20mA以下 |
130mA以下 |
― |
― |
FP0-TC4
FP0-TC8 |
25mA以下 |
― |
― |
― |
| FP0-IOL |
30mA以下 |
40mA以下 |
― |
― |
| FP0-CCLS |
40mA以下 |
40mA以下 |
― |
― | |
| 关 键 词： |
松下 可编程控制器 FP0系列 |
|
|
