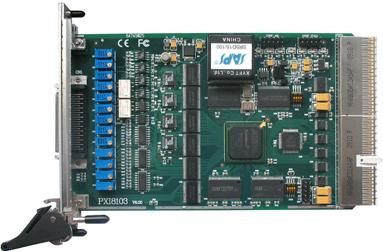

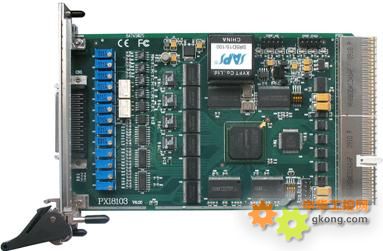

1MS/s 12位 4路可同步 任意波形发生器；带DIO功能（DA带缓存)

※12位 DA精度，1MS/s模拟量输出频率
※4路模拟量输出，任意波形发生
※DA缓存：每路带256K字RAM 存储器
※每路可指定RAM做任意循环输出的数据
※程控量程：±5V、±2.5V、0～10V、0～5V
※数字量输入输出各4路



产品应用
本卡是一种基于PXI标准的同步采集功能卡，可直接插在PXI机箱插槽中，用于测试、测量和控制应用，构成产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
◆ 电子产品质量检测
◆ 信号采集
◆ 过程控制
◆ 伺服控制
DA任意波形输出功能
◆ 转换器类型：AD7945（4芯片）
◆ 输出量程(OutputRange)：0～5V（默认）、0～10V、±2.5V、±5V
◆ 转换精度：12位
◆ 输出点速率(Frequency)：1MHz（1uS/点），软件可调。可调范围： 0.01Hz～1MHz
分频公式：采样频率 = 主频 / 分频数，其中主频 = 40MHz，32位分频，分频数的取值范围：最低为40，最高为232
◆ 模拟信号带宽：0 ~ 50KHz
◆ 通道数：4路
◆ 触发源(TriggerSource)：软件内触发，硬件模拟外触发（ATR）、硬件数字外触发（DTR）
◆ 触发模式(TriggerMode)：单次、连续、单步和紧急触发（此功能详见软件说明书中触发功能部分）
◆ 触发方向(TriggerDir)：负向触发、正向触发、正负向触发
◆ 触发电平：软件可设置，触发电平256级软件可调(0～10V)
◆ 时钟源(ClockSource)：内时钟和外时钟源软件可选
◆ 存诸器深度：每路256K字（点）RAM存储器
◆ 工作标志：DA转换标志、触发标志、当前段号、当前段内地址、当前段循环次数、当前总循环次数
◆ 数据传输方式：程序方式
◆ 工作温度范围：-40℃ ～ +85℃
◆ 存储温度范围：-40℃ ～ +120℃
DI/DO数字量输入/输出功能
◆ 输入通道数：4路
◆ 输出通道数：4路
◆ 电气标准：TTL兼容
◆ 输入电压指标：高电平最低为2V，低电平最高为0.8V
◆ 输出电压指标：高电平最低为3.7V，低电平最高为0.55V
