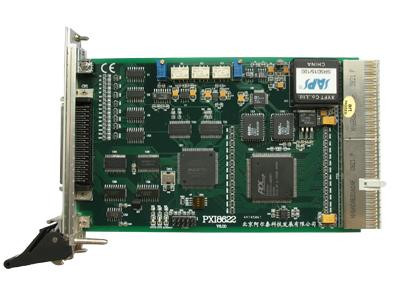

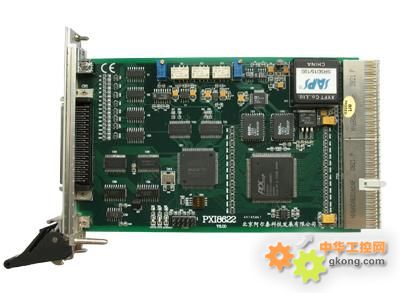

250KS/s 16位 32路 模拟量输入；带DIO、计数器功能

250KS/s 16位 32路 模拟量输入；带DIO、计数器功能

※16位AD精度，250KS/s采样频率

※单端32路/差分16路模拟量输入

※AD缓存：8K字FIFO存储器

※AD量程：±10V、±5V、±2.5V、0～10V、0～5V

※程控增益：1、2、5、10或1、2、4、8或1、10、100、1000倍

※AD触发方式：多种数字量触发方式

※数字量输入、输出各14路

※全卡实现无跳线操作



产品应用
本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
◆ 电子产品质量检测
◆ 信号采集
◆ 过程控制
◆ 伺服控制
AD模拟量输入功能
◆ 转换器类型：AD7663（默认为AD7663，也可使用AD7665）
◆ 输入量程(InputRange)：±10V、±5V、±2.5V、0～10V、0～5V
◆ 转换精度：16位(Bit)
◆ 采样速率(Frequency)：1Hz～250KHz（使用AD7665时，为1Hz～500KHz）
说明：各通道实际采样速率 = 采样速率 / 采样通道数
分频公式：采样频率 = 主频 / 分频数，其中主频 = 40MHz，32位分频，分频数的取值范围：最低为160，最高为40000000
◆ 模拟输入通道总数：32路单端，16路双端
◆ 采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)来实现的
说明：采样通道数 = LastChannel – FirstChannel + 1
◆ 通道切换方式：首末通道顺序切换
◆ 数据读取方式：非空(Npt)和半满(Half)查询方式、DMA方式
◆ 存储器深度： 8K字（点）FIFO存储器
◆ 存储器标志：非空（Npt）、半满(Half)、溢出(Overflow)
◆ 异步与同步(ADMode)：可实现连续（异步）与分组(伪同步)采集
◆ 组间间隔(GroupInterval)：软件可设置，最小为采样周期(1/Frequency)，最大为419430us
◆ 组循环次数(LoopsOfGroup)：软件可设置，最小为1次，最大为255次
◆ 时钟源选项(ClockSource)：板内时钟和板外时钟软件可选
◆ 板内时钟输出频率：当前AD实际采样频率
◆ 触发模式(TriggerMode)：软件内部触发和硬件后触发（简称外触发）
◆ 触发类型(TriggerType)：数字边沿触发和脉冲电平触发
◆ 触发方向(TriggerDir)：负向、正向、正负向触发
◆ 触发源（TriggerSource）：DTR(数字触发信号)
◆ 触发源DTR输入范围：标准TTL电平
◆ AD转换时间：<10us
◆ 程控放大器类型：默认为AD8251，兼容AD8250、AD8253
◆ 程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)
◆ 模拟输入阻抗：10MΩ
◆ 放大器建立时间：785nS(0.001%)(max)
◆ 非线性误差：±3LSB(最大)
◆ 系统测量精度：0.01%
◆ 工作温度范围：－40 ℃～ +85℃
◆ 存储温度范围：－40℃ ～ +120℃
DI数字量输入功能
◆ 通道数：14路
◆ 电气标准：TTL兼容
◆ 高电平的最低电压：2V
◆ 低电平的最高电压：0.8V
DO数字量输出功能
◆ 通道数：14路
◆ 电气标准：CMOS兼容
◆ 高电平的最低电压：4.45V
◆ 低电平的最高电压：0.5V
其他指标
◆ 板载时钟振荡：40MHz
