250KS/s 16位 32路 光隔离 模拟量输入

※输入量程：±10V、±5V、±2.5V、0～10V、0～5V
※转换精度：16位(Bit)
※采样速率：最高采样速率为250KHz
※模拟量输入方式：单端32路/双端16路
※存诸器深度： 8K字FIFO存储器
※存储器标志：非空、半满、满（溢出）
※光电隔离型模拟量输入
※隔离电压: 2500Vrms（Min）



产品应用

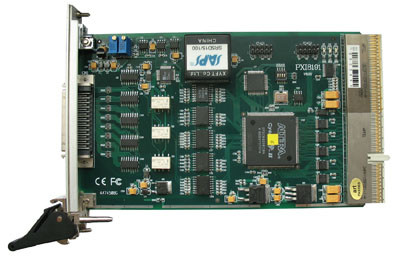

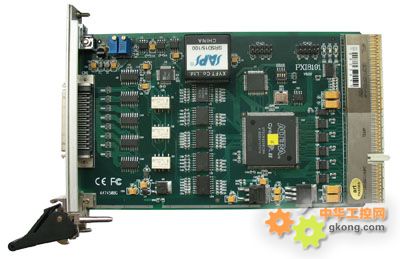

本卡是一种基于PXI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PXI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
◆ 电子产品质量检测
◆ 信号采集
◆ 过程控制
◆ 伺服控制
AD模拟量输入功能
◆ 转换器类型：AD7663（默认为AD7663，也可使用AD7665）
◆ 输入量程：±10V、±5V、±2.5V、0～10V、0～5V
? 转换精度：16位(Bit)
◆ 采样速率(Frequency)：最高速率为250KHz（使用AD7665时，最高速率为500KHz）
注释：各通道实际采样速率 = 总采样速率(Frequency)/采样通道数
◆ 物理通道数：32通道(单端SE), 16通道(双端DI)
◆ 模拟量输入方式：单端模拟输入和双端模拟输入
◆ 采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)实现的
说明：采样通道数 = LastChannel – FirstChannel + 1
◆ 通道切换方式：首末通道顺序切换
◆ 模拟输入隔离电压: 2500Vrms（1min）
◆ 数据读取方式：软件查询非空和半满方式
◆ 存诸器深度： 8K字（点）FIFO存储器
◆ 存储器标志：非空、半满、满（溢出）
◆ 异步与同步(ADMode)：可实现连续（异步）与分组(伪同步)采集
◆ 组间间隔(GroupInterval)：软件可设置，最小为采样周期(1/Frequency)，最大为419400uS
◆ 时钟源(ClockSource)：板内时钟和板外时钟软件可选
◆ 触发模式(TriggerMode)：软件内部触发和硬件后触发（简称外触发）
◆ 触发类型(TriggerType)：数字边沿触发和脉冲电平触发
◆ 触发方向(TriggerDir)：负向、正向、正负向触发
◆ 数字量触发源（DTR）输入范围：标准TTL电平
◆ 程控放大器类型：默认为AD8251，兼容AD8250、AD8253
◆ 程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)
◆ 模拟输入阻抗：10MΩ
◆ 放大器建立时间：785nS(0.001%)(max)

◆ 非线性误差：±3LSB(最大)
◆ 系统测量精度：0.01%
◆ 工作温度范围：-40℃ to +85℃
◆ 存储温度范围：-40℃ ～ +120℃
