产品应用

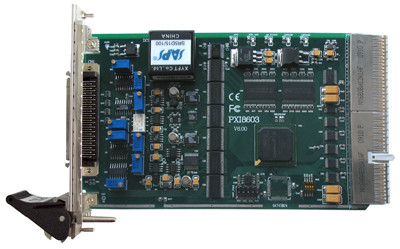

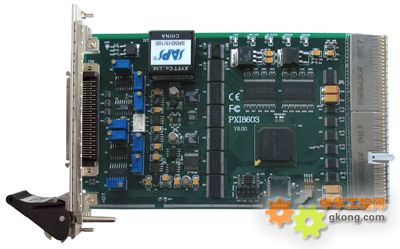

本卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为：
◆ 电子产品质量检测
◆ 信号采集
◆ 过程控制
◆ 伺服控制
AD模拟量输入功能
◆ 转换器类型：AD7322
◆ 输入量程(InputRange)：±10V、±5V(默认)、±2.5V、0～10V
◆ 转换精度：12位(Bit)
◆ 采样速率(Frequency)：1Hz～100KHz
说明：各通道实际采样速率 = 采样速率 / 采样通道数
分频公式：采样频率 = 主频 / 分频数，其中主频 = 20MHz，32位分频，分频数的取值范围：最低为200，最高为20000000
◆ 模拟输入通道总数：16路单端，8路双端
◆ 采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)来实现的
说明：采样通道数 = LastChannel – FirstChannel + 1
◆ 通道切换方式：首末通道顺序切换
◆ 数据读取方式：非空和半满查询方式、DMA方式
◆ 存储器深度： 1K字（点）FIFO存储器
◆ 存储器标志：满、非空、半满
◆ 异步与同步(ADMode)：可实现连续（异步）与分组(伪同步)采集
◆ 组间间隔(GroupInterval)：软件可设置，最小为采样周期(1/Frequency)，最大为419430us
◆ 组循环次数(LoopsOfGroup)：软件可设置，最小为1次，最大为255次
◆ 时钟源选项(ClockSource)：板内时钟和板外时钟软件可选
◆ 板内时钟输出频率：当前AD实际采样频率
◆ 触发模式(TriggerMode)：软件内部触发和硬件后触发（简称外触发）
◆ 触发类型(TriggerType)：数字边沿触发和脉冲电平触发
◆ 触发方向(TriggerDir)：负向、正向、正负向触发
◆ 触发源（TriggerSource）：ATR(模拟触发信号)和DTR(数字触发信号)
◆ 触发源ATR输入范围：0～10V
◆ 触发源DTR输入范围：标准TTL电平

◆ 触发电平：±10V
◆ AD转换时间：800Ns(max)
◆ 程控放大器类型：默认为AD8251，兼容AD8250、AD8253
◆ 程控增益：1、2、4、8倍(AD8251)或1、2、5、10倍(AD8250)或1、10、100、1000倍(AD8253)
◆ 模拟输入阻抗：10MΩ
◆ 放大器建立时间：785nS(0.001%)(max)
◆ 非线性误差：±2LSB(最大)
◆ 系统测量精度：0.1%
◆ 工作温度范围： 0 ℃～ +70℃
◆ 存储温度范围：-40℃ ～ +120℃

DA模拟量输出功能
◆ 转换器类型：AD7945
◆ 输出量程(OutputRange)：0～5V、0～10V、±5V(默认)、±10V
◆ 转换精度：12位(Bit)
◆ 建立时间：600nS(to0.01%)
◆ 输出点速率(Frequency)： 1MHz（1uS/点），软件可调。可调范围： 0.01Hz～1MHz
分频公式：采样频率 = 主频 / 分频数，其中主频 = 40MHz，32位分频，分频数的取值范围：最低为40，最高为232
◆ 通道数：2路
◆ 输出阻抗：50Ω或75Ω（根据通道的跳线设置，详见《跳线器》部分）
◆ 触发源(TriggerSource)：软件内触发，硬件模拟外触发（ATR）、硬件数字外触发（DTR）
◆ 触发模式(TriggerMode)：单次、连续、单步和紧急触发（此功能详见软件说明书中触发功能部分）
◆ 触发方向(TriggerDir)：负向触发、正向触发、正负向触发
◆ 触发电平：软件可设置，触发电平256级软件可调(±10V)
◆ 时钟源(ClockSource)：内时钟和外时钟源软件可选
◆ 存诸器深度：每路256K字（点）RAM存储器
◆ 非线性误差：±1LSB(最大)
◆ 输出误差(满量程)：±1LSB
◆ 工作温度范围：-40 ℃～ +85℃
◆ 存储温度范围：-40℃ ～ +120℃

DI数字量输入功能
◆ 通道数：8路
◆ 电气标准：TTL兼容
◆ 高电平的最低电压：2V
◆ 低电平的最高电压：0.8V
DO数字量输出功能
◆ 通道数：8路
◆ 电气标准：TTL兼容
◆ 高电平的最低电压：3.8V
◆ 低电平的最高电压：0.44V

◆ 上电输出：低电平
