适用于； 配套浅层式过滤器 （砂石过滤器）

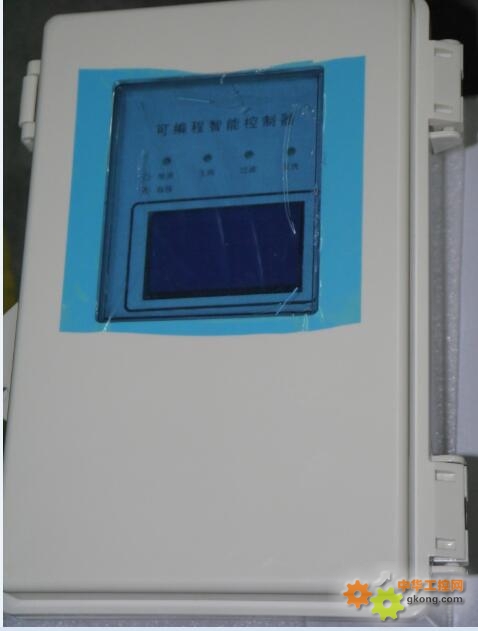

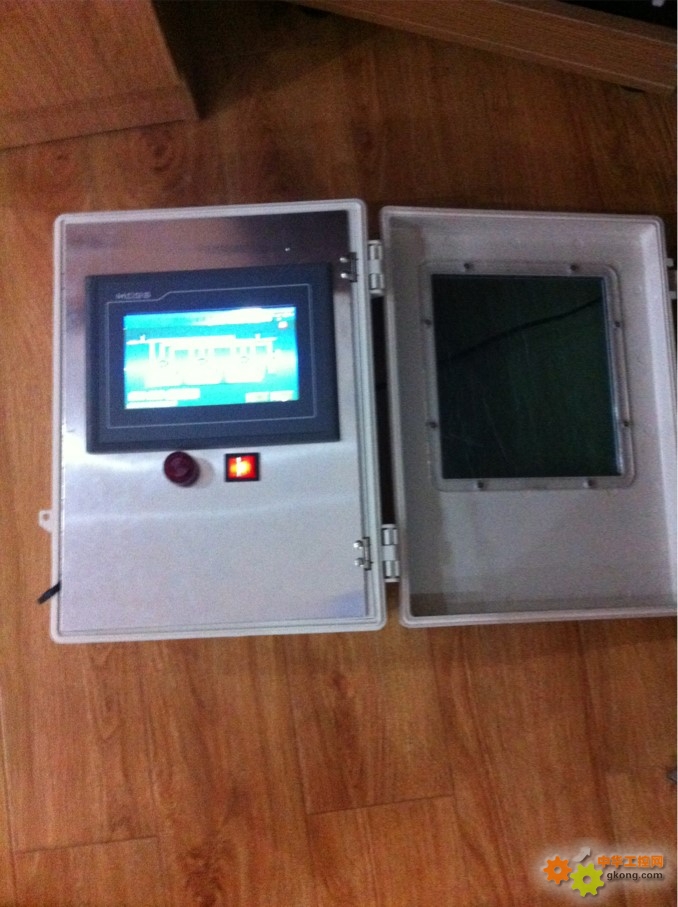

叠片式过滤器控制箱
自清洗式过滤器控制箱
8站以上推荐DL-PL16 详情请来电咨询
浅层式过滤控制器说明书

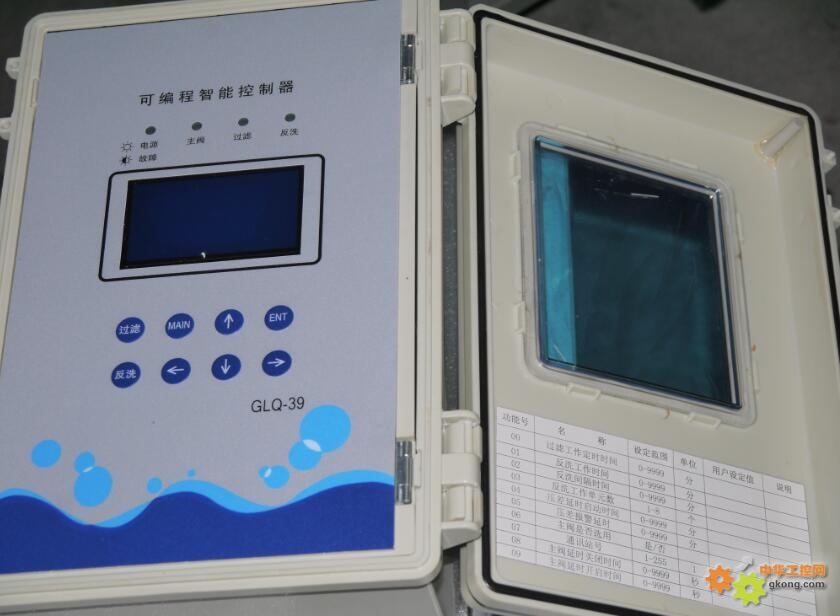

GLQ-39
本控制器是根据过滤器工艺的特点专门设计，采用中文液晶显示器，控制一台主阀（交流220伏电动阀）和可最多八路直流24V电磁阀(特殊电压请预先告知)。
1、外部输入（无源接点）信号
COM：公共端 X0:压差信号输入
2、输出控制:（1#-8#是直流24伏电磁阀，9#主阀是交流220伏电动阀）
1#阀/V-:1#电磁阀；2#阀/V-：2#电磁阀；3#阀/V-：3#电磁阀；4#阀/V-：4#电磁阀；
5#阀/V-:5#电磁阀；6#阀/V-: 6#电磁阀；7#阀/V-: 7#电磁阀；8#阀/V-: 8#电磁阀。
9#主阀控制： 开阀端、关阀端和公共端。
- 通讯:
A+/B-： RS485 MODBUS-RTU通讯
- 送外部无源开关信号：
COM1:公共端1；RUN: 过滤状态信号；REV：反冲洗状态信号 FA: 故障信号。
- 面板按键功能：
过滤键：按此键控制器进入过滤状态；
反洗键：按此键控制器进入反洗键（按已设置的程序运行）；
MAIN键：按此键进入和退出主菜单；
ENT键： 确认键（在选择参数后按此键保存参数）；
箭头键：左、右、上、下四个方向键，在设置程序中可以选择参数。
|
功能号
|
名 称
|
设定
范围
|
单位
|
用户
设定值
|
说 明
|
|
00
|
过滤工作定时时间
|
0-999
|
分
|
|
|
|
01
|
反洗工作时间
|
0-999
|
分
|
|
|
|
02
|
反洗间隔时间
|
0-999
|
秒
|
|
|
|
03
|
反洗工作单元数
|
1-8
|
个
|
|
|
|
04
|
压差延时启动时间
|
0-999
|
秒
|
|
|
|
05
|
压差报警延时
|
0-999
|
秒
|
|
|
|
06
|
主阀是否选用
|
是/否
|
|
|
选“是”则设功能08和09
|
|
07
|
通讯站号
|
>255
|
|
|
初始密码2000方可进入定时停机功能；与CD11相同（默认是10000），方可取消定时停机功能
|
|
08
|
主阀延时关闭时间
|
0-999
|
秒
|
|
|
|
09
|
主阀延时开启时间
|
0-999
|
秒
|
|
|
|
10
|
停机时间(ST)
|
0-9999
|
小时
|
|
设定0和10000都无定时停机功能
|
|
11
|
密码(PS)
|
>255
|
|
|
CD07与之相同方可取消定时停机功能
|
|
12
|
工作时间(WS)
|
0-9999
|
10分钟
|
|
|
说明：时间的行内最高位“1”表示时间单位是“秒”，“ 2”是“分”。
定时停机功能设定:
- 首先在CD07内设定“2000”
- 在CD10内设定不等于“0”和“10000”的小时数。
取消定时功能的设定：
- 只要在CD07内设定“10000”，就直接取消了定时停机功能。
