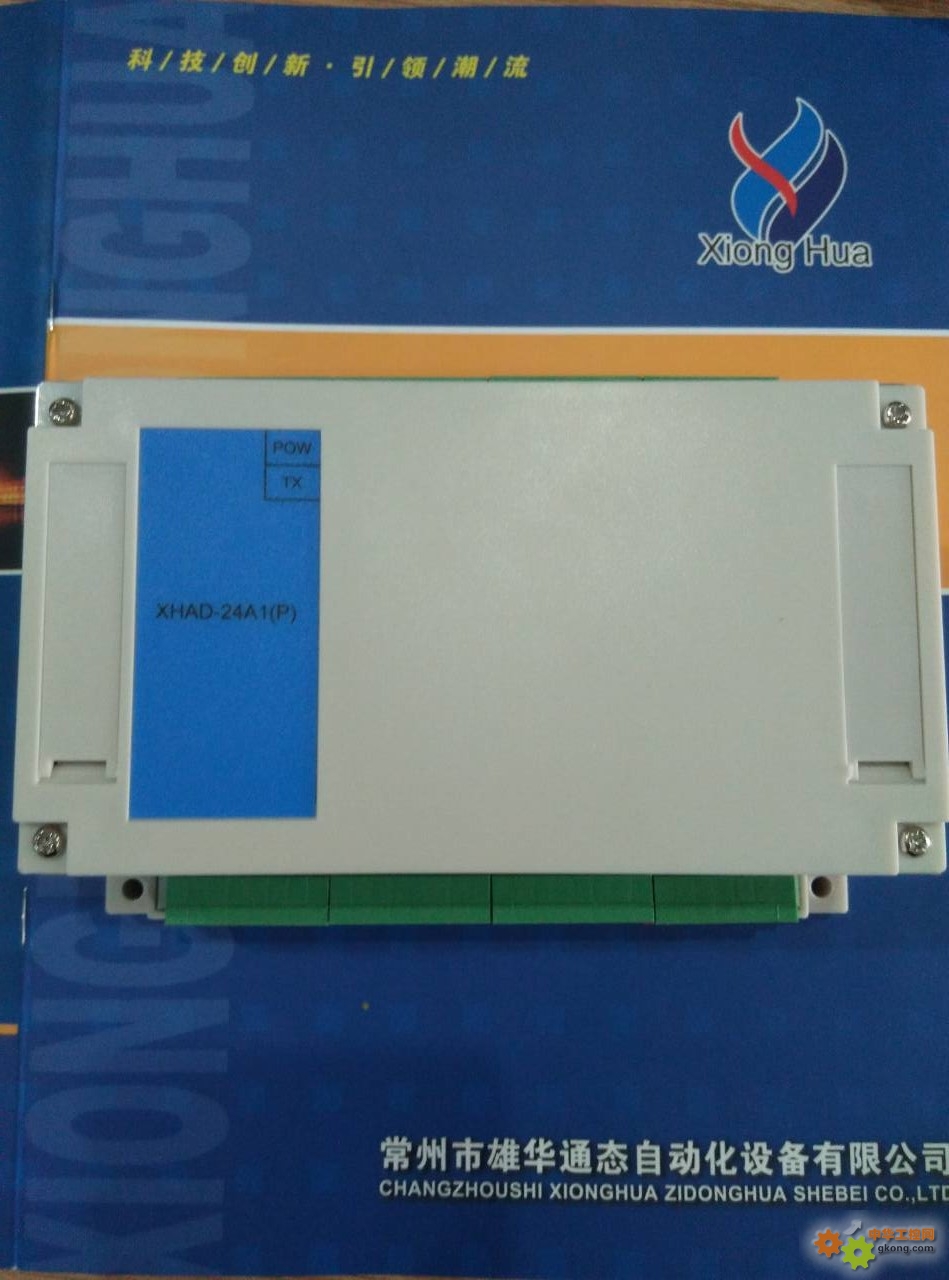

多路温度采集模块说明书
XHAD-24A1(P)
一、功能概述：
采用高性能单片监控芯片为核心，确保了产品测控的精确性、稳定性。是一款高精密度、高集成性的控制器。该产品可以同时配接多路传感器，可以同时对一个环境进行多重控制，或独立监测、控制多个环境的温度。产品分为16路、24路温度采集。可以分别数字显示16路（最多24路）环境测量的温度值。三线制PT100温度传感器采集方式，带RS485通讯接口，MODBUS-RTU通讯协议，拨码开关地址可设定不同地址，最多可以32台控制器组网。

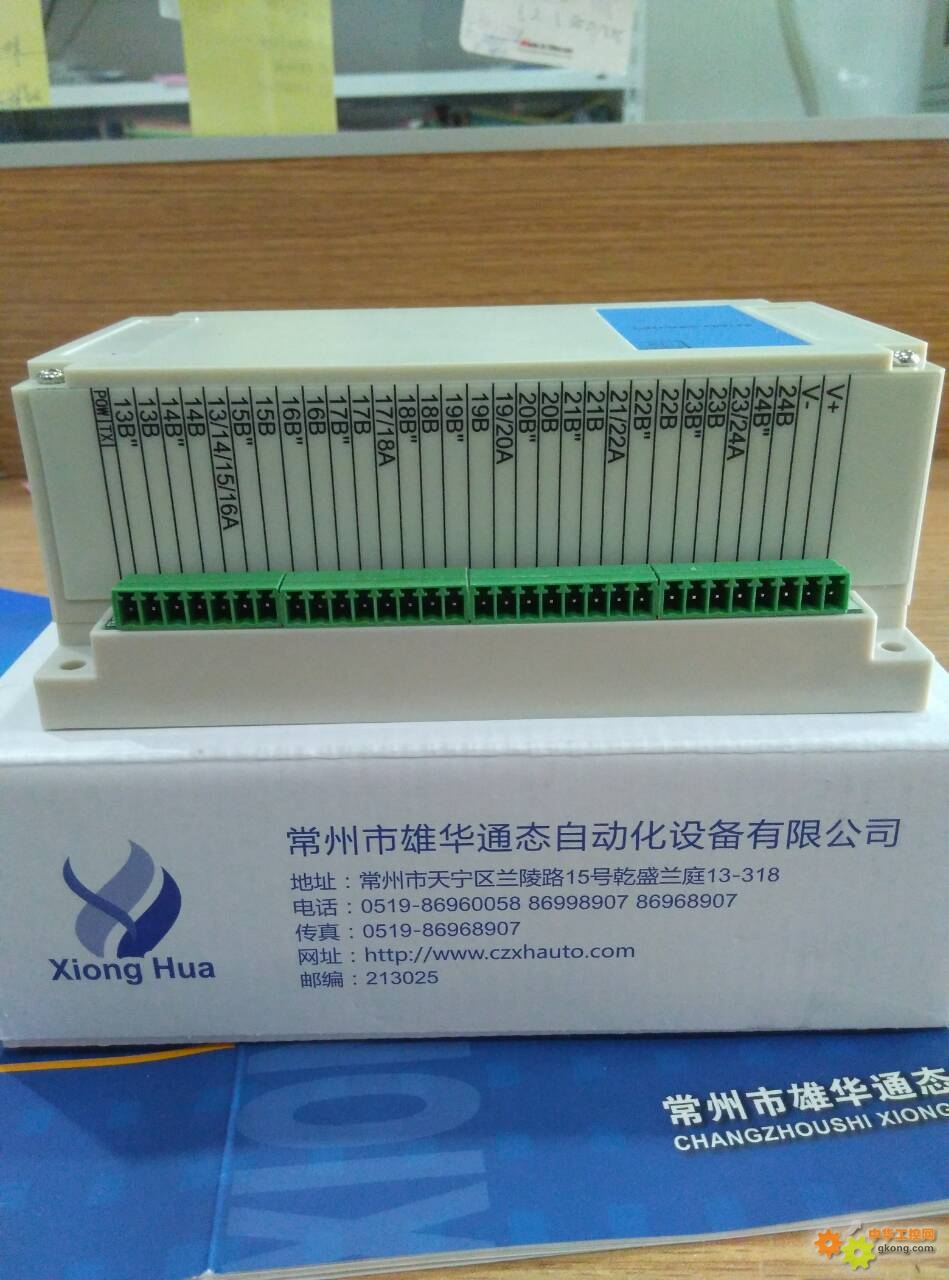

二、控制器接线示意图
三、电气参数
|
型号
|
XHAD-16A1(P)
|
XHAD-24A1(P)
|
|
采集温度回路数量
|
16路
|
24路
|
|
外形尺寸
|
长*宽*高/156*127**64（单位mm）
|
|
额定电压
|
DC24V/+-10%
|
|
测量温度范围
|
-99度到300度
|
|
传感器类型
|
PT100热电阻
|
|
通讯
|
通讯方式：RS485串口通讯/通讯波特率可调/数据位8/偶校验/停止位1
通讯协议：MODBUS-RTU ，最多可以32台同时组网，地址设置参见设置表
|
|
显示精度
|
0.1度
|
四、通讯地址表
|
参数名称
|
默认值
|
通讯地址
|
备注
|
|
通道1-12温度值
|
实际温度
|
D0-D11
|
单位：0.1度
|
|
通道12-24温度值
|
实际温度
|
D129-D140
|
|
保存参数
|
0
|
D300
|
写入0x5A5A保存参数
|
|
Modbus通讯速率
|
1
|
D301
|
0：4800
1：9600
2：14400
3：19200
4：38400
5：56000
6：57600
7：115200
|
|
通道1-24温度修正值
|
0
|
D302-D325
|
单位：0.1度
|
|
通道1-24温度修正系数
|
100%
|
D326-D349
|
范围：1% - 200%
|
