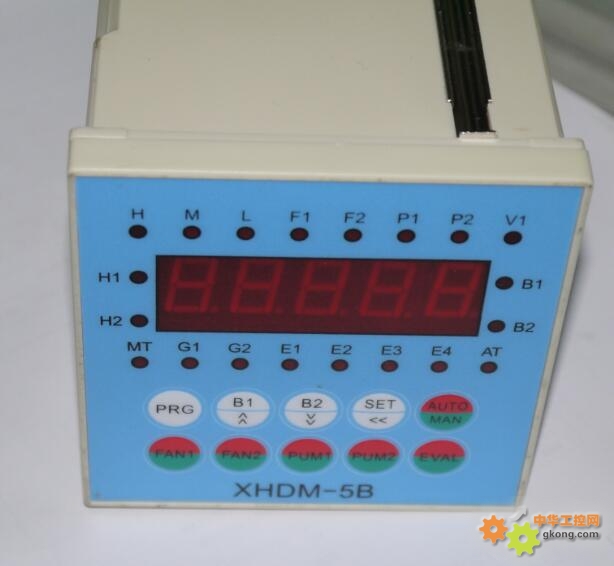

地埋式污水处理控制器
XHDM-5B
| 地埋式污水控制器 |
XHDM-5B |
控制2台风机、2台污水泵、1台污泥泵(排泥阀）2台回流泵 |
一、特点：
n 主要针对地埋式污水处理设备而设计。
n 使用单片机芯片为核心制造的控制器，体积小、显示直观、功能强、操作简单。
在现场无需专门的软件知识就可以直接修改参数，以适应现场的不同工作要求。能使
整个控制系统电路简化、元器件最少和可靠运行。
n 根据高、中、低液位传感器信号智能控制风机（一用一备）、污水泵（一用一备）、污泥泵
(或污泥阀 )和回流泵运行。
n 回流泵和污水泵可以选择是否联动。
n 污泥泵/阀和风机可以选择是否联动。
n 具有水泵自动除锈功能。
n 风机、水泵的轮流工作时间可调。
n 记忆保存时间长达10年。
二、功能：
1．自动功能：
n 根据水位自动判断中开低停或高开两台水泵，其中一台风机也随着水泵联动运行；水位降
至低水位下则水泵停机。
n 水泵会轮流启动,连续工作时有定时切换功能；水泵会轮流启动,连续工作时有定时切换功
能；运行中的水泵过载使热继电器动作时，控制器接收到信号会立即停止水泵运行且同时
报警、启动备用水泵开始运行。
n 风机会轮流启动,连续工作时有定时切换功能；如果监测到风机在一段时间内（根据工艺
要求，时间可设置）没有运行过，则能自动间隙运行风机；运行中的风机过载使热继电器
动作时，控制器接收到信号会立即停止风机运行且同时报警、启动备用风机开始运行。
n 需单独设置污泥泵/阀的时间控制功能，并且在该泵/阀动作时可选择是否与风机联动。
n 具有定时轮流启动水泵防锈功能，定时时间和工作时间可以单独设定。
n 回流泵（一用一备）会轮流启动,连续工作时有定时切换功能；运行中的泵过载使热继电
器动作时，控制器接收到信号会立即停止水泵运行且同时报警、启动备用泵开始运行。
2. 手动功能：污水泵、风机、污泥泵/阀和回流泵能各自独立启动和运行。
1. 操作键： [PUM1]键 手动启动和停止1#水泵键；
[PUM2]键 手动启动和停止2#水泵键；
[FAN1]键 手动启动和停止1#风机键；
[FAN2]键 手动启动和停止1#风机键；
[EVAL]键 污泥阀（或污泥泵）起停；
[PRG]键 功能设置键；
[AUTO/MAN]键 自动/手动切换键；
键 手动启动和停止1#回流泵，在设定参数时作移位键；
键 手动启动和停止2#回流泵，在设定参数时作移位键；
[SET]键 确认/移位键;
2. 显示灯：
[H] 高水位显示灯（亮--水位到达，不亮--水位没到）；
[M] 中水位显示灯（亮--水位到达，不亮--水位没到，闪烁有故障）；
[L] 低水位显示灯（亮--水位到达，不亮--水位没到，闪烁有故障）；
[F1] 风机故障显示； [F2] 风机故障显示；
[P1] 1#水泵故障显示； [P2] 2#水泵故障显示；
[H1] 1#回流泵故障显示； [H2] 2#回流泵故障显示；
[V1] 污泥泵/阀故障显示；
[MT]手动操作指示； [AT]自动操作指示；
[G1]1#风机运行指示； [G2]2#风机运行指示；
[E1]1#污水泵运行指示； [E2]2#污水泵运行指示；
[E3]污泥泵/阀运行指示； [E4]故障报警；
[B1]1#回流泵运行指示； [B2]2#回流泵运行指示。
