一、特点
·XHPS-20P是为给排水控制而专门设计的控制器，该控制器体积小、显示直观、功能强、操作简单。在现场无需专门的软件操作人员就可以直接修改参数，以适应现场的不同工作要求。
·有五个输入点：高、中、低液位和两个故障信号；
·有四个输出点：控制水泵运行和输出运行信号，继电器触点带负载能力为250V2A；
·程序具有自动除锈功能；水泵的轮流工作时间可调；故障自动切换；液位信号延时等功能，是普通电路做的控制箱没有的功能
·记忆保存时间长达10年；
·液位检测采用低压电采样，避免强电信号对液位开关触点的氧化作用，有效延长浮球使用寿命，有效保证设备整体的可靠性。

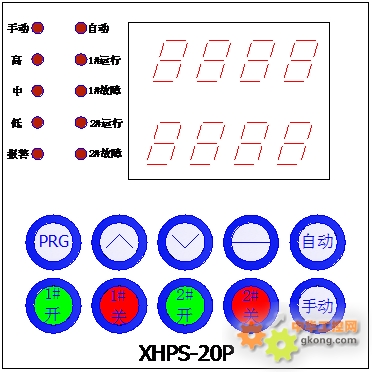

1、面板布置（见面板图）
a、数码显示 上面窗口:正常工作时显示内部定时器代码；编程状态时最左边
一位是符号位，中间两位是代码位，右边一位是时间单位
位代码（0-表示0.1秒，1-表示秒，2-表示分）。
下面窗口:显示运行的时间；编程时显示参数值。
b、指示灯： 高、中、低 指示液位高、中、低状态。
手动、自动 指示当前的工作模式。
报警 指示当前运行中的水泵或液位传感器故障指示。
1#运行/故障 指示当前1#水泵在运行或故障
2#运行/故障 指示当前2#水泵在运行或故障
c、[PRG]键： 用于进入或退出编程模式；
连续按三秒则进入或退出编程模式。
d、[∧]和[∨]键（增和减键）： 按一次相应功能码或数据增/减“1”。
e、[SET/《] 键： 在编程时作移位/确认键；点动按键则移动数据位；连续按1.5秒则
确认输入的数据。
f、[自动] 键 点击该键就进入自动控制模式。
[手动] 键： 点击该键就进入手动控制模式。
g、1#开/关： 在手动控制模式时可直接开或关1#水泵；
F、2#开/关： 在手动控制模式时可直接开或关2#水泵
2、端子功能
2、端子功能
|
端子名称
|
端子编号
|
端子功能
|
端子名称
|
端子编号
|
端子功能
|
|
COM
|
9
|
输入公共端
|
COM0
|
6
|
输出公共端
|
|
X0
|
16
|
低液位输入
|
Y0
|
5
|
输出控制1#水泵
|
|
X1
|
15
|
中液位输入
|
Y1
|
4
|
输出控制2#水泵
|
|
X2
|
14
|
高液位输入
|
L、N
|
7、8
|
交流电源220V 50Hz输入端
|
|
X3
|
13
|
1#泵故障输入
|
|
|
|
|
X4
|
12
|
2#泵故障输入
|
|
|
|
集水井、污水集中处理、 液位控制可应用于：
