verview

• CPU具有很高的处理性能，大容量程序存储器和程序框架
• 用于系列机器、专用机器以及工厂中的跨领域自动化任务
• 与集中式I/O和分布式I/O一起，可用作生产线上的中央控制器
• PROFINETI/O控制器，用于在PROFINET上运行分布式I/O
• 用于连接 CPU 作为 SIMATIC 或 非西门子 PROFINET I/O 控制器下的 PROFINET 设备的 PRIFINET 智能设备
• 用于 2 端口交换机的 PROFINET 接口
• PRIFIBUS 或 PROFINET 上的等时同步模式
• 集成 Web 服务器，带有创建用户定义的 Web 站点的选项
• 在基于组件的自动化中实现分布式智能系统(PROFINET)
• PROFINET 代理，用于基于部件的自动化（CBA）中的 PROFIBUS DP 智能设备
• 可以选用SIMATIC工程工具

CPU 运行需要 SIMATIC 微存储卡 (MMC)。

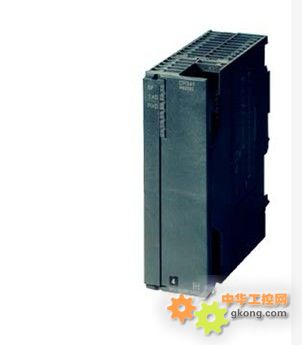

Area of application  西门子CPU319-3PN/DP   西门子CPU319-3PN/DP   西门子CPU319-3PN/DP

CPU 319-3 PN/DP是最快速的S7-300 CPU,具有大容量程序存储器.除了用于集中式I/O外，还可用于分布式自动化结构中。例如，用于生产线上的集中控制器或具有高速处理的机床控制器。

其程序框架特别适用于使用SIMATIC工程工具，例如：

• 用SCL编程
• 用 S7-GRAPH 进行顺序控制编程

因此，该CPU特别适用于通过软件实现的技术功能任务，例如：

• 用Easy Motion Control实现运动控制
• 用STEP 7块或标准／模块化PID控制实时软件解决闭环控制任务

通过使用 SIMATIC S7-PDIAG 加强过程诊断能力。

通过CPU内置的通讯设备，无需其它组件即可实现网络自动化解决方案．

Design

CPU 319-3 PN/DP 装配有：

• 通过附加的ERTEC 400 ASIC实现多处理器系统，满足PROFINET通讯
• 极高的处理性能和通讯性能
• 2 MB RAM(可存储约 680 K 条指令)；
  通过扩展RAM执行用户程序，可以显著提高用户程序的空间。作为程序装载存储器的微型存储卡（最大为 8 MB）也允许将可以项目（包括符号和注释）保存在 CPU 中。装载存储器还可用于数据归档和配方管理。
• 灵活的扩展能力;
  多达 32 个模块，（4排结构）
• MPI/DP 组合接口；
  第1个内置 DP 接口可以最多同时建立 32 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。
  MPI 可以通过“全局数据通讯”与最多32个CPU组建简单的网络。
  该接口可从MPI接口重新设置为DP接口。
  PROFIBUS DP 接口:
  全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
• DP 接口；
  第2个内置 DP 接口可以最多同时建立 32 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。
  DP接口可作为DP主站或DP从站使用。在该接口上，PROFIBUS DP从站可在等时模式下运行．全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
• 以太网接口；
  CPU 319-3 PN/DP 的第 3 个集成接口是一个基于以太网 TCP/IP 的 PROFINET 接口，带有双端口交换机。它支持下列协议：
  • S7通讯用于在SIMATIC控制器间进行数据通讯
  • PG/OP 通讯，用于通过 STEP 7 进行编程、调试和诊断
  • 与HMI和SCADA连接的PG/OP通讯
  • 在PROFINET上实现开放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通讯
  • SIMATIC NET OPC-Server用于与其它控制器以及CPU自带的I/O设备进行通讯

Functions

• 口令保护;
  用户程序使用密码保护，可防止非法访问。
• 诊断缓冲;
  诊断缓冲区中可存储最后 500 条错误和中断事件，其中的 100 条事件可以长期存储。
• 免维护的数据后备;
  在电源恢复后，CPU 自动保存所有数据（最大700KB），当重新上电后，可继续保留这些数据。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：

• 概要：
  定义名称、工厂名称和位置名称
• 起动；
  定义 CPU 的启动特性和监视时间
• 等时模式中断；
  设置 DP 主站系统、子过程映像数量和延时时间
• 循环/时钟存储器；
  指定最大循环时间和负载。设置时钟存储器地址。启用优先 HMI 通讯
• 保持性；
  设置保持区
• 时钟中断;
  设定起始日期、起始时间和间隔周期
• 看门狗中断；
  周期设定
• 系统诊断；
  定义诊断报警的处理和范围
• 时钟；
  设定AS内或MPI上的同步类型
• 防护等级；
  定义程序和数据的访问权限
• 通讯；
  保留连接源
• Web；
  CPU 的 Web 服务器设置
• MPI/PROFIBUS-DP接口:
  设置接口类型。定义站的地址对操作模式进行参数化，并组态使用 PROFIBUS DP 时的传输区对时间同步进行参数化
• PROFIBUS DP 主站/从站接口；
  针对分布式 I/O 的用户定义地址分配。对操作模式进行参数化，并组态使用 PROFIBUS DP 时的传输区。对时间同步进行参数化
• PROFINET 接口；
  设置地址。对 PROFINET 属性、智能设备功能、PROFINET 上的同步类型、使用 NTP 步骤的时间同步、介质冗余和 KeepAlive 功能进行参数化。参数化端口 1 和端口 2

显示功能与信息功能

• 状态和故障指示；
  发光二极管显示，例如，硬件、编程、定时器、I/O、总线故障以及运行状态，如RUN、STOP、Startup。此外，显示维护要求
• 测试功能；
  可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
• 信息功能；
  通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及工作存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

集成的通讯功能

• 编程器/OP 通讯
• 全局数据通讯
• S7 基本通讯
• S7 通讯
• S5可兼容通讯
• 路由
• 数据记录路径
• PROFIBUS DP 主站/从站
• 通过 TCP/IP、UDP 和 ISO-on-TCP (RFC1006)进行开放式通讯
• PROFINET IO 控制器
• PROFINET 智能设备
• PROFINET CBA（基于组件的自动化）
• Web 服务器

系统功能

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。

详细信息请参见手册。
