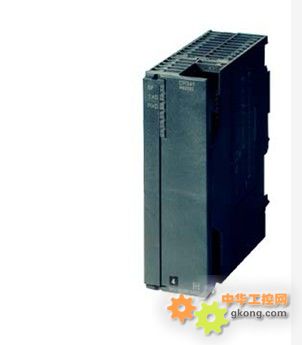

• 带集成数字量输入/输出以及第二个串口的紧凑型 CPU
• 满足工厂对高处理性能和相应时间的要求
• 带技术功能

CPU 运行需要 SIMATIC 微存储卡 (MMC)。

Area of application

CPU 313C-2 PtP 是一种紧凑型 CPU，用于对处理性能和响应速度要求很高的系统。使用集成数字量 I/O，可实现与过程的直接连接；使用第二个串口，可以与其它的外围设备相连接，例如打印机、条形码扫描器等。

集成技术工程的其他用途包括：

• 计数
• 频率测量
• 周期测量
• 脉宽调制
• PID 控制

Design

CPU 313C-2 PtP 安装有：

• 微处理器;
  处理器处理每条二进制指令的时间可达 70 ns。
• 扩展存储器;
  128 KB 高速 RAM （相当于大约 42 K 的指令）用于执行相关的程序部分，为用户程序提供充分的空间；
  SIMATIC 微型存储卡（最大 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
• 灵活的扩展能力;
  多达 31 个模块，（4排结构）
• MPI多点接口;
  集成 MPI 接口最多可以同时建立与 S7-300/400 或编程器、PC、操作员面板的 8 路连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过“全局数据通讯”，MPI可以用来建立最多16个CPU组成的简单网络
• 第二个串行接口 PtP；
  该串口用于连接其它外设，诸如：扫描仪、称重系统等。
• 内置输入/输出；
  16个数字量输入(均可用于报警处理)和16个数字量输出。

Functions

• 口令保护;
  用户程序使用密码保护，可防止非法访问。
• 块加密；
  函数 (FC) 和功能块 (FB) 可以通过 S7-Block Privacy，加密存储于 CPU 以保护专有技术。
• 诊断缓冲;
  诊断缓冲区中可存储最后 500 条错误和中断事件，其中的 100 条事件可以长期存储。
• 免维护的数据后备;
  如果发生断电，则可通过 CPU 将所有数据(最多达 64 KB)自动写入到 SIMATIC 微型存储卡（MMC 卡）上，且将在再次通电时保持不变。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：

• 概述；
  定义名称、系统 ID 和位置 ID
• MPI多点接口;
  定义站地址
• 启动；
  定义 CPU 的启动特性和监视时间
• 循环/时钟存储器；
  定义最大的扫循环描时间和负载设置时钟存储器地址
• 记忆性；
  定义具有保持功能的存储位、计数器、定时器和数据块的数量
• 日时钟中断；
  设定起始日期、起始时间和间隔周期
• 周期中断；
  周期设定
• 系统诊断；
  确定诊断消息的处理和范围
• 时钟；
  设定AS内或MPI上的同步类型
• 防护等级；
  定义程序和数据的访问权限
• 通讯；
  保留连接源
• PtP 接口；
  设置地址和基本参数ASKII 和 3964(R) 协议的参数设置
• 数字量输入/输出
  设置地址、输入继电器和过程中断。
• 集成功能“计数器”
  设定地址，以及“连续计数”、“单次计数”、“周期计数”、“频率测量”和“脉宽调制”模式下的参数分配。
• 集成“规则”功能

显示功能与信息功能

• 状态和故障指示；
  发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
• 测试功能；
  可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
• 信息功能；
  通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及主存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

集成的通讯功能

• 编程器/OP 通讯
• 全局数据通讯
• S7 基本通讯
• S7 通讯(只是服务器)

集成功能

• 计数器；
  3个计数器(最高30kHz)，具有独立方向的比较器，可直接连接到24V增量编码器。
• 3通道频率测量；
  允许进行频率测量（高达 30 kHz），例如，测量轴速或吞吐量（每个测量周期内的件数）。
• 周期测量
  3个通道。可测量计数信号的周期时间，计数频率最高为 1 KHz。
• 脉宽调制；
  3个输出可直接连接控制阀、执行器、开关设备、加热装置等，例如采样频率为 2.5 kHz。 可设置周期长度并可在运行时修改占空比。
• 报警输入（所有数字量输入）；
  报警输入可以检测过程事件，并在最短的时间内触发响应。
