一． LDG电磁流量计特点

·LDG系列电磁流量计适用于各种导电液体的流量测量，如自来水，污水，泥浆，纸浆，各种饮料，化学原料，粘稠液体和悬浮液等。

·LDG系列电磁流量计的测量结果不受温度，压力，密度，导电率等介质物理特性和工况条件的影响，其输出信号与被测流体的体积流量成正比。

·LDG系列电磁流量计对强腐蚀性，强磨损性介质具有良好的适应性。

·LDG系列电磁流量计具有优异的量程比，在低流速或流量变化幅度较大的应用领域（如自来水行业）具有良好的适用性。

·具有正/反双向流量测量功能。

·提供传感器多段非线性修正和传感器零点修正以及自动校零功能。

·无线遥控、红外遥控功能以及按键操作，非常方便。

·全中文（英文）友好界面，操作简捷明了。

·多级密码管理，多种极限报警参数设置功能。

·具备转换器本机自检功能。

·宽范围电源模式可供选择（DC：18V~36V AC：85V~265V）。

·采取一体及分离组合型设计，转换器和传感器双重系数设定，使转换器具有可替换性，模块化板卡设计，升级维护迅捷简便。

·具备防雷电保护设计电路。高效抗干扰电路，适用各种恶劣环境。

·HART和485输出通讯可供选择。

二． 测量原理

电磁流量计的工作原理基于法拉第电磁感应定律。当导体在磁场内运动时，在与磁场方向、运动方向相互垂直，在导体两端会有感应电动势产生。电动势的大小与导体运动速度和磁感应强度大小成正比。

三． LDG系列电磁流量计概况

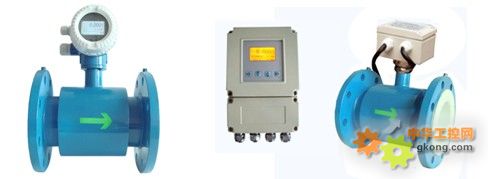

LDG系列电磁流量计由转换器和LDB传感器组成，转换器可直接装配在传感器上，组成结构紧凑的一体化电磁流量计，或将转换器和传感器通过外部信号电缆连接即分离型电磁流量计。

四．传感器安装方式

1．LDB1型法兰式电磁流量传感器

LDB1型传感器壳体用碳钢焊接制成，只有电极，衬里与介质接触。

LDB1型传感器可选择不同的电极和衬里，以适合于不同介质的特殊要求。

LDB1型传感器与转换器配套使用，组成一体化或分离型电磁流量计。

技术参数：

应用范围：包括清水，饮料，各种腐蚀性介质在内的所有导电液体及液固二相流体（泥浆，纸浆）

口径：DN6~DN1200（mm）

公称压力：0.6、4.0、25、32（MPa）

电极材料：不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、碳化钨

衬里材料：聚全氟乙丙烯，氯丁橡胶，聚四氟乙烯、可溶性聚四氟乙烯

介质温度：-40~220℃（注：受衬里材料耐温特性的限制，见表2）

外壳材料：碳钢（也可按用户要求采用不锈钢）

防护等级：IP65，IP67，IP68

连接法兰：GB9119（可直接与HG20593-1997等管道法兰直接连接）

工作电源：来自转换器

测量精度：0.2%、0.5%（按口径选择）

3．插入式电磁流量计

根据用户的需要,公司组织科技人员开发了插入式电磁流量计, 插入式电磁流量计在大管道流量测量应用领域具有投资少，安装简单等优点。

技术参数：

口径范围：DN250--DN2000

介质温度：0–60℃

精度：±1.0% 重复性：±0.8%

防护等级： IP67
前后直管要求：前：10D，后：5D

公称压力：0.6~1.6MPa

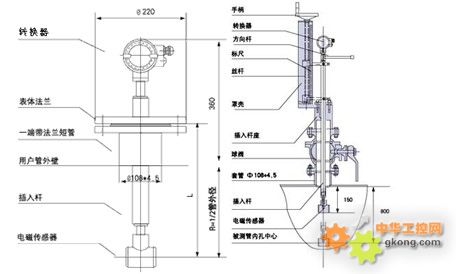

根据结构形式, 插入式电磁流量计有两种形式,一种是固定插入式电磁流量计,另一种是可调插入式电磁流量计,其结构形式如下:

六．选型指南

1．流量计口径的选择

当被测管道的常用流速大于0.5m/s时，一般选择与工艺管道相同口径的流量计。

在以下情况下，选择比工艺管道管径较小的流量计：

①管道内流速偏低，不能满足流量计对流速范围的要求或在此流速情况下测量精度不能令人满意（获得较高测量精度的流速范围为1m/s以上）。

②容易粘附管壁的场合：在污泥，糖浆等流体中使用时，管道内壁容易引起积垢，影响流量计正常使用。缩小流量计口径可提高传感器测量管内的流速，防止积垢。

2．量程的选择

LDG系列电磁流量计的量程在出厂时是经过实流标定的，若被测流量小于量程的20%，则测量误差将偏大且流量越低测量误差越大。因此在选择量程时，一般被测流量在量程的40%～80%为宜。

表1 LDG系列电磁流量计刻度流量（流量上限）选择表

口径 mmDN	刻度流量（M³/h）
10	0.16 0.2 0.25 0.3 0.4 0.5 0.6 0.8 1.0 1.2 1.6 2.0 2.5
15	0.4 0.5 0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0
20	0.6 0.8 1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10
25	1.0 1.2 1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10 12 16
32	1.6 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10 12 16 20 25
40	2.5 3.0 4.0 5.0 6.0 8.0 10 12 16 20 25 30 40
50	4.0 5.0 6.0 8.0 10 12 16 20 25 30 40 50 60
65	6.0 8.0 10 12 16 20 25 30 40 50 60 80 100 120
80	10 12 16 20 25 30 40 50 60 80 100 120 160
100	16 20 25 30 40 50 60 80 100 120 160 200 250
125	25 30 40 50 60 80 100 120 160 200 250 300 400
150	40 50 60 80 100 120 160 200 250 300 400 500 600
200	60 80 100 120 160 200 250 300 400 500 600 800 1000
250	100 120 160 200 250 300 400 500 600 800 1000 1200
300	160 200 250 300 400 500 600 800 1000 1200 1600 2000
350	200 250 300 400 500 600 800 1000 1200 1600 2000 2500
400	250 300 400 500 600 800 1000 1200 1600 2000 2500 3000
450	300 400 500 600 800 1000 1200 1600 2000 2500 3000
500	400 500 600 800 1000 1200 1600 2000 2500 3000 4000
600	600 800 1000 1200 1600 2000 2500 3000 4000 5000 6000
700	800 1000 1200 1600 2000 2500 3000 4000 5000 6000 8000
800	1000 1200 1600 2000 2500 3000 4000 5000 6000 8000 10000
900	1200 1600 2000 2500 3000 4000 5000 6000 8000 10000 12000
1000	1600 2000 2500 3000 4000 5000 6000 8000 10000 12000 16000

3．电极材料选择

按介质特性选择电极材料：各种电极材料的耐腐蚀性能见表2。

表2 电极材料性能表

材料	代号	耐腐蚀性能
不锈钢316L	V	用于工业用水，生活用水，污水等弱腐蚀性的介质及中性溶液和碳酸，醋酸等弱酸
哈氏合金C	Hc	耐氧化性酸，如硝酸，混酸，鉻酸与硫酸的混合物。也耐氧化性的盐类或含其他氧化剂的环境的腐蚀。对海水，碱溶液，氯化物溶液有良好的耐腐蚀性。
哈氏合金B	Hb	对硫酸，磷酸，氢氟酸等非氧化性酸，碱，盐有良好的抗腐蚀性
钛	Ti	耐海水，各种氯化物和次氯酸盐及多种氢氧化物的腐烂。
钽	Ta	除了氢氟酸外，几乎能耐一切化学介质的腐蚀。因其价格昂贵。仅用于盐酸及浓硫酸
碳化钨	W	具有优异的耐磨性能，专用于泥浆，纸浆等磨损性介质

4．衬里材料选择

从介质的温度，腐蚀性，卫生要求及磨损性方面考虑：各种衬里材料的耐腐蚀性能见表3。

表3 衬里材料性能表

衬里材料	耐腐蚀性能	工作温度	适用范围
聚全氟乙丙烯FEP	1．耐热，耐腐蚀性与PTFE相当 2．机械强度高，抗磨损性能好，清理表面时不容易损坏内衬 3．内表面光滑，不容易粘附沉淀物有很好的耐负压，抗真空作用	-40~180℃	除砂浆等强磨损性介质外的所有流体与PTFE一样，能用于饮料等有卫生要求的介质
氯丁橡胶 Ne	耐一般低浓度酸碱盐的腐蚀	-20~70℃	工业用水，污水，低浓度酸碱盐溶液
聚四氟乙烯PTFE	几乎可以抵抗所有化学介质的腐蚀，抗磨损性较差	-40~180℃	不能用于负压管道及磨损性较强的流体
可溶性聚四氟乙烯PFA	1，长期使用温度-80~260度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在所有材料中最低，还有很好的电性能，其绝缘性不受温度影响。 2，其耐化学药品性与聚四氟乙烯相似，其抗蠕变性能和压缩强度均比聚四氟乙烯好，拉伸强度高，介电性能好，耐辐射性能优异。	-80~260℃	1. 适于制作耐腐蚀性件、减磨耐磨件、绝缘件和医疗器械件。 2. 高温电线、电缆绝缘层、防腐设备、密封材料、泵阀衬套和化学容器。

七．选型编码

LDG

电磁流量计(转换器为EMF8000)+PN(压力等级)

法兰连接

插入式

代号

流量计口径（按表1选择）

代号

电极材料

不锈钢板

哈氏合金C

哈氏合金B

钛

钽

碳化钨

代号

衬里材料

氯丁橡胶

聚氨脂橡胶

FEP(聚全氟乙丙烯)

PFA（可溶性聚四氟乙烯）

PTFE(聚四氟乙烯)

代号

最高使用温度（注：参见选型指南）

≤70℃

≤120℃

≤180℃

代号

接地环选项

不需要

标准接地环

带颈接地环

代号

防护等级（注1）

IP65

IP67

IP68

代号

流量计结构（注2）

一体化

分离型

代号

输出信号

无源

4-20MA

RS485

频率

代号

工作电源（注3）

直流24V

交流220V

注1：防护等级选择为IP68时，应选用LDG系列分离型流量计；

注2：选用分离型流量计时，应说明需要的转换器与传感器信号电缆的长度（m），缺省值为10m。

注3：转换器的电源可以在DC24V和AC220V之中选择。

注4：选择频率输出时应同时说明脉冲当量，或与刻度流量对应的频率值。

注5：传感器压力等级见表1。若需要更高压力等级，请与我公司商定。

型号编码举例

举例：LDG25A1-100K2F3A1J1P0CG1H2

说明：25MPa，法兰安装，口径DN100，电极为哈氏合金C，衬里为PTFE(聚四氟乙烯)，介质≤120℃，带标准接地环，防护等级为IP65, 一体化型, 输出4~20mA,电源交流220V供电。
