LU涡街流量计

一LUGB智能涡街流量计

一.产品概述

概述

涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。

该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。

产品特点

采用抗机械震动，抗冲击和抗脏污的结构新设计。

采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。

可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。

可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。

可选用潜水型流量计，允许长期浸泡在水中工作。

二.测量原理

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街，这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）

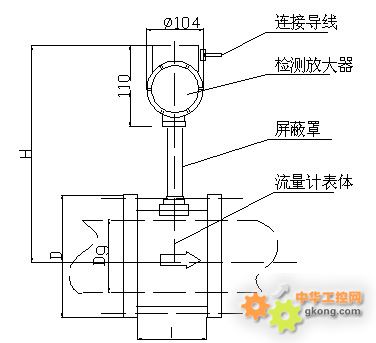

三、技术参数及外形尺寸

1.技术参数

测量介质：液体、气体、蒸汽

测量范围：（见表1）

公称通径：（见表2）非标产品可根据用户要求特殊定做

温度范围：压力式 -40℃~350℃ 电容式 -60℃~400℃

压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的压力规格可特殊定做

范围度:正常范围1:10 扩展范围1:15

压力损失系数:Cd≤2.6

系统测量精度:液体、气体示值±1%

蒸汽示值±1.5%

插入式流量计示值±2.5%

供电电压:传感器+12VDC、+24VDC（可选）

变送器+24VDC

现场显示型仪表自带3.6锂电池

输出信号:传感器脉冲频率信号0.1~3000Hz 低电平≤1V 高电平≥6V

变送器两线制4~20mADC电流信号

充许振动加速度:≤0.2g

环境温度: -40℃~55℃(非防爆场所) -20℃~55℃(防爆场所)

环境湿度:相对湿度5~85%

信号远传距离: ≤500m

信号线接口:内螺纹M20×1.5

防爆等级:iaⅡCT2-T5

防护等级：普通型IP65 潜水型IP68

仪表材质：转换器外壳采用铝合金，表体部分采用1Cr18Ni9Ti，也可根据用户要求采用特殊材质。

表1

结构形式	通径（mm）	工况流量范围（m3/h）
结构形式	通径（mm）	液体	气体	蒸汽
满管式	25	0．9-10	10-100	12-120
	40	2．5-26	25-250	30-300
	50	3．5-38	40-400	50-500
	65	5．2-65	68-680	85-850
	80	8-100	100-1000	120-1200
	100	12-150	160-1600	190-1900
	125	20-250	230-2300	280-2800
	150	32-380	380-3800	440-4400
	200	50-620	670-6700	790-7900
	250	80-1150	1060-10600	1200-12000
	300	120-1300	1540-15400	1780-17800
插入式	400	180-2700	2700-27000	3200-32000
	500	280-4200	4240-42400	4950-49500
	600	410-6100	6100-61000	7100-71000
	800	720-10800	10850-108500	12660-126600
	1000	1130-16900	17000-170000	20000-200000
	1200	1630-24400	24400-244000	28500-285000
	1500	2550-38000	38200-382000	44500-445000

LUGB□□-□-□□ 涡街流量计型谱
安装方式	2	法兰夹装式
	3	插入式		直径≥250mm可做插入式流量计
	4	法兰式
被测介质		2	液体				3			气体
		4	蒸气（250℃以下）				高温（350℃以下）高压蒸汽
公称通径（mm）			-02	25		-04			40				-05	50
			-06	65		-08			80				-10	100
			-12	125		-15			150				-20	200
			-25	250		-30			300				-40	400
			：	：
			-150	1500
介质压力					1．6Mpa			-2			2．5Mpa
				-4	4．0Mpa以上
输出信号										脉冲频率信号
					D					智能带4-20mADC标准信号
					I					电池供电无输出
										-F		分体式
										-B		本安防爆型
										-X		现场显示型
